Handler Handler机制实现原理(一)宏观理论分析与Message源码分析 Message: 定义：
1 public ` `final ` `class` `Message ``implements` `Parcelable
Message类是个final类，就是说不能被继承，同时Message类实现了Parcelable接口，我们知道android提供了一种新的类型：Parcel。本类被用作封装数据的容器，是链表结构， 有个属性next和sPool，这两个变量是不同的，具体什么不同看下文。
文档描述：
1 2 Defines a message containing a description and arbitrary data object that can be sent to a {@link Handler}. This object contains two extra int fields and an extra object field that allow you to not do allocations in many cases.
定义一个包含任意类型的描述数据对象，此对象可以发送给Handler。对象包含两个额外的int字段和一个额外的对象字段，这样可以使得在很多情况下不用做分配工作。尽管Message的构造器是公开的，但是获取Message对象的最好方法是调用Message.obtain()或者Handler.obtainMessage(), 这样是从一个可回收对象池中获取Message对象。
看一下全局变量：有好多存数据的对象。 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 public int what;public int arg1;public int arg2;public Object obj;public Messenger replyTo; int flags; long when; Bundle data; Handler target; Runnable callback; Message next; private static final Object sPoolSync = new Object ();private static Message sPool;private static int sPoolSize = 0 ; private static final int MAX_POOL_SIZE = 50 ; private static boolean gCheckRecycle = true ;
what：用户定义消息代码以便收件人可以识别这是哪一个Message。每个Handler用它自己的名称空间为消息代码,所以您不需要担心你的Handler与其他handler冲突。
arg1、arg2：如果只是想向message内放一些整数值，可以使用arg1和arg2来代替setData方法。
obj：发送给接收器的任意对象。当使用Message对象在线程间传递消息时，如果它包含一个Parcelable的结构类（不是由应用程序实现的类），此字段必须为非空（non-null）。其他的数据传输则使用setData(Bundle)方法。注意Parcelable对象是从FROYO版本以后才开始支持的。
replyTo：指明此message发送到何处的可选Messenger对象。具体的使用方法由发送者和接受者决定。
FLAG_IN_USE：判断Message是否在使用（ default 包内可见）
FLAG_ASYNCHRONOUS：如果设置message是异步的。
FLAGS_TO_CLEAR_ON_COPY_FROM：明确在copyFrom方法
其他参数都比较简单，不详述
Obtain方法：
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 public static Message obtain () { synchronized (sPoolSync) { if (sPool != null ) { Message m = sPool; sPool = m.next; m.next = null ; m.flags = 0 ; sPoolSize--; return m; } } return new Message (); }
在看它一系列的重载方法：
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 public static Message obtain (Message orig) { Message m = obtain(); m.what = orig.what; m.arg1 = orig.arg1; m.arg2 = orig.arg2; m.obj = orig.obj; m.replyTo = orig.replyTo; m.sendingUid = orig.sendingUid; if (orig.data != null ) { m.data = new Bundle (orig.data); } m.target = orig.target; m.callback = orig.callback; return m; } public static Message obtain (Handler h) { Message m = obtain(); m.target = h; return m; } public static Message obtain (Handler h, Runnable callback) { Message m = obtain(); m.target = h; m.callback = callback; return m; } public static Message obtain (Handler h, int what, int arg1, int arg2, Object obj) { Message m = obtain(); m.target = h; m.what = what; m.arg1 = arg1; m.arg2 = arg2; m.obj = obj; return m; }
还有几个没列举出来，都是先调用obtain()方法，然后把获取的Message实例加上各种参数。代码一目了然。。。
recycle():回收当前message到全局池
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 public void recycle () { if (isInUse()) { if (gCheckRecycle) { throw new IllegalStateException ("This message cannot be recycled because it " + "is still in use." ); } return ; } recycleUnchecked(); } void recycleUnchecked () { flags = FLAG_IN_USE; what = 0 ; arg1 = 0 ; arg2 = 0 ; obj = null ; replyTo = null ; sendingUid = -1 ; when = 0 ; target = null ; callback = null ; data = null ; synchronized (sPoolSync) { if (sPoolSize < MAX_POOL_SIZE) { next = sPool; sPool = this ; sPoolSize++; } } }
向全局池中返回一个Message实例。一定不能在调用此函数后再使用Message——它实际上已经被释放。
getWhen：
1 2 3 4 5 6 public long getWhen () { return when; }
返回此消息的传输时间，以毫秒为单位。
setTarget，getTarget：
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 public void setTarget (Handler target) { this .target = target; } public Handler getTarget () { return target; }
获取将接收此消息的Handler对象。此对象必须要实现Handler.handleMessage()方法。每个handler各自包含自己的消息代码，所以不用担心自定义的消息跟其他handlers有冲突。
setData： 设置一个可以是任何类型值的bundle。
1 2 3 4 5 6 7 8 9 public void setData (Bundle data) { this .data = data; }
getData，peekData
1 2 3 4 5 6 7 8 9 10 public Bundle getData () { if (data == null ) { data = new Bundle (); } return data; } public Bundle peekData () { return data; }
发送消息的一些方法： 1 2 3 4 5 6 7 public void sendToTarget () { target.sendMessage(this ); }
构造方法： 1 2 3 4 5 public Message () { }
writeToParcel： 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 public void writeToParcel (Parcel dest, int flags) { if (callback != null ) { throw new RuntimeException ( "Can't marshal callbacks across processes." ); } dest.writeInt(what); dest.writeInt(arg1); dest.writeInt(arg2); if (obj != null ) { try { Parcelable p = (Parcelable)obj; dest.writeInt(1 ); dest.writeParcelable(p, flags); } catch (ClassCastException e) { throw new RuntimeException ( "Can't marshal non-Parcelable objects across processes." ); } } else { dest.writeInt(0 ); } dest.writeLong(when); dest.writeBundle(data); Messenger.writeMessengerOrNullToParcel(replyTo, dest); dest.writeInt(sendingUid); }
将类的数据写入外部提供的Parcel中和从Parcel中读取数据。
Handler机制实现原理（二）MessageQueue的源码分析
看源码有一段时间了，越来越能从代码中感觉到工程师们满满的激情，无论是基础Java语法还是高级的语言特性都被发挥的淋漓尽致，写的恰到好处。分析源码的过程，何尝不是与大神们进行灵魂沟的过程。
MessageQueue属于低层类且依附于Looper，Looper外其他类不应该单独创建它，如果想使用MessageQueue可以从Looper类中得到它。
消息队列存储原理 再上一章Message源码分析中我们知道了Message内部维持了一个链表缓存池来避免重复创建Message对象造成的额外消耗，以静态属性private static Message sPool作为缓存池链表头，Message next;作为链表的next指针。
有意思的是Message对象中next指针的不止用于链表缓存池，在MessageQueue中也采用同样的方法存储消息对象：
1 2 3 4 5 public final class MessageQueue { ...... Message mMessages; ...... }
上面代码中的mMessages就是MessageQueue用来维持消息队列的链表头，至于它是如何存储的，后面再说。
使用JNI实现的native方法 MessageQueue的源码调用了多个的C/C++方法，这类方法使用前都会用关键字native声明一下。
这些方法所属的底层C++代码创建了属于native层自己的NativeMessageQueue和NativeLooper消息模型。它们对Java层作用其实就是控制线程是否阻塞 。
当我们想要从MessageQueue中取出消息时，碰巧队列是空的或即将取出的消息还没到被处理时间，那么我们就需要将线程阻塞掉等待队列中有消息时再取出。
下面就是MessageQueue中的native方法：
1 2 3 4 5 6 7 8 9 10 11 12 private native static long nativeInit () ;private native static void nativeDestroy (long ptr) ;private native void nativePollOnce (long ptr, int timeoutMillis) ; private native static void nativeWake (long ptr) ;private native static boolean nativeIsPolling (long ptr) ;private native static void nativeSetFileDescriptorEvents (long ptr, int fd, int events) ;
文件描述符与ePoll指令
消息队列里控制线程阻塞状态的native代码本质是用Linux指令ePoll完成的，在这之前需要先了解一点，Linux内核依靠“文件描述符（file descriptor）”来完成所有的文件读写访问操作，它更像是一个文件的索引值。而我们用到的ePoll指令就是用来监听文件描述符是否有可I/O操作的。（这都是一些Linux相关知识）
创建与销毁 上面说了MessageQueue是依附于Looper的，所以本节分析的创建与销毁方法其实都是给Looper调用的，MessageQueue只提供了一个带参的构造方法来创建对象：
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 private final boolean mQuitAllowed;private long mPtr;private native static long nativeInit () ;MessageQueue(boolean quitAllowed) { mQuitAllowed = quitAllowed; mPtr = nativeInit(); }
构造方法中boolean quitAllowed参数的意思是当前这个MessageQueue是否可以手动退出，为什么要控制能否手动退出呢？这里先说一个结论：Android 系统中要求UI线程不可手动退出，而其他Worker线程则全部都是 可以的。（具体的操作在Looper和UI线程中）
那么退出是什么意思呢？
退出就是当前这个MessageQueue停止服务，将队列中已存在的所有消息全部清空，看看源码中退出方法都做了什么：
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 private boolean mQuitting;private native static void nativeDestroy (long ptr) ;void quit (boolean safe) { if (!mQuitAllowed) { throw new IllegalStateException ("Main thread not allowed to quit." ); } synchronized (this ) { if (mQuitting) { return ; } mQuitting = true ; if (safe) { removeAllFutureMessagesLocked(); } else { removeAllMessagesLocked(); } nativeWake(mPtr); } }
方法quit(boolean safe)中的参数safe决定了到底执行哪种清除消息的方法：
removeAllMessagesLocked()，简单暴力直接清除掉队列中所有的消息。removeAllFutureMessagesLocked()，清除掉可能还没有被处理的消息。
removeAllMessagesLocked()方法的逻辑很简单，从队列头中取消息，有一个算一个，全部拿出来回收掉。：
1 2 3 4 5 6 7 8 9 private void removeAllMessagesLocked () Message p = mMessages; while (p != null ) { Message n = p.next; p.recycleUnchecked(); p = n; } mMessages = null ; }
然而，removeAllFutureMessagesLocked()方法的逻辑稍微多一点：
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 private void removeAllFutureMessagesLocked () final long now = SystemClock.uptimeMillis(); Message p = mMessages; if (p != null ) { if (p.when > now) { removeAllMessagesLocked(); } else { Message n; for (;;) { n = p.next; if (n == null ) { return ; } if (n.when > now) { break ; } p = n; } p.next = null ; do { p = n; n = p.next; p.recycleUnchecked(); } while (n != null ); } } }
这么看来这个方法名字起的还挺靠谱的，很好的解释了是要删除还没有被处理的消息。
消息入队管理enqueueMessage()方法 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 boolean enqueueMessage (Message msg, long when ) { if (msg.target == null ) { throw new IllegalArgumentException("Message must have a target." ); } if (msg.isInUse()) { throw new IllegalStateException(msg + " This message is already in use." ); } synchronized (this ) { if (mQuitting) { IllegalStateException e = new IllegalStateException( msg.target + " sending message to a Handler on a dead thread" ); Log.w(TAG, e.getMessage(), e); msg.recycle(); return false ; } msg.markInUse(); msg.when = when ; Message p = mMessages; boolean needWake; if (p == null || when == 0 || when < p.when ) { msg.next = p; mMessages = msg; needWake = mBlocked; } else { needWake = mBlocked && p.target == null && msg.isAsynchronous(); Message prev; for (;;) { prev = p; p = p.next; if (p == null || when < p.when ) { break ; } if (needWake && p.isAsynchronous()) { needWake = false ; } } msg.next = p; prev.next = msg; } if (needWake) { nativeWake(mPtr); } } return true ; }
总结一下消息入队的逻辑大致分为如下几步：
检查消息合法性，包括宿主target是否为空，是否为in-use状态，队列是否还存活。
如果满足条件【队列为空、when等于0、此消息应被处理的时间比队列中第一个要处理的时间还早】中的任意一个直接将此消息插在队列头部最先被处理。
如果以上三个条件均不满足，那么就从头遍历队列根据被处理时间找到它的位置。
同步消息拦截器 除了enqueueMessage()方法可以向队列中添加消息外，还有一个postSyncBarrier()方法也可以向队列添加消息，但它不是添加普通的消息，我们将它添加的特殊Message称为同步消息拦截器 。
顾名思义，该拦截器只会影响同步消息。复习一下上节中分析到的东西，我们默认发送的消息都是同步的，只有某个Message被调用了setAsynchronous(true)后才是异步消息。同步消息受队列限制依次有序的等待处理，异步消息也不受限制。
消息拦截器与普通消息的差异在于拦截器的target是空的，正常我们通过enqueueMessage()方法入队的消息由于限制target是不能为空的。
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 private int mNextBarrierToken;private int postSyncBarrier (long when synchronized (this ) { final int token = mNextBarrierToken++; final Message msg = Message.obtain(); msg.markInUse(); msg.when = when ; msg.arg1 = token; Message prev = null ; Message p = mMessages; if (when != 0 ) { while (p != null && p.when <= when ) { prev = p; p = p.next; } } if (prev != null ) { msg.next = p; prev.next = msg; } else { msg.next = p; mMessages = msg; } return token; } }
总体来说添加拦截器的方法跟正常消息入队差不多，值得一提的就是Message的target是空的，然后arg1保存着拦截器的唯一标识token。
token的作用是找到对应的拦截器删除，看看删除拦截器的方法。
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 public void removeSyncBarrier (int token) { synchronized (this ) { Message prev = null ; Message p = mMessages; while (p != null && (p.target != null || p.arg1 != token)) { prev = p; p = p.next; } if (p == null ) { throw new IllegalStateException ("The specified message queue synchronization " + " barrier token has not been posted or has already been removed." ); } final boolean needWake; if (prev != null ) { prev.next = p.next; needWake = false ; } else { mMessages = p.next; needWake = mMessages == null || mMessages.target != null ; } p.recycleUnchecked(); if (needWake && !mQuitting) { nativeWake(mPtr); } } }
队列空闲处理器IdleHandler 由于在从队列中取出消息时队里可能是空的，这时候就会阻塞线程等待消息到来。每次队列中没有消息而进入的阻塞状态，我们叫它为“空闲状态”。
讲道理实际使用中队列空闲状态的情况还是很常见的，为了更好的利用资源，也为了更好的掌握线程的状态，开发人员就设计了这么一个“队列空闲处理器IdleHandler”。
IdleHandler是MessageQueue类下的一个子接口，只包含了一个方法：
1 2 3 4 5 6 7 8 public static interface IdleHandler { boolean queueIdle () ; }
MessageQueue为我们提供了添加和删除IdleHandler的方法：
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 private final ArrayList<IdleHandler> mIdleHandlers = new ArrayList <IdleHandler>();public void addIdleHandler (@NonNull IdleHandler handler) { if (handler == null ) { throw new NullPointerException ("Can't add a null IdleHandler" ); } synchronized (this ) { mIdleHandlers.add(handler); } } public void removeIdleHandler (@NonNull IdleHandler handler) { synchronized (this ) { mIdleHandlers.remove(handler); } }
消息出队管理next()方法 next()方法很长，先大致看一下源码：
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 129 130 131 132 133 134 135 136 137 138 139 140 141 142 143 144 145 146 private IdleHandler[] mPendingIdleHandlers;Message next () { final long ptr = mPtr; if (ptr == 0 ) { return null ; } int pendingIdleHandlerCount = -1 ; int nextPollTimeoutMillis = 0 ; for (;;) { if (nextPollTimeoutMillis != 0 ) { Binder.flushPendingCommands(); } nativePollOnce(ptr, nextPollTimeoutMillis); synchronized (this ) { final long now = SystemClock.uptimeMillis(); Message prevMsg = null ; Message msg = mMessages; if (msg != null && msg.target == null ) { do { prevMsg = msg; msg = msg.next; } while (msg != null && !msg.isAsynchronous()); } if (msg != null ) { if (now < msg.when) { nextPollTimeoutMillis = (int ) Math.min(msg.when - now, Integer.MAX_VALUE); } else { mBlocked = false ; 将消息从队列中剥离出来 if (prevMsg != null ) { prevMsg.next = msg.next; } else { mMessages = msg.next; } msg.next = null ; if (DEBUG) Log.v(TAG, "Returning message: " + msg); msg.markInUse(); return msg; } } else { nextPollTimeoutMillis = -1 ; } if (mQuitting) { dispose(); return null ; } if (pendingIdleHandlerCount < 0 && (mMessages == null || now < mMessages.when)) { pendingIdleHandlerCount = mIdleHandlers.size(); } if (pendingIdleHandlerCount <= 0 ) { mBlocked = true ; continue ; } if (mPendingIdleHandlers == null ) { mPendingIdleHandlers = new IdleHandler [Math.max(pendingIdleHandlerCount, 4 )]; } mPendingIdleHandlers = mIdleHandlers.toArray(mPendingIdleHandlers); } for (int i = 0 ; i < pendingIdleHandlerCount; i++) { final IdleHandler idler = mPendingIdleHandlers[i]; mPendingIdleHandlers[i] = null ; boolean keep = false ; try { keep = idler.queueIdle(); } catch (Throwable t) { Log.wtf(TAG, "IdleHandler threw exception" , t); } if (!keep) { synchronized (this ) { mIdleHandlers.remove(idler); } } } pendingIdleHandlerCount = 0 ; nextPollTimeoutMillis = 0 ; } }
消息出队的核心代码的逻辑都在一个庞大的死循环for(;;)中，其流程如下：
0，循环开始。
1，根据nextPollTimeoutMillis值阻塞线程，初始值为0：不阻塞线程。
2，将【待取出消息指针】指向队列头。
3，如果队列头是同步拦截器的话就将【待取出消息指针】指向队列头后面最近的一个异步消息。
4，如果【待取出消息指针】不可用（msg == null）说明队列中没有可取出的消息，让nextPollTimeoutMillis 等于-1让线程一直阻塞，等待新消息到来时唤醒它。
5，如果【待取出消息指针】可用（msg != null）再判断一下消息的待处理时间。
如果消息的待处理时间大于当前时间（now < msg.when）说明当前消息还没到要处理的时间，让线程阻塞到消息待处理的指定时间。
如果消息的待处理时间小于当前时间（now > msg.when）就直接从队列中取出消息返回给调用处。（此处会直接结束整个循环，结束next()方法。）
6，如果队列已经退出了直接结束next()方法。
7，如果是第一次循环就初始化IdleHandler数量的局部变量pendingIdleHandlerCount 。
8，如果IdleHandler数量小于等于0说明没有合适的IdleHandler，直接进入下次循环阻塞线程。（此处会直接结束本次循环。）
9，初始化IdleHandler数组，里面保存着本地待处理的IdleHandler。
10，遍历IdleHandler数组，执行对应的queueIdle()方法。
11，执行完所有IdleHandler之后，将IdleHandler数量清0。
12，因为执行了IdleHandler的代码块，有可能已经有新的消息入队了， 所以让nextPollTimeoutMillis 等于0不阻塞线程，直接去查看有没有新消息。
13，本次循环结束，开始新一轮循环。
总结
MessageQueue队列消息是有序的，按消息待处理时间依次排序。
同步拦截器可以拦截它之后的所有同步消息，直到这个拦截器被移除。
取出消息时如果没有合适的消息线程会阻塞
Handler机制实现原理（三）Looper的源码分析
刚看源码的时候：“这TM写的是啥？那写的又TM是啥？”
Looper的职责很单一，就是单纯的从MessageQueue中取出消息分发给消息对应的宿主Handler，因此它的代码不多（300行左右）。
Looper是线程独立的且每个线程只能存在一个Looper。
Looper会根据自己的存活情况来创建和退出属于它自己的MessageQueue。
创建与退出Looper 上面的结论中提到了Looper是线程独立的且每个线程只能存在一个Looper。所以构造Looper实例的方法类似于单例模式。隐藏构造方法,对外提供了两个指定的获取实例方法prepare()和prepareMainLooper()。
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 private static Looper sMainLooper;static final ThreadLocal<Looper> sThreadLocal = new ThreadLocal <Looper>();final MessageQueue mQueue;final Thread mThread;public static void prepare () { prepare(true ); } public static void prepareMainLooper () { prepare(false ); synchronized (Looper.class) { if (sMainLooper != null ) { throw new IllegalStateException ("The main Looper has already been prepared." ); } sMainLooper = myLooper(); } } private static void prepare (boolean quitAllowed) { if (sThreadLocal.get() != null ) { throw new RuntimeException ("Only one Looper may be created per thread" ); } sThreadLocal.set(new Looper (quitAllowed)); } private Looper (boolean quitAllowed) { mQueue = new MessageQueue (quitAllowed); mThread = Thread.currentThread(); }
真正创建Looper实例的构造方法中其实很简单，就是创建了对应的MessageQueue实例，然后得到当前线程，值得注意的是MessageQueue和线程实例都是被final关键字修饰的，只能被赋值一次。
对外公开初始化方法prepareMainLooper()是为应用主线程（UI线程）准备的，应用刚被创建就会调用该方法，所以我们不该再去调用它。
开发者可以通过调用对外公开初始化方法prepare()对自己的worker线程创建Looper，但是要注意只能初始化一次。
调用Looper.prepare()方法初始化完成后，可以调用myLooper()和myQueue()方法得到当前线程对应的实例。
1 2 3 4 5 6 7 public static @Nullable Looper myLooper () { return sThreadLocal.get(); } public static @NonNull MessageQueue myQueue () { return myLooper().mQueue; }
退出Looper
退出Looper有安全与不安全两种退出方法，其实对应的就是MessageQueue的安全与不安全方法：
1 2 3 4 5 6 7 public void quit () mQueue.quit (false ); } public void quitSafely () mQueue.quit (true ); }
什么安全退出，什么是不安全退出，在MessageQueue源码中分析过。
运行Looper处理消息 调用Looper.prepare()方法初始化完成Looper后就可以让Looper去工作了，只需要调用Looper.loop()方法即可。
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 public static void loop () { final Looper me = myLooper(); if (me == null ) { throw new RuntimeException ("No Looper; Looper.prepare() wasn't called on this thread." ); } final MessageQueue queue = me.mQueue; Binder.clearCallingIdentity(); final long ident = Binder.clearCallingIdentity(); for (;;) { Message msg = queue.next(); if (msg == null ) { return ; } final Printer logging = me.mLogging; if (logging != null ) { logging.println(">>>>> Dispatching to " + msg.target + " " + msg.callback + ": " + msg.what); } final long traceTag = me.mTraceTag; if (traceTag != 0 && Trace.isTagEnabled(traceTag)) { Trace.traceBegin(traceTag, msg.target.getTraceName(msg)); } try { msg.target.dispatchMessage(msg); } finally { if (traceTag != 0 ) { Trace.traceEnd(traceTag); } } if (logging != null ) { logging.println("<<<<< Finished to " + msg.target + " " + msg.callback); } final long newIdent = Binder.clearCallingIdentity(); if (ident != newIdent) { Log.wtf(TAG, "Thread identity changed from 0x" + Long.toHexString(ident) + " to 0x" + Long.toHexString(newIdent) + " while dispatching to " + msg.target.getClass().getName() + " " + msg.callback + " what=" + msg.what); } msg.recycleUnchecked(); } }
总结 Looper的功能很简单，核心方法Looper.loop()就是不断的从消息队列中取出消息分发给对应的宿主Handler，它与对应MessageQueue息息相关，一起创建，一起退出。
Looper更想强调的是线程的独立性与唯一性，利用ThreadLocal保证每个线程只有一个Looper实例的存在。利用静态构造实例方法保证不能重复创建Looper。
Looper.prepareMainLooper()是比较特殊的方法，它是给UI线程准备，理论上开发者在任何情况下都不应该调用它。
Handler机制实现原理（四）handler的源码分析 Handler本身可在多线程之间调用，不管它在哪个线程发送消息，都会回到它被初始化的哪个线程中接收到消息。
初始化 Handler有7个 构造方法，分别对应不同的参数来初始化不同的Handler属性，但是真正完成初始化操作的只有两个构造方法：
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 private static final boolean FIND_POTENTIAL_LEAKS = false ;public interface Callback { public boolean handleMessage (Message msg) ; } final Looper mLooper;final MessageQueue mQueue;final Callback mCallback;final boolean mAsynchronous;public Handler (Callback callback, boolean async) { if (FIND_POTENTIAL_LEAKS) { final Class<? extends Handler > klass = getClass(); if ((klass.isAnonymousClass() || klass.isMemberClass() || klass.isLocalClass()) && (klass.getModifiers() & Modifier.STATIC) == 0 ) { Log.w(TAG, "The following Handler class should be static or leaks might occur: " + klass.getCanonicalName()); } } mLooper = Looper.myLooper(); if (mLooper == null ) { throw new RuntimeException ( "Can't create handler inside thread that has not called Looper.prepare()" ); } mQueue = mLooper.mQueue; mCallback = callback; mAsynchronous = async; } public Handler (Looper looper, Callback callback, boolean async) { mLooper = looper; mQueue = looper.mQueue; mCallback = callback; mAsynchronous = async; }
从上面代码的得知，构造方法初始化的工作就是给mLooper,mQueue,mCallback和mAsynchronous这几个关键的属性赋值.mLooper和mQueue自然就是当前线程下的Looper和MessageQueue了，如果传递了Looper参数就直接赋值，如果没传递就调用Looper.myLooper();得到当前线程的Looper。
mCallback是Handler内部定义的一个简单接口，其目的是为了替代传统的接收消息方法 。当然使用mCallback的同时并不会影响正常的Handler消息分发。此处解释从后面接收消息时的逻辑就可以看到。
mAsynchronous的意思是该Handler发送的消息是否是异步的 ，从前面Message源码的文章中我们知道Message中有一个设置消息是否为异步消息的方法，MessageQueue对异步消息的处理也与同步消息不同。此处如果设置了mAsynchronous为true，那么这个Handler发送的所有消息就都是异步消息。
在有两个参数的构造方法中我们会发现有一段检查是否存在内存泄漏的代码，为什么会这样呢？在分析完发送消息和接收消息后再说这个。
当然，除了上面两个构造方法外还有其它几个构造方法，但均是调用上面两个方法：
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 public Handler () this (null , false ); } public Handler (Callback callback ) this (callback, false ); } public Handler (Looper looper ) this (looper, null , false ); } public Handler (Looper looper, Callback callback ) this (looper, callback, false ); } public Handler (boolean async ) this (null , async ); }
发送消息 使用Handler发送消息时我们知道它分为两类：
postXXX()方法切换回原线程。sendMessageXXX()方法发送消息到原线程。
其实这两种方法本质都是发送一个Message对象到原线程，只不过PostXXX()方法是发送了一个只有Runnable callback属性的Message对象。
先来看一下sendMessageXXX()类的方法：
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 public final boolean sendMessage (Message msg) { return sendMessageDelayed(msg, 0 ); } public final boolean sendEmptyMessage (int what) { return sendEmptyMessageDelayed(what, 0 ); } public final boolean sendEmptyMessageDelayed (int what, long delayMillis) { Message msg = Message.obtain(); msg.what = what; return sendMessageDelayed(msg, delayMillis); } public final boolean sendEmptyMessageAtTime (int what, long uptimeMillis) { Message msg = Message.obtain(); msg.what = what; return sendMessageAtTime(msg, uptimeMillis); } public final boolean sendMessageDelayed (Message msg, long delayMillis) { if (delayMillis < 0 ) { delayMillis = 0 ; } return sendMessageAtTime(msg, SystemClock.uptimeMillis() + delayMillis); } public boolean sendMessageAtTime (Message msg, long uptimeMillis) { MessageQueue queue = mQueue; if (queue == null ) { RuntimeException e = new RuntimeException ( this + " sendMessageAtTime() called with no mQueue" ); Log.w("Looper" , e.getMessage(), e); return false ; } return enqueueMessage(queue, msg, uptimeMillis); }
从上面的代码中发现，不管调用何种发送消息的方法，最后真正调用的都是sendMessageAtTime()方法。而真正发送的核心方法也就是入队方法是Handler的enqueueMessage()方法。
1 2 3 4 5 6 7 8 9 10 11 12 private boolean enqueueMessage (MessageQueue queue, Message msg, long uptimeMillis) msg.target = this ; if (mAsynchronous) { msg.setAsynchronous (true ); } return queue.enqueueMessage (msg, uptimeMillis); }
看到这里终于明白了为啥Looper和MessageQueue一直在使用Message的target属性而我们却从来没有给它赋值过，是Handler在发送消息前自己赋值上去的。
看完了发送消息类的方法在看看切换线程类的方法干了什么：
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 private static Message getPostMessage (Runnable r) { Message m = Message.obtain(); m.callback = r; return m; } private static Message getPostMessage (Runnable r, Object token) { Message m = Message.obtain(); m.obj = token; m.callback = r; return m; } public final boolean post (Runnable r) { return sendMessageDelayed(getPostMessage(r), 0 ); } public final boolean postAtTime (Runnable r, long uptimeMillis) { return sendMessageAtTime(getPostMessage(r), uptimeMillis); } public final boolean postAtTime (Runnable r, Object token, long uptimeMillis) { return sendMessageAtTime(getPostMessage(r, token), uptimeMillis); } public final boolean postDelayed (Runnable r, long delayMillis) { return sendMessageDelayed(getPostMessage(r), delayMillis); } public final boolean postAtFrontOfQueue (Runnable r) { return sendMessageAtFrontOfQueue(getPostMessage(r)); }
上本节开头讲的一样，postXXX()类方法就是构造了一个只有Runnable callback的Message对象，然后走正常发送消息的方法。唯一有一个特例就是postAtFrontOfQueue()方法，它调用了sendMessageAtFrontOfQueue()方法是之前发送消息没有用到过的：
1 2 3 4 5 6 7 8 9 10 public final boolean sendMessageAtFrontOfQueue (Message msg) MessageQueue queue = mQueue; if (queue == null) { RuntimeException e = new RuntimeException ( this + " sendMessageAtTime() called with no mQueue" ); Log.w ("Looper" , e.getMessage (), e); return false ; } return enqueueMessage (queue, msg, 0 ); }
原来这个方法特殊的地方就是在入队的时候时间参数为0，我们在MessageQueue源码知道如果入队消息的时间参数为0那么这个消息会被直接放在队列头。所以，postAtFrontOfQueue()方法就是直接在消息队列头部插入了一个消息。
接收消息 在Looper 的源码中我们知道每当从MessageQueue中取出一个消息时就会调用这个消息的宿主target中分发消息的方法：
1 2 msg.target.dispatchMessage (msg);
而这个宿主target也就是我们的Handler，所有Handler接收消息就是在这个dispatchMessage()方法中了：
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 public void dispatchMessage (Message msg ) if (msg.callback != null ) { handleCallback(msg); } else { if (mCallback != null ) { if (mCallback.handleMessage(msg)) { return ; } } handleMessage(msg); } } private static void handleCallback (Message message ) message.callback.run(); } public void handleMessage (Message msg )}
由此可见，如果是单纯的PostXXX()方法发送的消息，Handler接收到了之后直接运行Message对象的Runnable接口，不会将它当做一个消息进行处理。
而我们的mCallback接口是完全可以替代Handler自身接收消息的方法，因为其高优先处理等级，它甚至可以选择拦截掉Handler自身的接收消息方法。
内存泄漏的可能 我们在使用Handler的时候写法一般如下：
1 2 3 4 5 6 7 private final Handler handler = new Handler (){ @Override public void handleMessage (Message msg) { } };
由于重写了handleMessage()方法相当于生成了一个匿名内部类，也就相当于如下代码：
1 2 3 4 5 6 7 8 9 private final Handler handler = new MyHandler ();class MyHandler extends Handler { @Override public void handleMessage (Message msg) { } }
可是你有没有想过内部类凭什么能够调用外部类的属性和方法呢？答案就是内部类隐式的持有着外部类的引用，编译器在创建内部类时把外部类的引用传入了其中，只不过是你看不到而已。
既然Handler作为内部类持有着外部类（多数情况为Activity）的引用，而Handler对应的一般都是耗时操作。当我们在子线程执行一项耗时操作时，用户退出程序，Activity需要被销毁，而Handler还在持有Activity的引用导致无法回收，就会引发内存泄漏。
解决方法分为两步
生成内部类时把内部类声明为静态的。
使用弱引用来持有外部类引用。
静态内部类不会持有外部类的引用，且弱引用不会阻止JVM回收对象。
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 static class MyHandler extends Handler { WeakReference<Activity> mActivity ; public MyHandler (Activity activity) { mActivity = new WeakReference <Activity>(activity); } @Override public void handleMessage (Message msg) { Activity activity = mActivity.get(); if (activity == null ){ return ; } } }
所以，在文章刚开始初始化方法中检查漏洞的代码其实就是检查这个内存泄漏的可能性：
1 2 3 4 5 6 7 8 9 10 if (FIND_POTENTIAL_LEAKS) { final Class<? extends Handler> klass = getClass(); if ((klass.isAnonymousClass() || klass.isMemberClass() || klass.isLocalClass()) && (klass.getModifiers() & Modifier.STATIC) == 0 ) { Log.w(TAG, "The following Handler class should be static or leaks might occur: " + klass.getCanonicalName()); } }
大功告成，完美！
Handler机制实现原理（五）总结 Message缓存池 Android 的工程师们充分利用了Java的高级语言特性，即类中持有着一个类自身的属性作为经典数据结构中的链表next指针，以静态属性属于类本身的特性实现了链表的表头。这种模式给我了很大的启发，让我这种渣渣每逢想起都会惊讶“还有这种操作？”。
为什么要有缓存池
了解完Handler整体机制后我猜测，Message功能十分单一且状态很少，它只是一个具体发送消息的载体，但是使用数量十分庞大，回收用过的Message不仅可以有效的减少重复消耗系统资源且回收它的成本很低，所以何乐而不为呢？
谁负责回收Message
我们使用Message时候知道调用Message.obtain();方法可以从缓存池中取出一个Message，有存才能有取，我们什么时候回收它呢？从源码中发现，Looper在分发Message给宿主Handler之后，确定了Message已经完成了它的使命直接就会将它回收。所以我们完全不用担心这个，我们发送的每个消息最后都会被回收。
真正的阻塞发生在MessageQueue MessageQueue维持的消息队列也是靠跟Message缓存池同样的原理生成的，每次消息出队时如果没有合适的待取出消息就会阻塞线程等待有合适的消息。
非常奇怪的是，MessageQueue线程的方式不是传统使用java实现的，而是通过JNI调用native层的C++代码实现的，C++代码中也实现了一套Looper+MessageQueue+Handler，阻塞线程的方式是调用Linux的监听文件描述符ePoll实现的。
我的猜测是因为Java代码需要经过JVM的帮助才能跟系统接触，这一过程会消耗性能，而C++代码则直接可以绕过这一个环节。所以，使用C++代码实现线程阻塞可能是性能上的需求。
为什么推荐使用Handler实现线程间通信 在没有真正了解Handler的时候以为Google的工程师们在Handler上使用了什么了不起的技术呢，所以才推荐开发者们使用Handler来实现线程间通信。
其实呢？Android是事件型驱动的系统，刚创建一个应用程序的主线程里就会被创建一个Looper来不断接受各种事件，所以说如果我们打开一个程序什么都不操作，这个程序就有可能是阻塞状态的，因为他没有任何事件需要去处理。反之，我们在自己的UI线程里执行一项耗时操作，主线程Looper一直在处理这个任务而无法分身处理其它的事件这时候就有可能ANR了。
所以，不是Handler的技术多牛逼，是主线程用了Handler来通信，你是用别的方法通信有可能会影响主线程Looper的正常工作。
Binder Binder原理（一）学习Binder前必须要了解的知识点 Binder原理是掌握系统底层原理的基石，也是进阶高级工程师的必备知识点，这篇文章不会过多介绍Binder原理，而是讲解学习Binder前需要的掌握的知识点。
Linux和Android的IPC机制种类 IPC全名为inter-Process Communication，含义为进程间通信，是指两个进程之间进行数据交换的过程。在Android和Linux中都有各自的IPC机制，这里分别来介绍下。
Linux中的IPC机制种类 Linux中提供了很多进程间通信机制，主要有管道（pipe）、信号（sinal）、信号量（semophore）、消息队列（Message）、共享内存（Share Memory)、套接字（Socket）等。
管道
信号 信号量 消息队列
共享内存
套接字
Android中的IPC机制 Android系统是基于Linux内核的，在Linux内核基础上，又拓展出了一些IPC机制。Android系统除了支持套接字，还支持序列化、Messenger、AIDL、Bundle、文件共享、ContentProvider、Binder等。Binder会在后面介绍，先来了解前面的IPC机制。序列化 Messenger
AIDL
Bundle
文件共享
ContentProvider
Linux和Binder的IPC通信原理 在讲到Linux的进程通信原理之前，我们需要先了解Liunx中的几个概念。
内核空间和用户空间
内核空间是Linux内核的运行空间，用户空间是用户程序的运行空间。为了安全，它们是隔离的，即使用户的程序崩溃了，内核也不会受到影响。内核空间的数据是可以进程间共享的，而用户空间则不可以。比如在上图进程A的用户空间是不能和进程B的用户空间共享的。
进程隔离
系统调用
进程A和进程B的用户空间可以通过如下系统函数和内核空间进行交互。
copy_from_user：将用户空间的数据拷贝到内核空间。
copy_to_user：将内核空间的数据拷贝到用户空间。
内存映射
内存映射全名为Memory Map，在Linux中通过系统调用函数mmap来实现内存映射。将用户空间的一块内存区域映射到内核空间。映射关系建立后，用户对这块内存区域的修改可以直接反应到内核空间，反之亦然。内存映射能减少数据拷贝次数，实现用户空间和内核空间的高效互动。
Linux的IPC通信原理 了解Liunx中的几个概念后，就可以学习Linux的IPC通信原理了，如下图所示。
Linux的IPC通信原理有两个问题：
一次数据传递需要经历：用户空间 –> 内核缓存区 –> 用户空间，需要2次数据拷贝，这样效率不高。
接收数据的缓存区由数据接收进程提供，但是接收进程并不知道需要多大的空间来存放将要传递过来的数据，因此只能开辟尽可能大的内存空间或者先调用API接收消息头来获取消息体的大小，浪费了空间或者时间。
Binder的通信原理 Binder是基于开源的OpenBinder实现的，OpenBinder最早并不是由Google公司开发的，而是Be Inc公司开发的，接着由Palm, Inc.公司负责开发。后来OpenBinder的作者Dianne Hackborn加入了Google公司，并负责Android平台的开发工作，顺便把这项技术也带进了Android。
Binder是基于内存映射来实现的，在前面我们知道内存映射通常是用在有物理介质的文件系统上的，Binder没有物理介质，它使用内存映射是为了跨进程传递数据。
Binder通信的步骤如下所示。
整个过程只使用了1次拷贝，不会因为不知道数据的大小而浪费空间或者时间，效率更高。
为什么要使用Binder Android是基于Linux内核的 ，Linux提供了很多IPC机制，而Android却自己设计了Binder来进行通信，主要是因为以下几点。性能方面 稳定性方面 安全方面 语言方面
从这四方面来看，Linux提供的大部分IPC机制根本无法和Binder相比较，而共享内存只在性能方面优于Binder，其他方面都劣于Binder，这些就是为什么Android要使用Binder来进行进程间通信，当然系统中并不是所有的进程通信都是采用了Binder，而是根据场景选择最合适的，比如Zygote进程与AMS通信使用的是Socket，Kill Process采用的是信号。
为什么要学习Binder? Binder机制在Android中的地位举足轻重，我们需要掌握的很多原理都和Binder有关：
系统中的各个进程是如何通信的？
Android系统启动过程
AMS、PMS的原理
四大组件的原理，比如Activity是如何启动的？
插件化原理

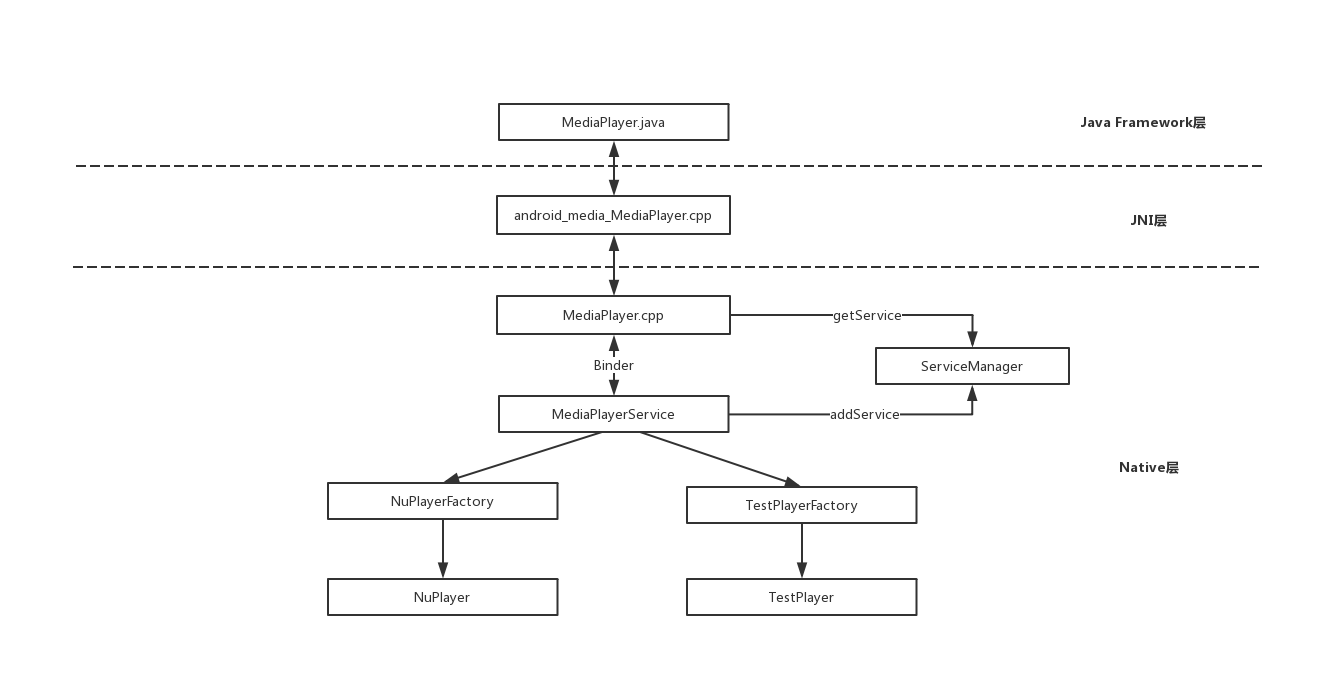

系统服务的Client端和Server端是如何通信的？（比如MediaPlayer和MeidaPlayerService)
上面只是列了一小部分，简单来说说，比如系统在启动时，SystemServer进程启动后会创建Binder线程池，目的是通过Binder，使得在SystemServer进程中的服务可以和其他进程进行通信了。再比如我们常说的AMS、PMS都是基于Binder来实现的，拿PMS来说，PMS运行在SystemServer进程，如果它想要和DefaultContainerService通信（是用于检查和复制可移动文件的系统服务），就需要通过Binder，因为DefaultContainerService运行在com.android.defcontainer进程。
可以说Binder机制是掌握系统底层原理的基石。根据Android系统的分层，Binder机制主要分为以下几个部分。
上图并没有给出Binder机制的具体的细节，而是先给出了一个概念，根据系统的Android系统的分层，我将Binder机制分为了Java Binder、Native Binder、Kernel Binder，实际上Binder的内容非常多，完全可以写一本来介绍，但是对于应用开发来说，并不需要掌握那么多的知识点，因此本系列主要会讲解Java Binder和Native Binder。
Binder原理（二）ServiceManager中的Binder机制 在上一部分中，我们了解了学习Binder前必须要了解的知识点，其中有一点就是Binder机制的三个部分：Java Binder、Native Binder、Kernel Binder，其中Java Binder和Native Binder都是应用开发需要掌握的。Java Binder是需要借助Native Binder来工作的，因此需要先了解Native Binder，Native Binder架构的原型就是基于Binder通信的C/S架构，因此我们先从它开始入手。源码是基于Android 9.0。
基于Binder通信的C/S架构 在Android系统中，Binder进程间的通信的使用是很普遍的，在Android进阶三部曲第一部的最后一章，我讲解了MediaPlayer框架，这个框架基于C/S架构，并采用Binder来进行进程间通信，如下图所示。
从图中可以看出，除了常规C/S架构的Client端和Server端，还包括了ServiceManager，它用于管理系统中的服务。
MediaServer的main函数 Client、Server、ServiceManager三者的交互都是基于Binder通信的，那么任意两者的交互都可以说明Binder的通信的原理，可以说Native Binder的原理的核心就是ServiceManager的原理，为了更好的了解ServiceManager，这里拿MediaPlayer框架来举例，它也是学习多媒体时必须要掌握的知识点。
MediaPlayer框架的简单框架图如下所示。frameworks/av/media/mediaserver/main_mediaserver.cpp
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 int main (int argc __unused, char **argv __unused) signal (SIGPIPE, SIG_IGN); sp<ProcessState> proc (ProcessState::self()) ; sp<IServiceManager> sm (defaultServiceManager()) ; ALOGI ("ServiceManager: %p" , sm.get ()); InitializeIcuOrDie (); MediaPlayerService::instantiate (); ResourceManagerService::instantiate (); registerExtensions (); ProcessState::self ()->startThreadPool (); IPCThreadState::self ()->joinThreadPool (); }
注释1处用于获取ProcessState实例，在这一过程中会打开/dev/binder设备，并使用mmap为Binder驱动分配一个虚拟地址空间用来接收数据。
每个进程唯一的ProcessState ProcessState从名称就可以看出来，用于代表进程的状态，先来查看上一小节的ProcessState的self函数。frameworks/native/libs/binder/ProcessState.cpp
1 2 3 4 5 6 7 8 9 sp<ProcessState> ProcessState::self () Mutex::Autolock _l(gProcessMutex); if (gProcess != NULL ) { return gProcess; } gProcess = new ProcessState ("/dev/binder" ); return gProcess; }
这里采用了单例模式，确保每个进程只有一个ProcessState实例。注释1处用于创建一个ProcessState实例，参数为/dev/binder。接着来查看ProcessState的构造函数，代码如下所示。frameworks/native/libs/binder/ProcessState.cpp
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 ProcessState::ProcessState (const char *driver) : mDriverName (String8 (driver)) , mDriverFD (open_driver (driver)) , mVMStart (MAP_FAILED) , mThreadCountLock (PTHREAD_MUTEX_INITIALIZER) , mThreadCountDecrement (PTHREAD_COND_INITIALIZER) , mExecutingThreadsCount (0 ) , mMaxThreads (DEFAULT_MAX_BINDER_THREADS) , mStarvationStartTimeMs (0 ) , mManagesContexts (false ) , mBinderContextCheckFunc (NULL ) , mBinderContextUserData (NULL ) , mThreadPoolStarted (false ) , mThreadPoolSeq (1 ) { if (mDriverFD >= 0 ) { mVMStart = mmap (0 , BINDER_VM_SIZE, PROT_READ, MAP_PRIVATE | MAP_NORESERVE, mDriverFD, 0 ); if (mVMStart == MAP_FAILED) { ALOGE ("Using %s failed: unable to mmap transaction memory.\n" , mDriverName.c_str ()); close (mDriverFD); mDriverFD = -1 ; mDriverName.clear (); } } LOG_ALWAYS_FATAL_IF (mDriverFD < 0 , "Binder driver could not be opened. Terminating." ); }
ProcessState的构造函数中调用了很多函数，需要注意的是注释1处，它用来打开/dev/binder设备。frameworks/native/libs/binder/ProcessState.cpp
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 static int open_driver (const char *driver) int fd = open (driver, O_RDWR | O_CLOEXEC); if (fd >= 0 ) { ... size_t maxThreads = DEFAULT_MAX_BINDER_THREADS; result = ioctl (fd, BINDER_SET_MAX_THREADS, &maxThreads); if (result == -1 ) { ALOGE ("Binder ioctl to set max threads failed: %s" , strerror (errno)); } } else { ALOGW ("Opening '%s' failed: %s\n" , driver, strerror (errno)); } return fd; }
注释1处用于打开/dev/binder设备并返回文件操作符fd，这样就可以操作内核的Binder驱动了。注释2处的ioctl函数的作用就是和Binder设备进行参数的传递，这里的ioctl函数用于设定binder支持的最大线程数为15（maxThreads的值为15）。最终open_driver函数返回文件操作符fd。
ProcessState就分析倒这里，总的来说它做了以下几个重要的事：
ServiceManager中的Binder机制 回到第一小节的MediaServer的入口函数，在注释2处调用了defaultServiceManager函数。frameworks/native/libs/binder/IServiceManager.cpp
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 sp<IServiceManager> defaultServiceManager () if (gDefaultServiceManager != NULL ) return gDefaultServiceManager; { AutoMutex _l(gDefaultServiceManagerLock); while (gDefaultServiceManager == NULL ) { gDefaultServiceManager = interface_cast <IServiceManager>( ProcessState::self ()->getContextObject (NULL )); if (gDefaultServiceManager == NULL ) sleep (1 ); } } return gDefaultServiceManager; }
从IServiceManager所在的文件路径就可以知道，ServiceManager中不仅仅使用了Binder通信，它自身也是属于Binder体系的。defaultServiceManager中同样使用了单例，注释1处的interface_cast函数生成了gDefaultServiceManager，其内部调用了ProcessState的getContextObject函数，代码如下所示。frameworks/native/libs/binder/ProcessState.cpp
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 sp<IBinder> ProcessState::getContextObject (const sp<IBinder>& ) return getStrongProxyForHandle (0 ); } sp<IBinder> ProcessState::getStrongProxyForHandle (int32_t handle) sp<IBinder> result; AutoMutex _l(mLock); handle_entry* e = lookupHandleLocked (handle); if (e != NULL ) { IBinder* b = e->binder; if (b == NULL || !e->refs->attemptIncWeak (this )) { if (handle == 0 ) { Parcel data; status_t status = IPCThreadState::self ()->transact ( 0 , IBinder::PING_TRANSACTION, data, NULL , 0 ); if (status == DEAD_OBJECT) return NULL ; } b = BpBinder::create (handle); e->binder = b; if (b) e->refs = b->getWeakRefs (); result = b; } else { result.force_set(b); e->refs->decWeak (this ); } } return result; }
getContextObject函数中直接调用了getStrongProxyForHandle函数，注意它的参数的值为0，那么handle的值就为0，handle是一个资源标识。注释1处查询这个资源标识对应的资源（handle_entry）是否存在，如果不存在就会在注释2处新建BpBinder，并在注释3处赋值给 handle_entry的binder。最终返回的result的值为BpBinder。
BpBinder和BBinder 说到BpBinder，不得不提到BBinder，它们是Binder通信的“双子星”，都继承了IBinder。BpBinder是Client端与Server交互的代理类，而BBinder则代表了Server端。BpBinder和BBinder是一一对应的，BpBinder会通过handle来找到对应的BBinder。
分析完了ProcessState的getContextObject函数，回到interface_cast函数：
1 2 gDefaultServiceManager = interface_cast <IServiceManager>( ProcessState::self ()->getContextObject (NULL ));
interface_cast具体实现如下所示。frameworks/native/libs/binder/include/binder/IInterface.h
1 2 3 4 5 template <typename INTERFACE>inline sp<INTERFACE> interface_cast (const sp<IBinder>& obj) return INTERFACE::asInterface (obj); }
当前的场景中，INTERFACE的值为IServiceManager，那么替换后代码如下所示。
1 inline sp<IServiceManager> interface_cast (const sp<IBinder>& obj) return IServiceManager::asInterface (obj);}
我们接着来分析IServiceManager。
解密IServiceManager BpBinder和BBinder负责Binder的通信，而IServiceManager用于处理ServiceManager的业务，IServiceManager是C++代码，因此它的定义在IServiceManager.h中。frameworks/native/libs/binder/include/binder/IServiceManager.h
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 class IServiceManager : public IInterface{ public : DECLARE_META_INTERFACE (ServiceManager) ... virtual sp<IBinder> getService ( const String16& name) const 0 ; virtual sp<IBinder> checkService ( const String16& name) const 0 ; virtual status_t addService (const String16& name, const sp<IBinder>& service, bool allowIsolated = false , int dumpsysFlags = DUMP_FLAG_PRIORITY_DEFAULT) 0 ; virtual Vector<String16> listServices (int dumpsysFlags = DUMP_FLAG_PRIORITY_ALL) 0 ; enum { GET_SERVICE_TRANSACTION = IBinder::FIRST_CALL_TRANSACTION, CHECK_SERVICE_TRANSACTION, ADD_SERVICE_TRANSACTION, LIST_SERVICES_TRANSACTION, }; };
可以看到IServiceManager继承了IInterface，其内部定义了一些常量和一些操作Service的函数，在注释1处调用了DECLARE_META_INTERFACE宏，它的定义在IInterface.h中。frameworks/native/libs/binder/include/binder/IInterface.h
1 2 3 4 5 6 7 #define DECLARE_META_INTERFACE(INTERFACE) \ static const ::android::String16 descriptor; \ static ::android::sp<I##INTERFACE> asInterface( \ const ::android::sp<::android::IBinder> & obj); \ virtual const ::android::String16& getInterfaceDescriptor() const; \ I##INTERFACE(); \ virtual ~I##INTERFACE();
其中INTERFACE的值为ServiceManager，那么经过替换后的代码如下所示。
1 2 3 4 5 6 7 8 9 static const ::android::String16 descriptor; static ::android::sp<IServiceManager> asInterface ( const ::android::sp<::android::IBinder>& obj) virtual const ::android::String16& getInterfaceDescriptor () const ; IServiceManager (); virtual ~IServiceManager ();
从DECLARE_META_INTERFACE宏的名称和上面的代码中，可以发现它主要声明了一些函数和一个变量。那么这些函数和变量的实现在哪呢？答案还是在IInterface.h中，叫做IMPLEMENT_META_INTERFACE宏，代码如下所示/frameworks/native/libs/binder/include/binder/IInterface.h
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 #define IMPLEMENT_META_INTERFACE(INTERFACE, NAME) \ const ::android::String16 I##INTERFACE::descriptor(NAME); \ const ::android::String16& \ I##INTERFACE::getInterfaceDescriptor() const { \ return I##INTERFACE::descriptor; \ } \ ::android::sp<I##INTERFACE> I##INTERFACE::asInterface( \ const ::android::sp<::android::IBinder> & obj) \ { \ ::android::sp<I##INTERFACE> intr; \ if (obj != NULL) { \ intr = static_cast<I##INTERFACE*> ( \ obj->queryLocalInterface( \ I##INTERFACE::descriptor).get()); \ if (intr == NULL) { \ intr = new Bp##INTERFACE(obj); \ } \ } \ return intr; \ } \ I##INTERFACE::I##INTERFACE() { } \ I##INTERFACE::~I##INTERFACE() { } \
DECLARE_META_INTERFACE宏和IMPLEMENT_META_INTERFACE宏是配合使用的，很多系统服务都使用了它们，IServiceManager使用IMPLEMENT_META_INTERFACE宏只有一行代码，如下所示。frameworks/native/libs/binder/IServiceManager.cpp
1 IMPLEMENT_META_INTERFACE (ServiceManager, "android.os.IServiceManager" );
IMPLEMENT_META_INTERFACE宏的INTERFACE值为ServiceManager，NAME值为”android.os.IServiceManager”，进行替换后的代码如下所示。
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 const ::android::String16 IServiceManager::descriptor ("android.os.IServiceManager" ) ; const ::android::String16& IServiceManager::getInterfaceDescriptor () const { return IServiceManager::descriptor; } ::android::sp<IServiceManager> IServiceManager::asInterface ( const ::android::sp<::android::IBinder>& obj) ::android::sp<IServiceManager> intr; if (obj != NULL ) { intr = static_cast <IServiceManager>( obj->queryLocalInterface ( IServiceManager::descriptor).get ()); if (intr == NULL ) { intr = new BpServiceManager (obj); } } return intr; } IServiceManager::IServiceManager () { } IServiceManager::~IServiceManager () { }
关键的点就在于注释1处，新建了一个BpServiceManager，传入的参数obj的值为BpBinder。看到这里，我们也就明白了，asInterface函数就是用BpBinder为参数创建了BpServiceManager，从而推断出interface_cast函数创建了BpServiceManager，再往上推断，IServiceManager的defaultServiceManager函数返回的就是BpServiceManager。frameworks/native/libs/binder/IServiceManager.cpp
1 2 3 4 5 6 7 8 9 class BpServiceManager : public BpInterface<IServiceManager>{ public : explicit BpServiceManager (const sp<IBinder>& impl) : BpInterface<IServiceManager>(impl) { } ... }
impl的值其实就是BpBinder，BpServiceManager的构造函数调用了基类BpInterface的构造函数。frameworks/native/libs/binder/include/binder/IInterface.h
1 2 3 4 5 template <typename INTERFACE>class BpInterface : public INTERFACE, public BpRefBase{ ... };
BpInterface继承了BpRefBase，BpRefBase的实现如下所示。frameworks/native/libs/binder/Binder.cpp
1 2 3 4 5 6 7 8 9 10 BpRefBase::BpRefBase (const sp<IBinder>& o) : mRemote (o.get ()), mRefs (NULL ), mState (0 ) { extendObjectLifetime (OBJECT_LIFETIME_WEAK); if (mRemote) { mRemote->incStrong (this ); mRefs = mRemote->createWeak (this ); } }
mRemote是一个IBinder* 指针，它最终的指向为BpBinder，也就是说BpServiceManager的mRemote指向了BpBinder。那么BpServiceManager的作用也就知道了，就是它实现了IServiceManager，并且通过BpBinder来实现通信。
IServiceManager家族 可能上面讲的会让你有些头晕，这是因为对各个类的关系不大明确，通过下图也许你就会豁然开朗。
1.BpBinder和BBinder都和通信有关，它们都继承自IBinder。
小结 本篇我们学到了Binder通信的C/S架构，也知道了Native Binder的原理的核心其实就是ServiceManager的原理，为了讲解ServiceManager的原理，我们需要一个框架来举例，那就是MediaPlayer框架。在讲解MediaServer的入口函数时，我们遇到了三个问题，其中前两个问题相关的知识点ProcessState和IServiceManager都讲解到了，下一篇文章会讲解第三个问题，MediaPlayerService是如何注册的。
Binder原理（三）系统服务的注册过程 在上一部分中，我们学习了ServiceManager中的Binder机制，有一个问题由于篇幅问题没有讲完，那就是MediaPlayerService是如何注册的。通过了解MediaPlayerService是如何注册的，可以得知系统服务的注册过程。
我们先来看MediaServer的入口函数，代码如下所示。frameworks/av/media/mediaserver/main_mediaserver.cpp
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 int main (int argc __unused, char **argv __unused) signal (SIGPIPE, SIG_IGN); sp<ProcessState> proc (ProcessState::self()) ; sp<IServiceManager> sm (defaultServiceManager()) ; ALOGI ("ServiceManager: %p" , sm.get ()); InitializeIcuOrDie (); MediaPlayerService::instantiate (); ResourceManagerService::instantiate (); registerExtensions (); ProcessState::self ()->startThreadPool (); IPCThreadState::self ()->joinThreadPool (); }
这段代码中的很多内容都在上一篇文章介绍过了，接着分析注释1处的代码。
frameworks/av/media/libmediaplayerservice/MediaPlayerService.cpp
1 2 3 4 void MediaPlayerService::instantiate () defaultServiceManager ()->addService ( String16 ("media.player" ), new MediaPlayerService，()); }
defaultServiceManager返回的是BpServiceManager，不清楚的看[Android Binder原理（二）ServiceManager中的Binder机制][1]这篇文章。参数是一个字符串和MediaPlayerService，看起来像是Key/Value的形式来完成注册，接着看addService函数。
frameworks/native/libs/binder/IServiceManager.cpp
1 2 3 4 5 6 7 8 9 10 11 virtual status_t addService (const String16& name, const sp<IBinder>& service, bool allowIsolated, int dumpsysPriority) Parcel data, reply; data.writeInterfaceToken (IServiceManager::getInterfaceDescriptor ()); data.writeString16 (name); data.writeStrongBinder (service); data.writeInt32 (allowIsolated ? 1 : 0 ); data.writeInt32 (dumpsysPriority); status_t err = remote ()->transact (ADD_SERVICE_TRANSACTION, data, &reply); return err == NO_ERROR ? reply.readExceptionCode () : err; }
data是一个数据包，后面会不断的将数据写入到data中， 注释1处的remote()指的是mRemote，也就是BpBinder。addService函数的作用就是将请求数据打包成data，然后传给BpBinder的transact函数，代码如下所示。frameworks/native/libs/binder/BpBinder.cpp
1 2 3 4 5 6 7 8 9 10 11 12 status_t BpBinder::transact ( uint32_t code, const Parcel& data, Parcel* reply, uint32_t flags) if (mAlive) { status_t status = IPCThreadState::self ()->transact ( mHandle, code, data, reply, flags); if (status == DEAD_OBJECT) mAlive = 0 ; return status; } return DEAD_OBJECT; }
BpBinder将逻辑处理交给IPCThreadState，先来看IPCThreadState::self()干了什么？frameworks/native/libs/binder/IPCThreadState.cpp
1 2 3 4 5 6 7 8 9 10 11 12 13 14 IPCThreadState* IPCThreadState::self () if (gHaveTLS) { restart: const pthread_key_t k = gTLS; IPCThreadState* st = (IPCThreadState*)pthread_getspecific (k); if (st) return st; return new IPCThreadState; } ... pthread_mutex_unlock (&gTLSMutex); goto restart; }
注释1处的TLS的全称为Thread local storage，指的是线程本地存储空间，在每个线程中都有TLS，并且线程间不共享。注释2处用于获取TLS中的内容并赋值给IPCThreadState*指针。注释3处会新建一个IPCThreadState，这里可以得知IPCThreadState::self()实际上是为了创建IPCThreadState，它的构造函数如下所示。frameworks/native/libs/binder/IPCThreadState.cpp
1 2 3 4 5 6 7 8 9 10 IPCThreadState::IPCThreadState () : mProcess (ProcessState::self ()), mStrictModePolicy (0 ), mLastTransactionBinderFlags (0 ) { pthread_setspecific (gTLS, this ); clearCaller (); mIn.setDataCapacity (256 ); mOut.setDataCapacity (256 ); }
注释1处的pthread_setspecific函数用于设置TLS，将IPCThreadState::self()获得的TLS和自身传进去。IPCThreadState中还包含mIn、一个mOut，其中mIn用来接收来自Binder驱动的数据，mOut用来存储发往Binder驱动的数据，它们默认大小都为256字节。frameworks/native/libs/binder/IPCThreadState.cpp
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 status_t IPCThreadState::transact (int32_t handle, uint32_t code, const Parcel& data, Parcel* reply, uint32_t flags) status_t err; flags |= TF_ACCEPT_FDS; ... err = writeTransactionData (BC_TRANSACTION, flags, handle, code, data, NULL ); if (err != NO_ERROR) { if (reply) reply->setError (err); return (mLastError = err); } if ((flags & TF_ONE_WAY) == 0 ) { ... if (reply) { err = waitForResponse (reply); } else { Parcel fakeReply; err = waitForResponse (&fakeReply); } ... } else { err = waitForResponse (NULL , NULL ); } return err; }
调用BpBinder的transact函数实际上就是调用IPCThreadState的transact函数。注释1处的writeTransactionData函数用于传输数据，其中第一个参数BC_TRANSACTION代表向Binder驱动发送命令协议，向Binder设备发送的命令协议都以BC_开头，而Binder驱动返回的命令协议以BR_开头。这个命令协议我们先记住，后面会再次提到他。
现在分别来分析注释1的writeTransactionData函数和注释2处的waitForResponse函数。
writeTransactionData函数分析 frameworks/native/libs/binder/IPCThreadState.cpp
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 status_t IPCThreadState::writeTransactionData (int32_t cmd, uint32_t binderFlags, int32_t handle, uint32_t code, const Parcel& data, status_t * statusBuffer) binder_transaction_data tr; tr.target.ptr = 0 ; tr.target.handle = handle; tr.code = code; tr.flags = binderFlags; tr.cookie = 0 ; tr.sender_pid = 0 ; tr.sender_euid = 0 ; const status_t err = data.errorCheck (); if (err == NO_ERROR) { tr.data_size = data.ipcDataSize (); tr.data.ptr.buffer = data.ipcData (); tr.offsets_size = data.ipcObjectsCount ()*sizeof (binder_size_t ); tr.data.ptr.offsets = data.ipcObjects (); } else if (statusBuffer) { tr.flags |= TF_STATUS_CODE; *statusBuffer = err; tr.data_size = sizeof (status_t ); tr.data.ptr.buffer = reinterpret_cast <uintptr_t >(statusBuffer); tr.offsets_size = 0 ; tr.data.ptr.offsets = 0 ; } else { return (mLastError = err); } mOut.writeInt32 (cmd); mOut.write (&tr, sizeof (tr)); return NO_ERROR; }
注释1处的binder_transaction_data结构体(tr结构体）是向Binder驱动通信的数据结构，注释2处将handle传递给target的handle，用于标识目标，这里的handle的值为0，代表了ServiceManager。
waitForResponse函数分析 接着回过头来查看waitForResponse函数做了什么，waitForResponse函数中的case语句很多，这里截取部分代码。frameworks/native/libs/binder/IPCThreadState.cpp
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 status_t IPCThreadState::waitForResponse (Parcel *reply, status_t *acquireResult) uint32_t cmd; int32_t err; while (1 ) { if ((err=talkWithDriver ()) < NO_ERROR) break ; err = mIn.errorCheck (); if (err < NO_ERROR) break ; if (mIn.dataAvail () == 0 ) continue ; cmd = (uint32_t )mIn.readInt32 (); IF_LOG_COMMANDS () { alog << "Processing waitForResponse Command: " << getReturnString (cmd) << endl; } switch (cmd) { case BR_TRANSACTION_COMPLETE: if (!reply && !acquireResult) goto finish; break ; case BR_DEAD_REPLY: err = DEAD_OBJECT; goto finish; ... default : err = executeCommand (cmd); if (err != NO_ERROR) goto finish; break ; } } finish: ... return err; }
注释1处的talkWithDriver函数的内部通过ioctl与Binder驱动进行通信，代码如下所示。frameworks/native/libs/binder/IPCThreadState.cpp
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 status_t IPCThreadState::talkWithDriver (bool doReceive) if (mProcess->mDriverFD <= 0 ) { return -EBADF; } binder_write_read bwr; const bool needRead = mIn.dataPosition () >= mIn.dataSize (); const size_t outAvail = (!doReceive || needRead) ? mOut.dataSize () : 0 ; bwr.write_size = outAvail; bwr.write_buffer = (uintptr_t )mOut.data (); if (doReceive && needRead) { bwr.read_size = mIn.dataCapacity (); bwr.read_buffer = (uintptr_t )mIn.data (); } else { bwr.read_size = 0 ; bwr.read_buffer = 0 ; } ... if ((bwr.write_size == 0 ) && (bwr.read_size == 0 )) return NO_ERROR; bwr.write_consumed = 0 ; bwr.read_consumed = 0 ; status_t err; do { IF_LOG_COMMANDS () { alog << "About to read/write, write size = " << mOut.dataSize () << endl; } #if defined(__ANDROID__) if (ioctl (mProcess->mDriverFD, BINDER_WRITE_READ, &bwr) >= 0 ) err = NO_ERROR; else err = -errno; #else err = INVALID_OPERATION; #endif ... } while (err == -EINTR); ... return err; }
注释1处的 binder_write_read是和Binder驱动通信的结构体，在注释2和3处将mOut、mIn赋值给binder_write_read的相应字段，最终通过注释4处的ioctl函数和Binder驱动进行通信，这一部分涉及到Kernel Binder的内容
小结 从调用链的角度来看，MediaPlayerService是如何注册的貌似并不复杂，因为这里只是简单的介绍了一个调用链分支，可以简单的总结为以下几个步骤：
addService函数将数据打包发送给BpBinder来进行处理。
BpBinder新建一个IPCThreadState对象，并将通信的任务交给IPCThreadState。
IPCThreadState的writeTransactionData函数用于将命令协议和数据写入到mOut中。
IPCThreadState的waitForResponse函数主要做了两件事，一件事是通过ioctl函数操作mOut和mIn来与Binder驱动进行数据交互，另一件事是处理各种命令协议。
实际上MediaPlayerService的注册还涉及到了进程，如下图所示。
从图中看出是以C/S架构为基础，addService是在MediaPlayerService进行的，它是Client端，用于请求添加系统服务。而Server端则是指的是ServiceManager，用于完成系统服务的添加。
步骤如下所示：
通过这些协议命令来驱动并完成系统服务的注册。
总结 本文分别从调用链角度和进程角度来讲解MediaPlayerService是如何注册的，间接的得出了服务是如何注册的
Binder原理（四）ServiceManager的启动过程 在上一部分中，我们以MediaPlayerService为例，讲解了系统服务是如何注册的（addService），既然有注册就势必要有获取，但是在了解获取服务前，我们最好先了解ServiceManager的启动过程，这样更有助于理解系统服务的注册和获取的过程。
另外还有一点需要说明的是，要想了解ServiceManager的启动过程，需要查看Kernel Binder部分的源码，这部分代码在内核源码中，AOSP源码是不包括内核源码的
ServiceManager的入口函数 ServiceManager是init进程负责启动的，具体是在解析init.rc配置文件时启动的，init进程是在系统启动时启动的，因此ServiceManager亦是如此。
rc文件内部由Android初始化语言编写（Android Init Language）编写的脚本，它主要包含五种类型语句：Action、Commands、Services、Options和Import。
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 service servicemanager /system/bin/servicemanager class core animation user system group system readproc critical onrestart restart healthd onrestart restart zygote onrestart restart audioserver onrestart restart media onrestart restart surfaceflinger onrestart restart inputflinger onrestart restart drm onrestart restart cameraserver onrestart restart keystore onrestart restart gatekeeperd writepid /dev/cpuset/system-background/tasks shutdown critical
service用于通知init进程创建名为servicemanager的进程，这个servicemanager进程执行程序的路径为/system/bin/servicemanager。
servicemanager的入口函数在service_manager.c中:frameworks/native/cmds/servicemanager/service_manager.c
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 int main (int argc, char ** argv) struct binder_state *bs; union selinux_callback cb; char *driver; if (argc > 1 ) { driver = argv[1 ]; } else { driver = "/dev/binder" ; } bs = binder_open (driver, 128 *1024 ); ... if (binder_become_context_manager (bs)) { ALOGE ("cannot become context manager (%s)\n" , strerror (errno)); return -1 ; } ... if (getcon (&service_manager_context) != 0 ) { ALOGE ("SELinux: Failed to acquire service_manager context. Aborting.\n" ); abort (); } binder_loop (bs, svcmgr_handler); return 0 ; }
注释1处的binder_state结构体用来存储binder的三个信息：
1 2 3 4 5 6 struct binder_state { int fd; void *mapped; size_t mapsize; };
main函数主要做了三件事：
现在对这三件事分别进行讲解。
打开binder设备 binder_open函数用于打开binder设备文件，并且将它映射到进程的地址空间，如下所示。
frameworks/native/cmds/servicemanager/binder.c
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 struct binder_state *binder_open (const char * driver, size_t mapsize){ struct binder_state *bs; struct binder_version vers; bs = malloc (sizeof (*bs)); if (!bs) { errno = ENOMEM; return NULL ; } bs->fd = open (driver, O_RDWR | O_CLOEXEC); if (bs->fd < 0 ) { fprintf (stderr,"binder: cannot open %s (%s)\n" , driver, strerror (errno)); goto fail_open; } if ((ioctl (bs->fd, BINDER_VERSION, &vers) == -1 ) || (vers.protocol_version != BINDER_CURRENT_PROTOCOL_VERSION)) { fprintf (stderr, "binder: kernel driver version (%d) differs from user space version (%d)\n" , vers.protocol_version, BINDER_CURRENT_PROTOCOL_VERSION); goto fail_open; } bs->mapsize = mapsize; bs->mapped = mmap (NULL , mapsize, PROT_READ, MAP_PRIVATE, bs->fd, 0 ); if (bs->mapped == MAP_FAILED) { fprintf (stderr,"binder: cannot map device (%s)\n" , strerror (errno)); goto fail_map; } return bs; fail_map: close (bs->fd); fail_open: free (bs); return NULL ; }
注释1处用于打开binder设备文件，后面会进行分析。
这里着重说一下open函数，它会调用Kernel Binder部分的binder_open函数，这部分源码位于内核源码中，这里展示的代码版本为goldfish3.4。
用户态和内核态
kernel/goldfish/drivers/staging/android/binder.c
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 static int binder_open (struct inode *nodp, struct file *filp) struct binder_proc *proc; binder_debug (BINDER_DEBUG_OPEN_CLOSE, "binder_open: %d:%d\n" , current->group_leader->pid, current->pid); proc = kzalloc (sizeof (*proc), GFP_KERNEL); if (proc == NULL ) return -ENOMEM; get_task_struct (current); proc->tsk = current; INIT_LIST_HEAD (&proc->todo); init_waitqueue_head (&proc->wait); proc->default_priority = task_nice (current); binder_lock (__func__); binder_stats_created (BINDER_STAT_PROC); hlist_add_head (&proc->proc_node, &binder_procs); proc->pid = current->group_leader->pid; INIT_LIST_HEAD (&proc->delivered_death); filp->private_data = proc; binder_unlock (__func__); ... return 0 ; }
注释1处的binder_proc结构体代表binder进程，用于管理binder的各种信息。注释2处用于为binder_proc分配内存空间。注释3处将binder_proc赋值给file指针的private_data变量，后面的1.2小节会再次提到这个private_data变量。
注册成为Binder机制的上下文管理者 binder_become_context_manager函数用于将servicemanager注册成为Binder机制的上下文管理者，这个管理者在整个系统只有一个，代码如下所示。frameworks/native/cmds/servicemanager/binder.c
1 2 3 4 int binder_become_context_manager (struct binder_state *bs) return ioctl (bs->fd, BINDER_SET_CONTEXT_MGR, 0 ); }
ioctl函数会调用Binder驱动的binder_ioctl函数，binder_ioctl函数代码比较多，这里截取BINDER_SET_CONTEXT_MGR的处理部分，代码如下所示。kernel/goldfish/drivers/staging/android/binder.c
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 static long binder_ioctl (struct file *filp, unsigned int cmd, unsigned long arg) int ret; struct binder_proc *proc = filp->private_data; struct binder_thread *thread; unsigned int size = _IOC_SIZE(cmd); void __user *ubuf = (void __user *)arg; trace_binder_ioctl (cmd, arg); ret = wait_event_interruptible (binder_user_error_wait, binder_stop_on_user_error < 2 ); if (ret) goto err_unlocked; binder_lock (__func__); thread = binder_get_thread (proc); if (thread == NULL ) { ret = -ENOMEM; goto err; } switch (cmd) { ... case BINDER_SET_CONTEXT_MGR: if (binder_context_mgr_node != NULL ) { printk (KERN_ERR "binder: BINDER_SET_CONTEXT_MGR already set\n" ); ret = -EBUSY; goto err; } ret = security_binder_set_context_mgr (proc->tsk); if (ret < 0 ) goto err; if (binder_context_mgr_uid != -1 ) { if (binder_context_mgr_uid != current->cred->euid) { printk (KERN_ERR "binder: BINDER_SET_" "CONTEXT_MGR bad uid %d != %d\n" , current->cred->euid, binder_context_mgr_uid); ret = -EPERM; goto err; } } else binder_context_mgr_uid = current->cred->euid; binder_context_mgr_node = binder_new_node (proc, NULL , NULL ); if (binder_context_mgr_node == NULL ) { ret = -ENOMEM; goto err; } binder_context_mgr_node->local_weak_refs++; binder_context_mgr_node->local_strong_refs++; binder_context_mgr_node->has_strong_ref = 1 ; binder_context_mgr_node->has_weak_ref = 1 ; break ; ... err_unlocked: trace_binder_ioctl_done (ret); return ret; }
注释1处将file指针中的private_data变量赋值给binder_proc，这个private_data变量在binder_open函数中讲过，是一个binder_proc结构体。注释2处的binder_get_thread函数用于获取binder_thread，binder_thread结构体指的是binder线程，binder_get_thread函数内部会从传入的参数binder_proc中查找binder_thread，如果查询到直接返回，如果查询不到会创建一个新的binder_thread并返回。
循环等待和处理client端发来的请求 servicemanager成功注册成为Binder机制的上下文管理者后，servicemanager就是Binder机制的“总管”了，它需要在系统运行期间处理client端的请求，由于client端的请求不确定何时发送，因此需要通过无限循环来实现，实现这一需求的函数就是binder_loop。frameworks/native/cmds/servicemanager/binder.c
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 void binder_loop (struct binder_state *bs, binder_handler func) int res; struct binder_write_read bwr; uint32_t readbuf[32 ]; bwr.write_size = 0 ; bwr.write_consumed = 0 ; bwr.write_buffer = 0 ; readbuf[0 ] = BC_ENTER_LOOPER; binder_write (bs, readbuf, sizeof (uint32_t )); for (;;) { bwr.read_size = sizeof (readbuf); bwr.read_consumed = 0 ; bwr.read_buffer = (uintptr_t ) readbuf; res = ioctl (bs->fd, BINDER_WRITE_READ, &bwr); if (res < 0 ) { ALOGE ("binder_loop: ioctl failed (%s)\n" , strerror (errno)); break ; } res = binder_parse (bs, 0 , (uintptr_t ) readbuf, bwr.read_consumed, func); if (res == 0 ) { ALOGE ("binder_loop: unexpected reply?!\n" ); break ; } if (res < 0 ) { ALOGE ("binder_loop: io error %d %s\n" , res, strerror (errno)); break ; } } }
注释1处将BC_ENTER_LOOPER指令通过binder_write函数写入到Binder驱动中，这样当前线程（ServiceManager的主线程）就成为了一个Binder线程，这样就可以处理进程间的请求了。
由于binder_write函数的调用链中涉及到了内核空间和用户空间的交互，因此这里着重讲解下。
frameworks/native/cmds/servicemanager/binder.c
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 int binder_write (struct binder_state *bs, void *data, size_t len) struct binder_write_read bwr; int res; bwr.write_size = len; bwr.write_consumed = 0 ; bwr.write_buffer = (uintptr_t ) data; bwr.read_size = 0 ; bwr.read_consumed = 0 ; bwr.read_buffer = 0 ; res = ioctl (bs->fd, BINDER_WRITE_READ, &bwr); if (res < 0 ) { fprintf (stderr,"binder_write: ioctl failed (%s)\n" , strerror (errno)); } return res; }
注释1处定义binder_write_read结构体，接下来的代码对bwr进行赋值，其中需要注意的是，注释2处的data的值为BC_ENTER_LOOPER。注释3处的ioctl函数将会bwr中的数据发送给binder驱动，我们已经知道了ioctl函数在Kernel Binder中对应的函数为binder_ioctl，此前分析过这个函数，这里截取BINDER_WRITE_READ命令处理部分。
kernel/goldfish/drivers/staging/android/binder.c
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 static long binder_ioctl (struct file *filp, unsigned int cmd, unsigned long arg) ... void __user *ubuf = (void __user *)arg; ... switch (cmd) { case BINDER_WRITE_READ: { struct binder_write_read bwr; if (size != sizeof (struct binder_write_read)) { ret = -EINVAL; goto err; } if (copy_from_user (&bwr, ubuf, sizeof (bwr))) { ret = -EFAULT; goto err; } binder_debug (BINDER_DEBUG_READ_WRITE, "binder: %d:%d write %ld at %08lx, read %ld at %08lx\n" , proc->pid, thread->pid, bwr.write_size, bwr.write_buffer, bwr.read_size, bwr.read_buffer); if (bwr.write_size > 0 ) { ret = binder_thread_write (proc, thread, (void __user *)bwr.write_buffer, bwr.write_size, &bwr.write_consumed); trace_binder_write_done (ret); if (ret < 0 ) { bwr.read_consumed = 0 ; if (copy_to_user (ubuf, &bwr, sizeof (bwr))) ret = -EFAULT; goto err; } } ... binder_debug (BINDER_DEBUG_READ_WRITE, "binder: %d:%d wrote %ld of %ld, read return %ld of %ld\n" , proc->pid, thread->pid, bwr.write_consumed, bwr.write_size, bwr.read_consumed, bwr.read_size); if (copy_to_user (ubuf, &bwr, sizeof (bwr))) { ret = -EFAULT; goto err; } break ; } ... return ret; }
注释1处的copy_from_user函数，在本系列的第一篇**[Android Binder原理（一）学习Binder前必须要了解的知识点](# Android Binder原理（一）学习Binder前必须要了解的知识点)**提过。在这里，它用于将把用户空间数据ubuf拷贝出来保存到内核数据bwr（binder_write_read结构体）中。
总结 ServiceManager的启动过程实际上就是分析ServiceManager的入口函数，在入口函数中主要做了三件事，本篇深入到内核源码来对这三件逐一进行分析，由于涉及的函数比较多，这篇文章只介绍了我们需要掌握的，剩余大家可以自行阅读源码，比如binder_thread_write、copy_to_user函数。
Binder原理（五）系统服务的获取过程 在本系列的此前文章中，以MediaPlayerService为例，讲解了系统服务是如何注册的（addService），既然有注册那肯定也要有获取，本篇文章仍旧以MediaPlayerService为例，来讲解系统服务的获取过程（getService）。文章会分为两个部分进行讲解，分别是客户端MediaPlayerService请求获取服务和服务端ServiceManager处理请求，先来学习第一部分。
要想获取MediaPlayerService，需要先调用getMediaPlayerService函数，如下所示。
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 IMediaDeathNotifier::getMediaPlayerService () { ALOGV ("getMediaPlayerService" ); Mutex::Autolock _l(sServiceLock); if (sMediaPlayerService == 0 ) { sp<IServiceManager> sm = defaultServiceManager (); sp<IBinder> binder; do { binder = sm->getService (String16 ("media.player" )); if (binder != 0 ) { break ; } ALOGW ("Media player service not published, waiting..." ); usleep (500000 ); } while (true ); if (sDeathNotifier == NULL ) { sDeathNotifier = new DeathNotifier (); } binder->linkToDeath (sDeathNotifier); sMediaPlayerService = interface_cast <IMediaPlayerService>(binder); } ALOGE_IF (sMediaPlayerService == 0 , "no media player service!?" ); return sMediaPlayerService; }
注释1处的defaultServiceManager返回的是BpServiceManager，注释2处获取名为”media.player”的系统服务（MediaPlayerService），返回的值为BpBinder。由于这个时候MediaPlayerService可能还没有向ServiceManager注册，那么就不能满足注释3的条件，在注释4处休眠0.5s后继续调用getService函数，直到获取服务对应的为止。
注释2处的获取服务是本文的重点，BpServiceManager的getService函数如下所示。frameworks/native/libs/binder/IServiceManager.cpp::BpServiceManager
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 virtual sp<IBinder> getService (const String16& name) const { ... int n = 0 ; while (uptimeMillis () < timeout) { n++; if (isVendorService) { ALOGI ("Waiting for vendor service %s..." , String8 (name).string ()); CallStack stack (LOG_TAG) ; } else if (n%10 == 0 ) { ALOGI ("Waiting for service %s..." , String8 (name).string ()); } usleep (1000 *sleepTime); sp<IBinder> svc = checkService (name); if (svc != NULL ) return svc; } ALOGW ("Service %s didn't start. Returning NULL" , String8 (name).string ()); return NULL ; }
getService函数中主要做的事就是循环的查询服务是否存在，如果不存在就继续查询，查询服务用到了注释1处的checkService函数，代码如下所示。frameworks/native/libs/binder/IServiceManager.cpp::BpServiceManager
1 2 3 4 5 6 7 8 virtual sp<IBinder> checkService ( const String16& name) const Parcel data, reply; data.writeInterfaceToken (IServiceManager::getInterfaceDescriptor ()); data.writeString16 (name); remote ()->transact (CHECK_SERVICE_TRANSACTION, data, &reply); return reply.readStrongBinder (); }
注释1处的data，看过上一篇文章的同学应该很熟悉，它出现在BpServiceManager的addService函数中，data是一个数据包，后面会不断的将数据写入到data中。注释2处将字符串”media.player”写入到data中。
frameworks/native/libs/binder/BpBinder.cpp
1 2 3 4 5 6 7 8 9 10 11 12 status_t BpBinder::transact ( uint32_t code, const Parcel& data, Parcel* reply, uint32_t flags) if (mAlive) { status_t status = IPCThreadState::self ()->transact ( mHandle, code, data, reply, flags); if (status == DEAD_OBJECT) mAlive = 0 ; return status; } return DEAD_OBJECT; }
BpBinder将逻辑处理交给IPCThreadState，后面的调用链在=Android Binder原理（三）系统服务的注册过程 中讲过，这里再次简单的过一遍，IPCThreadState::self()会创建创建IPCThreadState，IPCThreadState的transact函数如下所示。frameworks/native/libs/binder/IPCThreadState.cpp
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 status_t IPCThreadState::transact (int32_t handle, uint32_t code, const Parcel& data, Parcel* reply, uint32_t flags) status_t err; flags |= TF_ACCEPT_FDS; ... err = writeTransactionData (BC_TRANSACTION, flags, handle, code, data, NULL ); if (err != NO_ERROR) { if (reply) reply->setError (err); return (mLastError = err); } if ((flags & TF_ONE_WAY) == 0 ) { ... if (reply) { err = waitForResponse (reply); } else { Parcel fakeReply; err = waitForResponse (&fakeReply); } ... } else { err = waitForResponse (NULL , NULL ); } return err; }
调用BpBinder的transact函数实际上就是调用IPCThreadState的transact函数。注释1处的writeTransactionData函数用于传输数据，其中第一个参数BC_TRANSACTION代表向Binder驱动发送命令协议。frameworks/native/libs/binder/IPCThreadState.cpp
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 status_t IPCThreadState::waitForResponse (Parcel *reply, status_t *acquireResult) uint32_t cmd; int32_t err; while (1 ) { if ((err=talkWithDriver ()) < NO_ERROR) break ; err = mIn.errorCheck (); if (err < NO_ERROR) break ; if (mIn.dataAvail () == 0 ) continue ; cmd = (uint32_t )mIn.readInt32 (); IF_LOG_COMMANDS () { alog << "Processing waitForResponse Command: " << getReturnString (cmd) << endl; } switch (cmd) { case BR_TRANSACTION_COMPLETE: if (!reply && !acquireResult) goto finish; break ; ... default : err = executeCommand (cmd); if (err != NO_ERROR) goto finish; break ; } } finish: ... return err; }
注释1处的talkWithDriver函数的内部通过ioctl与Binder驱动进行通信，代码如下所示。frameworks/native/libs/binder/IPCThreadState.cpp
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 status_t IPCThreadState::talkWithDriver (bool doReceive) if (mProcess->mDriverFD <= 0 ) { return -EBADF; } binder_write_read bwr; const bool needRead = mIn.dataPosition () >= mIn.dataSize (); const size_t outAvail = (!doReceive || needRead) ? mOut.dataSize () : 0 ; bwr.write_size = outAvail; bwr.write_buffer = (uintptr_t )mOut.data (); if (doReceive && needRead) { bwr.read_size = mIn.dataCapacity (); bwr.read_buffer = (uintptr_t )mIn.data (); } else { bwr.read_size = 0 ; bwr.read_buffer = 0 ; } ... if ((bwr.write_size == 0 ) && (bwr.read_size == 0 )) return NO_ERROR; bwr.write_consumed = 0 ; bwr.read_consumed = 0 ; status_t err; do { IF_LOG_COMMANDS () { alog << "About to read/write, write size = " << mOut.dataSize () << endl; } #if defined(__ANDROID__) if (ioctl (mProcess->mDriverFD, BINDER_WRITE_READ, &bwr) >= 0 ) err = NO_ERROR; else err = -errno; #else err = INVALID_OPERATION; #endif ... } while (err == -EINTR); ... return err; }
注释1处的 binder_write_read是和Binder驱动通信的结构体，在注释2和3处将mOut、mIn赋值给binder_write_read的相应字段，最终通过注释4处的ioctl函数和Binder驱动进行通信。这一过程的时序图如下所示。
这时我们需要再次查看[Android Binder原理（三）系统服务的注册过程](#Android Binder原理（三）系统服务的注册过程)这篇第2小节给出的图。
从这张简化的流程图可以看出，我们当前分析的是客户端进程的流程，当MediaPlayerService向Binder驱动发送BC_TRANSACTION命令后，Binder驱动会向ServiceManager发送BR_TRANSACTION命令，接下来我们来查看服务端ServiceManager是如何处理获取服务这一请求的。
服务端ServiceManager处理请求 说到服务端ServiceManager处理请求，不得不说到ServiceManager的启动过程，具体的请看[Android Binder原理（四）ServiceManager的启动过程](#Android Binder原理（四）ServiceManager的启动过程) 这篇。
frameworks/native/cmds/servicemanager/service_manager.c
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 int main (int argc, char ** argv) ... bs = binder_open (driver, 128 *1024 ); ... if (binder_become_context_manager (bs)) { ALOGE ("cannot become context manager (%s)\n" , strerror (errno)); return -1 ; } ... if (getcon (&service_manager_context) != 0 ) { ALOGE ("SELinux: Failed to acquire service_manager context. Aborting.\n" ); abort (); } binder_loop (bs, svcmgr_handler); return 0 ; }
main函数主要做了三件事，其中最后一件事就是调用binder_loop函数，这里需要注意，它的第二个参数为svcmgr_handler，后面会再次提到svcmgr_handler。frameworks/native/cmds/servicemanager/binder.c
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 void binder_loop (struct binder_state *bs, binder_handler func) ... for (;;) { bwr.read_size = sizeof (readbuf); bwr.read_consumed = 0 ; bwr.read_buffer = (uintptr_t ) readbuf; res = ioctl (bs->fd, BINDER_WRITE_READ, &bwr); if (res < 0 ) { ALOGE ("binder_loop: ioctl failed (%s)\n" , strerror (errno)); break ; } res = binder_parse (bs, 0 , (uintptr_t ) readbuf, bwr.read_consumed, func); if (res == 0 ) { ALOGE ("binder_loop: unexpected reply?!\n" ); break ; } if (res < 0 ) { ALOGE ("binder_loop: io error %d %s\n" , res, strerror (errno)); break ; } } }
在无限循环中不断的调用ioctl函数，它不断的使用BINDER_WRITE_READ指令查询Binder驱动中是否有新的请求，如果有就交给binder_parse函数处理。如果没有，当前线程就会在Binder驱动中睡眠，等待新的进程间通信请求。frameworks/native/cmds/servicemanager/binder.c
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 int binder_parse (struct binder_state *bs, struct binder_io *bio, uintptr_t ptr, size_t size, binder_handler func) int r = 1 ; uintptr_t end = ptr + (uintptr_t ) size; while (ptr < end) { uint32_t cmd = *(uint32_t *) ptr; ptr += sizeof (uint32_t ); #if TRACE fprintf (stderr,"%s:\n" , cmd_name (cmd)); #endif switch (cmd) { ... case BR_TRANSACTION: { struct binder_transaction_data *txn = (struct binder_transaction_data *) ptr; if ((end - ptr) < sizeof (*txn)) { ALOGE ("parse: txn too small!\n" ); return -1 ; } binder_dump_txn (txn); if (func) { unsigned rdata[256 /4 ]; struct binder_io msg; struct binder_io reply; int res; bio_init (&reply, rdata, sizeof (rdata), 4 ); bio_init_from_txn (&msg, txn); res = func (bs, txn, &msg, &reply); if (txn->flags & TF_ONE_WAY) { binder_free_buffer (bs, txn->data.ptr.buffer); } else { binder_send_reply (bs, &reply, txn->data.ptr.buffer, res); } } ptr += sizeof (*txn); break ; } ... } return r; }
这里截取了BR_TRANSACTION命令的处理部分，注释1出的func通过一路传递指向的是svcmgr_handler，svcmgr_handler函数如下所示。frameworks/native/cmds/servicemanager/service_manager.c
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 int svcmgr_handler (struct binder_state *bs, struct binder_transaction_data *txn, struct binder_io *msg, struct binder_io *reply) ... switch (txn->code) { case SVC_MGR_GET_SERVICE: case SVC_MGR_CHECK_SERVICE: s = bio_get_string16 (msg, &len); if (s == NULL ) { return -1 ; } handle = do_find_service (s, len, txn->sender_euid, txn->sender_pid); if (!handle) break ; bio_put_ref (reply, handle); return 0 ; ... default : ALOGE ("unknown code %d\n" , txn->code); return -1 ; } bio_put_uint32 (reply, 0 ); return 0 ; }
当要获取服务时，会调用do_find_service函数，代码如下所示。frameworks/native/cmds/servicemanager/service_manager.c
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 uint32_t do_find_service (const uint16_t *s, size_t len, uid_t uid, pid_t spid) struct svcinfo *si = find_svc (s, len); if (!si || !si->handle) { return 0 ; } if (!si->allow_isolated) { uid_t appid = uid % AID_USER; if (appid >= AID_ISOLATED_START && appid <= AID_ISOLATED_END) { return 0 ; } } if (!svc_can_find (s, len, spid, uid)) { return 0 ; } return si->handle; }
注释1处的find_svc函数用于查询服务，返回的svcinfo是一个结构体，其内部包含了服务的handle值，最终会返回服务的handle值。接着来看find_svc函数：frameworks/native/cmds/servicemanager/service_manager.c
1 2 3 4 5 6 7 8 9 10 11 12 struct svcinfo *find_svc (const uint16_t *s16, size_t len){ struct svcinfo *si; for (si = svclist; si; si = si->next) { if ((len == si->len) && !memcmp (s16, si->name, len * sizeof (uint16_t ))) { return si; } } return NULL ; }
系统服务的注册流程中，在Kernel Binder中会调用do_add_service函数，其内部会将包含服务名和handle值的svcinfo保存到svclist列表中。同样的，在获取服务的流程中，find_svc函数中会遍历svclist列表，根据服务名查找对应服务是否已经注册，如果已经注册就会返回对应的svcinfo，如果没有注册就返回NULL。
总结 这篇将系统服务的获取过程分为两个部分，代码涉及到了Native Binder和Kernel Binder。在下一篇文章中会继续学习Java Binder相关的内容。
Binder原理（六）Java Binder的初始化 在[Android Binder原理（一）学习Binder前必须要了解的知识点](#Android Binder原理（一）学习Binder前必须要了解的知识点)这篇中，我根据Android系统的分层，将Binder机制分为了三层：
Java Binder (对应Framework层的Binder)
Native Binder(对应Native层的Binder)
Kernel Binder(对应Kernel层的Binder)
在此前，我一直都在介绍Native Binder和Kernel Binder的内容，它们的架构简单总结为下图。
在[Android Binder原理（二）ServiceManager中的Binder机制](#Android Binder原理（二）ServiceManager中的Binder机制)这篇中，我讲过BpBinder是Client端与Server交互的代理类，而BBinder则代表了Server端，那么上图就可以改为：
Java Binder的JNI注册 Java Binder要想和Native Binder进行通信，需要通过JNI，JNI的注册是在Zygote进程启动过程中注册的，代码如下所示。frameworks/base/core/jni/AndroidRuntime.cpp
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 void AndroidRuntime::start (const char * className, const Vector<String8>& options, bool zygote) ... JniInvocation jni_invocation; jni_invocation.Init (NULL ); JNIEnv* env; if (startVm (&mJavaVM, &env, zygote) != 0 ) { return ; } onVmCreated (env); if (startReg (env) < 0 ) { ALOGE ("Unable to register all android natives\n" ); return ; } ... }
注释1处用于启动Java虚拟机，注释2处startReg函数用于完成虚拟机的JNI注册，关于AndroidRuntime的start函数的具体分析见[Android系统启动流程（二）解析Zygote进程启动过程](# Android系统启动流程（二）解析Zygote进程启动过程)这篇。frameworks/base/core/jni/AndroidRuntime.cpp
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 int AndroidRuntime::startReg (JNIEnv* env) ATRACE_NAME ("RegisterAndroidNatives" ); androidSetCreateThreadFunc ((android_create_thread_fn) javaCreateThreadEtc); ALOGV ("--- registering native functions ---\n" ); env->PushLocalFrame (200 ); if (register_jni_procs (gRegJNI, NELEM (gRegJNI), env) < 0 ) { env->PopLocalFrame (NULL ); return -1 ; } env->PopLocalFrame (NULL ); return 0 ; }
注释1处的register_jni_procs函数的作用就是循环调用gRegJNI数组的成员所对应的方法，如下所示。
1 2 3 4 5 6 7 8 9 10 11 12 static int register_jni_procs (const RegJNIRec array[], size_t count, JNIEnv* env) for (size_t i = 0 ; i < count; i++) { if (array[i].mProc (env) < 0 ) { #ifndef NDEBUG ALOGD ("----------!!! %s failed to load\n" , array[i].mName); #endif return -1 ; } } return 0 ; }
gRegJNI数组中有100多个成员变量：
1 2 3 4 5 6 7 8 static const RegJNIRec gRegJNI[] = { REG_JNI (register_com_android_internal_os_RuntimeInit), REG_JNI (register_com_android_internal_os_ZygoteInit_nativeZygoteInit), REG_JNI (register_android_os_SystemClock), ... REG_JNI (register_android_os_Binder), ... };
其中REG_JNI是一个宏定义：
1 2 3 4 #define REG_JNI(name) { name } struct RegJNIRec { int (*mProc)(JNIEnv*); };
实际上就是调用参数名所对应的函数。负责Java Binder和Native Binder通信的函数为注释1处的register_android_os_Binder，代码如下所示。frameworks/base/core/jni/android_util_Binder.cpp
1 2 3 4 5 6 7 8 9 10 11 12 13 14 int register_android_os_Binder (JNIEnv* env) if (int_register_android_os_Binder (env) < 0 ) return -1 ; if (int_register_android_os_BinderInternal (env) < 0 ) return -1 ; if (int_register_android_os_BinderProxy (env) < 0 ) return -1 ; ... return 0 ; }
register_android_os_Binder函数做了三件事，分别是:
它们是Java Binder关联类的一小部分，它们的关系如下图所示。
IBinder接口中定义了很多整型的变量，其中定义一个叫做FLAG_ONEWAY的整形变量。客户端发起调用时，客户端一般会阻塞，直到服务端返回结果。设置FLAG_ONEWAY后，客户端只需要把请求发送到服务端就可以立即返回，而不需要等待服务端的结果，这是一种非阻塞方式。
Binder和BinderProxy实现了IBinder接口，Binder是服务端的代表，而BinderProxy是客户端的代表。
BinderInternal只是在Binder框架中被使用，其内部类GcWatcher用于处理和Binder的垃圾回收。
Parcel是一个数据包装器，它可以在进程间进行传递，Parcel既可以传递基本数据类型也可以传递Binder对象，Binder通信就是通过Parcel来进行客户端与服务端数据交互。Parcel的实现既有Java部分，也有Native部分，具体实现在Native部分中。
下面分别对Binder、BinderInternal这两个类的注册进行分析。
Binder类的注册 调用int_register_android_os_Binder函数来完成Binder类的注册，代码如下所示。frameworks/base/core/jni/android_util_Binder.cpp
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 static const JNINativeMethod gBinderMethods[] = { { "getCallingPid" , "()I" , (void *)android_os_Binder_getCallingPid }, { "getCallingUid" , "()I" , (void *)android_os_Binder_getCallingUid }, { "clearCallingIdentity" , "()J" , (void *)android_os_Binder_clearCallingIdentity }, { "restoreCallingIdentity" , "(J)V" , (void *)android_os_Binder_restoreCallingIdentity }, { "setThreadStrictModePolicy" , "(I)V" , (void *)android_os_Binder_setThreadStrictModePolicy }, { "getThreadStrictModePolicy" , "()I" , (void *)android_os_Binder_getThreadStrictModePolicy }, { "flushPendingCommands" , "()V" , (void *)android_os_Binder_flushPendingCommands }, { "getNativeBBinderHolder" , "()J" , (void *)android_os_Binder_getNativeBBinderHolder }, { "getNativeFinalizer" , "()J" , (void *)android_os_Binder_getNativeFinalizer }, { "blockUntilThreadAvailable" , "()V" , (void *)android_os_Binder_blockUntilThreadAvailable } }; const char * const kBinderPathName = "android/os/Binder" ;static int int_register_android_os_Binder (JNIEnv* env) jclass clazz = FindClassOrDie (env, kBinderPathName); gBinderOffsets.mClass = MakeGlobalRefOrDie (env, clazz); gBinderOffsets.mExecTransact = GetMethodIDOrDie (env, clazz, "execTransact" , "(IJJI)Z" ); gBinderOffsets.mObject = GetFieldIDOrDie (env, clazz, "mObject" , "J" ); return RegisterMethodsOrDie ( env, kBinderPathName, gBinderMethods, NELEM (gBinderMethods)); }
注释1处的kBinderPathName的值为”android/os/Binder”，这是Binder在Java Binder中的全路径名。
gBinderMethods的定义如下所示。
1 2 3 4 5 6 7 static struct bindernative_offsets_t { jclass mClass; jmethodID mExecTransact; jfieldID mObject; } gBinderOffsets;
使用gBinderMethods来保存变量和方法有两个原因：
对于JNI不大熟悉的同学可以看Android深入理解JNI（二）类型转换、方法签名和JNIEnv 这篇文章。
BinderInternal类的注册 调用int_register_android_os_BinderInternal函数来完成BinderInternal类的注册，代码如下所示。frameworks/base/core/jni/android_util_Binder.cpp
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 const char * const kBinderInternalPathName = "com/android/internal/os/BinderInternal" ;static int int_register_android_os_BinderInternal (JNIEnv* env) jclass clazz = FindClassOrDie (env, kBinderInternalPathName); gBinderInternalOffsets.mClass = MakeGlobalRefOrDie (env, clazz); gBinderInternalOffsets.mForceGc = GetStaticMethodIDOrDie (env, clazz, "forceBinderGc" , "()V" ); gBinderInternalOffsets.mProxyLimitCallback = GetStaticMethodIDOrDie (env, clazz, "binderProxyLimitCallbackFromNative" , "(I)V" ); jclass SparseIntArrayClass = FindClassOrDie (env, "android/util/SparseIntArray" ); gSparseIntArrayOffsets.classObject = MakeGlobalRefOrDie (env, SparseIntArrayClass); gSparseIntArrayOffsets.constructor = GetMethodIDOrDie (env, gSparseIntArrayOffsets.classObject, "<init>" , "()V" ); gSparseIntArrayOffsets.put = GetMethodIDOrDie (env, gSparseIntArrayOffsets.classObject, "put" , "(II)V" ); BpBinder::setLimitCallback (android_os_BinderInternal_proxyLimitcallback); return RegisterMethodsOrDie ( env, kBinderInternalPathName, gBinderInternalMethods, NELEM (gBinderInternalMethods)); }
和int_register_android_os_Binder函数的实现类似，主要做了三件事：
还有一个BinderProxy类的注册，它和Binder、BinderInternal的注册过程差不多，这里就不再赘述了，有兴趣的读者可以自行去看源码。
Binder原理（七）Java Binder中系统服务的注册过程 在[Android Binder原理（三）系统服务的注册过程](#Android Binder原理（三）系统服务的注册过程)这篇文章中，我介绍的是Native Binder中的系统服务的注册过程，这一过程的核心是ServiceManager，而在Java Binder中，也有一个ServiceManager，只不过这个ServiceManager是Java文件。
将AMS注册到ServiceManager 在AMS的setSystemProcess方法中，会调用ServiceManager的addService方法，如下所示。frameworks/base/services/core/java/com/android/server/am/ActivityManagerService.java
1 2 3 4 5 6 7 8 9 10 11 public void setSystemProcess () try { ServiceManager.addService (Context.ACTIVITY_SERVICE, this , true , DUMP_FLAG_PRIORITY_CRITICAL | DUMP_FLAG_PRIORITY_NORMAL | DUMP_FLAG_PROTO); .... } catch (PackageManager.NameNotFoundException e) { throw new RuntimeException ( "Unable to find android system package" , e); } ... }
注释1处的Context.ACTIVITY_SERVICE的值为”activity”，作用就是将AMS注册到ServiceManager中。接着来看frameworks/base/core/java/android/os/ServiceManager.java
1 2 3 4 5 6 7 8 public static void addService (String name, IBinder service, boolean allowIsolated, int dumpPriority) try { getIServiceManager ().addService (name, service, allowIsolated, dumpPriority); } catch (RemoteException e) { Log.e (TAG, "error in addService" , e); } }
主要分析getIServiceManager方法返回的是什么，代码如下所示。frameworks/base/core/java/android/os/ServiceManager.java
1 2 3 4 5 6 7 8 private static IServiceManager getIServiceManager () if (sServiceManager != null) { return sServiceManager; } sServiceManager = ServiceManagerNative .asInterface (Binder.allowBlocking (BinderInternal.getContextObject ())); return sServiceManager; }
讲到这里，已经积累了几个点需要分析，分别是：
BinderInternal.getContextObject()
ServiceManagerNative.asInterface()
getIServiceManager().addService()
现在我们来各个击破它们。
BinderInternal.getContextObject() Binder.allowBlocking的作用是将BinderProxy的sWarnOnBlocking值置为false。主要来分析BinderInternal.getContextObject()做了什么，这个方法是一个Native方法，找到它对应的函数：frameworks/base/core/jni/android_util_Binder.cpp
1 2 3 4 static const JNINativeMethod gBinderInternalMethods[] = { { "getContextObject" , "()Landroid/os/IBinder;" , (void *)android_os_BinderInternal_getContextObject }, ... };
对应的函数为android_os_BinderInternal_getContextObject：frameworks/base/core/jni/android_util_Binder.cpp
1 2 3 4 5 static jobject android_os_BinderInternal_getContextObject (JNIEnv* env, jobject clazz) sp<IBinder> b = ProcessState::self ()->getContextObject (NULL ); return javaObjectForIBinder (env, b); }
ProcessState::self()的作用是创建ProcessState，注释1处最终返回的是BpBinder，不理解的可以查看[Android Binder原理（二）ServiceManager中的Binder机制](#Android Binder原理（二）ServiceManager中的Binder机制)这篇文章。
BpBinder是Native Binder中的Client端，这说明Java层的ServiceManager需要Native层的BpBinder，但是这个BpBinder在Java层是无法直接使用，那么就需要传入javaObjectForIBinder函数来做处理，其内部会创建一个BinderProxy对象，这样我们得知 BinderInternal.getContextObject()最终得到的是BinderProxy。
ServiceManagerNative.asInterface() 说到asInterface方法，在Native Binder中也有一个asInterface函数。在[Android Binder原理（二）ServiceManager中的Binder机制](#Android Binder原理（二）ServiceManager中的Binder机制)这篇文章中讲过IServiceManager的asInterface函数，它的作用是用BpBinder做为参数创建BpServiceManager。那么在Java Binder中的asInterface方法的作用又是什么？frameworks/base/core/java/android/os/ServiceManagerNative.java
1 2 3 4 5 6 7 8 9 10 11 12 13 static public IServiceManager asInterface (IBinder obj) { if (obj == null) { return null; } IServiceManager in = (IServiceManager)obj.queryLocalInterface (descriptor); if (in != null) { return in; } return new ServiceManagerProxy (obj); }
根据1.1小节，我们得知obj的值为BinderProxy，那么asInterface方法的作用就是用BinderProxy作为参数创建ServiceManagerProxy。
1 2 sServiceManager = ServiceManagerNative .asInterface (Binder.allowBlocking (BinderInternal.getContextObject ()));
可以理解为：
1 2 sServiceManager = new ServiceManagerProxy（BinderProxy); }
getIServiceManager().addService() 根据1.2节的讲解，getIServiceManager()返回的是ServiceManagerProxy，ServiceManagerProxy是ServiceManagerNative的内部类，它实现了IServiceManager接口。
来查看ServiceManagerProxy的addService方法，frameworks/base/core/java/android/os/ServiceManagerNative.java::ServiceManagerProxy
1 2 3 4 5 6 7 8 9 10 11 12 13 public void addService (String name, IBinder service, boolean allowIsolated, int dumpPriority) throws RemoteException { Parcel data = Parcel.obtain (); Parcel reply = Parcel.obtain (); data.writeInterfaceToken (IServiceManager.descriptor); data.writeString (name); data.writeStrongBinder (service); data.writeInt (allowIsolated ? 1 : 0 ); data.writeInt (dumpPriority); mRemote.transact (ADD_SERVICE_TRANSACTION, data, reply, 0 ); reply.recycle (); data.recycle (); }
注释1处的data.writeStrongBinder很关键，后续会进行分析。这里又看到了Parcel，它是一个数据包装器，将请求数据写入到Parcel类型的对象data中，通过注释1处的mRemote.transact发送出去，mRemote实际上是BinderProxy，BinderProxy.transact是native函数，实现的函数如下所示。frameworks/base/core/jni/android_util_Binder.cpp
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 static jboolean android_os_BinderProxy_transact (JNIEnv* env, jobject obj, jint code, jobject dataObj, jobject replyObj, jint flags) if (dataObj == NULL ) { jniThrowNullPointerException (env, NULL ); return JNI_FALSE; } Parcel* data = parcelForJavaObject (env, dataObj); if (data == NULL ) { return JNI_FALSE; } Parcel* reply = parcelForJavaObject (env, replyObj); if (reply == NULL && replyObj != NULL ) { return JNI_FALSE; } IBinder* target = getBPNativeData (env, obj)->mObject.get (); if (target == NULL ) { jniThrowException (env, "java/lang/IllegalStateException" , "Binder has been finalized!" ); return JNI_FALSE; } ... status_t err = target->transact (code, *data, reply, flags); return JNI_FALSE; }
注释1和注释2处，将Java层的Parcel对象转化成为Native层的Parcel对象。在1.1小节中，我们得知BpBinder会保存到BinderProxy的成员变量mObject中，因此在注释3处，从BinderProxy的成员变量mObject中获取BpBinder。最终会在注释4处调用BpBinder的transact函数，向Binder驱动发送数据，可以看出Java Binder是需要Native Binder支持的，最终的目的就是向Binder驱动发送和接收数据。
引出JavaBBinder 接着回过头来分析1.3小节遗留下来的data.writeStrongBinder(service)，代码如下所示。frameworks/base/core/java/android/os/Parcel.java
1 2 3 public final void writeStrongBinder (IBinder ll) nativeWriteStrongBinder (mNativePtr, val); }
nativeWriteStrongBinder是Native方法，实现的函数为android_os_Parcel_writeStrongBinder：frameworks/base/core/jni/android_os_Parcel.cpp
1 2 3 4 5 6 7 8 9 10 static void android_os_Parcel_writeStrongBinder (JNIEnv* env, jclass clazz, jlong nativePtr, jobject object) Parcel* parcel = reinterpret_cast <Parcel*>(nativePtr); if (parcel != NULL ) { const status_t err = parcel->writeStrongBinder (ibinderForJavaObject (env, object)); if (err != NO_ERROR) { signalExceptionForError (env, clazz, err); } } }
接着查看注释1处ibinderForJavaObject函数：frameworks/base/core/jni/android_util_Binder.cpp
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 sp<IBinder> ibinderForJavaObject (JNIEnv* env, jobject obj) if (obj == NULL ) return NULL ; if (env->IsInstanceOf (obj, gBinderOffsets.mClass)) { JavaBBinderHolder* jbh = (JavaBBinderHolder*) env->GetLongField (obj, gBinderOffsets.mObject); return jbh->get (env, obj); } if (env->IsInstanceOf (obj, gBinderProxyOffsets.mClass)) { return getBPNativeData (env, obj)->mObject; } ALOGW ("ibinderForJavaObject: %p is not a Binder object" , obj); return NULL ; }
注释2处，如果obj是Java层的BinderProxy类，则返回BpBinder。frameworks/base/core/jni/android_util_Binder.cpp::JavaBBinderHolder
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 class JavaBBinderHolder { public : sp<JavaBBinder> get (JNIEnv* env, jobject obj) { AutoMutex _l(mLock); sp<JavaBBinder> b = mBinder.promote (); if (b == NULL ) { b = new JavaBBinder (env, obj); mBinder = b; ALOGV ("Creating JavaBinder %p (refs %p) for Object %p, weakCount=%" PRId32 "\n" , b.get (), b->getWeakRefs (), obj, b->getWeakRefs ()->getWeakCount ()); } return b; } sp<JavaBBinder> getExisting () { AutoMutex _l(mLock); return mBinder.promote (); } private : Mutex mLock; wp<JavaBBinder> mBinder; };
成员变量mBinder是wp<JavaBBinder>类型的弱引用，在注释1处得到sp<JavaBBinder>类型的强引用b，在注释2处创建JavaBBinder并赋值给b。那么，JavaBBinderHolder的get函数返回的是JavaBBinder。
data.writeStrongBinder(service)在本文中等价于：
1 data.writeStrongBinder(new JavaBBinder(env，Binder))。
讲到这里可以得知ServiceManager.addService()传入的并不是AMS本身，而是JavaBBinder。
解析JavaBBinder 接着来分析JavaBBinder，查看它的构造函数：frameworks/base/core/jni/android_util_Binder.cpp::JavaBBinderHolder::JavaBBinder
1 2 3 4 5 6 7 8 9 10 11 class JavaBBinder : public BBinder{ public : JavaBBinder (JNIEnv* env, jobject c) : mVM (jnienv_to_javavm (env)), mObject (env->NewGlobalRef (object)) { ALOGV ("Creating JavaBBinder %p\n" , this ); gNumLocalRefsCreated.fetch_add (1 , std::memory_order_relaxed); gcIfManyNewRefs (env); } ...
可以发现JavaBBinder继承了BBinder，那么JavaBBinder的作用是什么呢？当Binder驱动得到客户端的请求，紧接着会将响应发送给JavaBBinder，这时会调用JavaBBinder的onTransact函数，代码如下所示。frameworks/base/core/jni/android_util_Binder.cpp::JavaBBinderHolder::JavaBBinder
1 2 3 4 5 6 7 8 9 10 11 12 13 virtual status_t onTransact ( uint32_t code, const Parcel& data, Parcel* reply, uint32_t flags = 0 ) { JNIEnv* env = javavm_to_jnienv (mVM); ALOGV ("onTransact() on %p calling object %p in env %p vm %p\n" , this , mObject, env, mVM); IPCThreadState* thread_state = IPCThreadState::self (); const int32_t strict_policy_before = thread_state->getStrictModePolicy (); jboolean res = env->CallBooleanMethod (mObject, gBinderOffsets.mExecTransact, code, reinterpret_cast <jlong>(&data), reinterpret_cast <jlong>(reply), flags); ... return res != JNI_FALSE ? NO_ERROR : UNKNOWN_TRANSACTION; }
在注释1处会调用Java层Binder的execTransact函数：frameworks/base/core/java/android/os/Binder.java
1 2 3 4 5 6 7 8 9 10 11 12 13 14 private boolean execTransact (int code, long dataObj, long replyObj, int flags) ... try { if (tracingEnabled) { Trace.traceBegin (Trace.TRACE_TAG_ALWAYS, getClass ().getName () + ":" + code); } res = onTransact (code, data, reply, flags); } catch (RemoteException|RuntimeException e) { ... } ... return res; }
关键点是注释1处的onTransact函数，AMS实现了onTransact函数，从而完成业务实现。
Java Binder架构 Binder架构如下图所示。
Native Binder的部分在此前的文章已经讲过，这里主要来说说Java Binder部分，从图中可以看到：
Zygote Zygote(一)：Android系统的启动过程及Zygote的启动过程 init进程 作为Android开发者和Android使用者，相信每个人都接触过多种Android设备，不管是哪种品牌、哪种类型的Android设置，在使用之前都要完成开机操作，对于普通用户来说开机只是一个操作过程，但对于开发者有没有想过Android是如何开机的？是如何从断电状态启动到可操作交互的？开发者都听过init进程、孵化器进程已经开发中使用的各种服务，那么它们又是如何启动如何工作的呢？带着这些问题进入本篇文章的主题Androdi系统的启动过程；
启动电源：按下电源后，程序从固定地方开始加载引导程序到RAM中
引导程序BootLoader：Android系统开始执行引导程序，并同时拉起并运行系统的OS
Linux内核启动：当内核启动完成后，首先寻找init.rc配置文件并启动init进程
init进程启动：在init进程中完成属性服务的初始、Zygote进程的启动
由上面的程序启动过程知道，程序在执行完引导程序并启动内核后，首先会查找init文件，在init文件中首先执行main（）方法
1 2 3 4 5 6 7 8 9 10 11 12 13 ...... property_init(); ...... sigchld_handler_init(); ...... start_property_service(); ...... LoadBootScripts(am, sm); static void LoadBootScripts (ActionManager& action_manager, ServiceList& service_list) { Parser parser = CreateParser(action_manager, service_list); parser.ParseConfig("/init.rc" ); }
在main（）函数中主要执行一下操作：
初始化和启动属性服务
设置进程信号处理
解析init.rc配置文件
属性服务初始化与启动
创建非阻塞的Socket
调用listen函数对对属性进行监听
当有数据更新时，init进程会调用handle_property_set_fd函数进行处理
服务属性接收到客户端请求时调用handle_property_set_fd（）处理数据
根据属性分类处理：普通属性、控制属性
设置进程信号处理
僵尸进程：父进程通过Fork创建子进程，当子进程终止之后，如果父进程不知道此时子进程已结束，此时系统中会仍然保存着进程的信息，那么子进程就会成为僵尸进程
僵尸进程危害：系统资源有限，僵尸进程会占用系统资源，当资源耗尽时系统将无法创建新的进程
由僵尸进程的定义知道，出现僵尸进程的原因就是父进程与子进程之间通信中断，signal_handler_init函数就是在父进程中监听子进程的状态，在子进程暂停或终止时会发送SIGCHLD信号，signal_handler_init会接收和处理信号，当接收到子进程终止时及时的释放资源
解析init配置文件 配置文件的解析和处理也是init进程中最主要的部分，安卓中将系统的配置文件保存在init.rc文件中，而Android 8.0之后对init.rc文件浸信会拆分，将每个服务以启动脚本的形式单独存在，然后在init.rc中引入所需要的服务脚本，在启动的时候就可以实现所有服务的启动，这里以接下来要分析的Zygote的启动脚本为例，看看系统是如何定义和处理脚本的
1 2 3 4 5 6 7 8 9 10 11 12 13 14 service zygote /system/bin/app_process64 -Xzygote /system/bin --zygote --start-system-server class main priority -20 user root group root readproc reserved_disk socket zygote stream 660 root system onrestart write /sys/android_power/request_state wake onrestart write /sys/power/state on onrestart restart audioserver onrestart restart cameraserver onrestart restart media onrestart restart netd onrestart restart wificond writepid /dev/cpuset/foreground/tasks
启动脚本中参数介绍：
zygote：创建的进程名称
/system/bin/app_process64 ：执行的文件路径
class main：表示Zygote的classname为main，后面会根据main查找Zygote服务
onrestart：当服务启动时需要重启的服务
上面启动脚本文件的名称为init.zygote64.rc，脚本文件名称表示只支持64系统，不过有的启动过脚本会同时支持32为和64为系统，如init.zygote64_32.rc
1 2 3 4 5 6 7 8 9 service zygote /system/bin/app_process64 -Xzygote /system/bin --zygote --start-system-server --socket-name=zygote class main ...... writepid /dev/cpuset/foreground/tasks service zygote_secondary /system/bin/app_process32 -Xzygote /system/bin --zygote --socket-name=zygote_secondary --enable-lazy-preload class main ....... writepid /dev/cpuset/foreground/tasks
init.zygote64_32.rc脚本文件中有有两个Zygote服务，一个主模式支持64位的名为zygote进程，另一个辅模式支持32为名为zygote_secondary进程，系统会根据设备的属性决定启动的服务；
init进程中会使用ServerParse对Service的启动脚本进行解析，最终会针对启动脚本中的每个服务创建对应的实例，然后将所有的对象实例缓存在Service裢表中，在启动服务时就会从此列表中查找对应的服务对象；
Zygote进程启动 在init.rc文件中引入Zygote的启动脚本，所以在解析init.rc配置文件的服务时，就会将Zygote启动脚本中的服务解析保存在Service的裢表中
1 import /init.${ro.zygote}.rc
1 2 3 on nonencrypted class_start main class_start late_start
在解析服务后，会继续init.rc配置文件中的程序，程序执行class_start main，由前面的服务脚本可知classnam为main代表的时Zygote服务，所以此处代表启动Zygote进程，首先会遍历前面保存解析Service的链表，查找classname为main（）的服务，然后执行Service中的start（）方法；
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 Result<Success> Service::Start() { pid_t pid = -1 ; if (namespace_flags_) { pid = clone(nullptr, nullptr, namespace_flags_ | SIGCHLD, nullptr); } else { pid = fork(); } if (pid == 0 ) { if (!ExpandArgsAndExecv(args_)) { PLOG(ERROR) << "cannot execve('" << args_[0 ] << "')" ; } } } static bool ExpandArgsAndExecv (const std::vector<std::string>& args) { return execv(c_strings[0 ], c_strings.data()) == 0 ; }
在statr（）方法中，首先判断进程是否已经运行，对未运行的进程通过fork（）创建子进程，创建成功后调用ExpandArgsAndExecv（）方法，在ExpandArgsAndExecv（）中调用执行execv（）后Service进程就被启动并进入Service的main（）方法，Zygote进程对应的程序路径为app_main.cpp,在app_main.cpp的main（）方法中调用runtime.start()启动进程
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 int main (int argc, char * const argv[]) { if (strcmp(arg, "--zygote" ) == 0 ) { zygote = true ; niceName = ZYGOTE_NICE_NAME; } else if (strcmp(arg, "--start-system-server" ) == 0 ) { startSystemServer = true ; } else if (strcmp(arg, "--application" ) == 0 ) { application = true ; } else if (strncmp(arg, "--nice-name=" , 12 ) == 0 ) { niceName.setTo(arg + 12 ); } else if (strncmp(arg, "--" , 2 ) != 0 ) { className.setTo(arg); break ; } } } if (zygote) { runtime.start("com.android.internal.os.ZygoteInit" , args, zygote); }
在app_main文件的main（）方法中，首先根据进程的名称判断当前是否为Zyote进程，并赋值zygote为true，然后调用runtime.start（）启动进程，注意这里的参数传入的是ZygoteInit类的全路径，这里先猜测下最后是根据全路径反射执行ZygoteInit方法，接着看runtime，这里的runtime指的是AndroidRuntime
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 void AndroidRuntime::start(const char * className, const Vector<String8>& options, bool zygote){ JniInvocation jni_invocation; jni_invocation.Init(NULL); JNIEnv* env; if (startVm(&mJavaVM, &env, zygote) != 0 ) { return ; } onVmCreated(env); if (startReg(env) < 0 ) { return ; } char * slashClassName = toSlashClassName(className != NULL ? className : "" );jclass startClass = env->FindClass(slashClassName);jmethodID startMeth = env->GetStaticMethodID(startClass, "main" , "([Ljava/lang/String;)V" ); if (startMeth == NULL) { ALOGE("JavaVM unable to find main() in '%s'\n" , className); } else { env->CallStaticVoidMethod(startClass, startMeth, strArray); if (env->ExceptionCheck()) threadExitUncaughtException(env); } }
在AndroidRuntime的start()方法中，执行了Zygote进程的主要逻辑：
启动Java虚拟机
为Java虚拟机注册JNI方法
通过JNI调用Java层ZygoteInit类中的方法完成进程的启动，此时程序由native进入Java层
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 public static void main (String argv[]) { ZygoteServer zygoteServer = new ZygoteServer (); zygoteServer.registerServerSocketFromEnv(socketName); preload(bootTimingsTraceLog); if (startSystemServer) { Runnable r = forkSystemServer(abiList, socketName, zygoteServer); if (r != null ) { r.run(); return ; } } caller = zygoteServer.runSelectLoop(abiList); }
程序进入Java层执行ZygoteInit.main（）方法，在main（）中主要执行：
首先创建并注册Service端的Socket，此Socket用于相应AMS请求创建进程
预加载类和资源
调用forkSystemServer（）启动SystemServer进程
执行zygoteServer.runSelectLoop（）循环等待AMS请求创建新的应用进程
关于ZygoteServer的注册和循环等待AMS创建进程的部分之后在应用进程的启动过程 中介绍，这里先来看看startSystemServer（）启动SystemServer进程部分；
SystemServer启动过程 SystemServer进程主要用于创建系统服务，如：AMS、WMS、PMS等都由SystemServer启动，由上面知道系统会调用forkSystemServer（）
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 private static Runnable forkSystemServer (String abiList, String socketName, ZygoteServer zygoteServer) { String args[] = { "--setuid=1000" , "--setgid=1000" , "--setgroups=1001,1002,1003,1004,1005,1006,1007,1008,1009,1010,1018,1021,1023,1024,1032,1065,3001,3002,3003,3006,3007,3009,3010" , "--capabilities=" + capabilities + "," + capabilities, "--nice-name=system_server" , "--runtime-args" , "--target-sdk-version=" + VMRuntime.SDK_VERSION_CUR_DEVELOPMENT, "com.android.server.SystemServer" , }; parsedArgs = new ZygoteConnection .Arguments(args); pid = Zygote.forkSystemServer( parsedArgs.uid, parsedArgs.gid, parsedArgs.gids, parsedArgs.runtimeFlags, null , parsedArgs.permittedCapabilities, parsedArgs.effectiveCapabilities); } if (pid == 0 ) { return handleSystemServerProcess(parsedArgs); }
在forkSystemServer（）方法中首先将启动参数封装在数组中，然后使用数组创建ZygoteConnection.Arguments对象，最后调用Zygote.forkSystemServer方法fok SystemServer进程，在forkSystemServer（）中调用nativeForkSystemServer（）方法实现进程创建，fork进程成功后调用handleSystemServerProcess（）处理进程中的工作；
1 2 3 4 5 6 7 8 private static Runnable handleSystemServerProcess (ZygoteConnection.Arguments parsedArgs) { ClassLoader cl = null ; if (systemServerClasspath != null ) { cl = createPathClassLoader(systemServerClasspath, parsedArgs.targetSdkVersion); Thread.currentThread().setContextClassLoader(cl); } return ZygoteInit.zygoteInit(parsedArgs.targetSdkVersion, parsedArgs.remainingArgs, cl); }
在handleSystemServerProcess（）中首先创建PathClassLoader对象，然后调用ZygoteInit.zygoteInit（）方法
1 2 3 4 public static final Runnable zygoteInit (int targetSdkVersion, String[] argv, ClassLoader classLoader) { ZygoteInit.nativeZygoteInit(); return RuntimeInit.applicationInit(targetSdkVersion, argv, classLoader); }
在zygoteInit（）中调用nativeZygoteInit（）方法，从名字上看出调用的是native方法，在内部通过JNI方法完成Binder线程池的创建，在方法的最后调用RuntimeInit.applicationInit（）方法传入ClassLoader，applicationInit（）方法相对比较特殊，下面一起看下源码
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 protected static Runnable applicationInit (int targetSdkVersion, String[] argv, ClassLoader classLoader) { final Arguments args = new Arguments (argv); return findStaticMain(args.startClass, args.startArgs, classLoader); } protected static Runnable findStaticMain (String className, String[] argv, ClassLoader classLoader) { Class<?> cl; try { cl = Class.forName(className, true , classLoader); } catch (ClassNotFoundException ex) { throw new RuntimeException ( "Missing class when invoking static main " + className, ex); } Method m; try { m = cl.getMethod("main" , new Class [] { String[].class }); } catch (NoSuchMethodException ex) { throw new RuntimeException ( "Missing static main on " + className, ex); } catch (SecurityException ex) { throw new RuntimeException ( "Problem getting static main on " + className, ex); } int modifiers = m.getModifiers(); if (! (Modifier.isStatic(modifiers) && Modifier.isPublic(modifiers))) { throw new RuntimeException ( "Main method is not public and static on " + className); } return new MethodAndArgsCaller (m, argv); }
applicationInit（）中调用了findStaticMain（）方法，findStaticMain（）并没有直接调用SystemServer.main（）方法，而是通过反射获取SystemServer的Class，然后获取main（）方法，并将main方法和参数封装在MethodAndArgsCaller中，这一点Android P中做了修改，之前的版本中将反射main方法封装在异常中抛出，然后捕捉异常执行，Android P返回了MethodAndArgsCaller对象，MethodAndArgsCaller继承实现Runnable，其实在前面ZygoteInit类中，有一段代码如下
1 2 3 4 5 6 7 if (startSystemServer) { Runnable r = forkSystemServer(abiList, socketName, zygoteServer); if (r != null ) { r.run(); return ; } }
整个SystemServer继承的启动是从调用forkSystemServer（）开始的，forkSystemServer返回了Runnable对象，这里的Runnable对象就是上面创建的MethodAndArgsCaller对象，然后调用run（）方法执行MethodAndArgsCaller对象；
1 2 3 4 5 6 7 8 9 10 11 12 13 static class MethodAndArgsCaller implements Runnable { private final Method mMethod; private final String[] mArgs; public MethodAndArgsCaller (Method method, String[] args) { mMethod = method; mArgs = args; } public void run () { try { mMethod.invoke(null , new Object [] { mArgs }); } catch (IllegalAccessException ex) { } }
在MethodAndArgsCaller中保存了反射获取的Method，这里的Method就是SystemServer.main（）方法，在run方法中调用method.invoke（）执行main方法，反射执行之后程序进入SystemServer.main（）,main中创建SystemServer对象，并执行run（）方法；
1 2 3 public static void main (String[] args) { new SystemServer ().run(); }
1 2 3 4 5 6 7 8 9 10 mSystemServiceManager = new SystemServiceManager (mSystemContext); try { startBootstrapServices(); startCoreServices(); startOtherServices(); SystemServerInitThreadPool.shutdown(); } catch (Throwable ex) { throw ex; }
main（）方法中直接调用SystemServer.run（）方法，在run（）方法中，首先创建系统的SystemServiceManager对象，然后依次调用方法启动引导服务、启动核心服务、启动其他服务
1 2 3 4 5 6 7 8 9 10 mSystemServiceManager.startService(PowerManagerService.class); public SystemService startService (String className) { final Class<SystemService> serviceClass; try { serviceClass = (Class<SystemService>)Class.forName(className); } catch (ClassNotFoundException ex) { } return startService(serviceClass); }
系统调用SystemServerManager.startService（）传入对应的服务，在startService（）中根据传入的类名加载类文件，然后执行startService(serviceClass)方法，startService中使用加载的Class获取构造函数并创建对象，然后调用startService(service)；
1 2 3 4 5 6 7 8 9 10 11 12 Constructor<T> constructor = serviceClass.getConstructor(Context.class); service = constructor.newInstance(mContext); startService(service); return service;public void startService (@NonNull final SystemService service) { mServices.add(service); try { service.onStart(); } catch (RuntimeException ex) { }
在startService（）中，先将service注册到mServices中，然后调用service.onStart（）方法启动服务；
Android系统指执行到此后会使用ServiceManager启动一系列的服务，这些都是位置Android系统运行的核心功能，之后有时间会逐个分析，本次Android系统的启动过程及Zygote的启动过程就介绍完毕了！
Zygote（二）：应用进程的启动过程 程序的启动是从进程启动开始的，换句话说只有程序进程启动后，程序才会加载和执行，在AMS启动程序时首先会判断当前进程是否启动，对未启动的进程会发送请求，Zygote在收到请求后创建新的进程；
Zygote监听客户端请求 由Zygote(一)—Android系统的启动过程知道，系统的启动会执行到ZygoteInit.main()方法；
1 2 3 4 5 public static void main (String argv[]) { ZygoteServer zygoteServer = new ZygoteServer (); zygoteServer.registerServerSocketFromEnv(socketName); caller = zygoteServer.runSelectLoop(abiList); }
在main中创建并注册了服务端的Socket，然后执行runSelectLoop（）循环等待AMS的请求创建进程，前一篇文章中跳过了这个部分，本片文章来分析下系统如何实现Socket通信的
registerServerSocketFromEnv（）
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 void registerServerSocketFromEnv (String socketName) { if (mServerSocket == null ) { int fileDesc; final String fullSocketName = ANDROID_SOCKET_PREFIX + socketName; try { String env = System.getenv(fullSocketName); fileDesc = Integer.parseInt(env); } try { FileDescriptor fd = new FileDescriptor (); fd.setInt$(fileDesc); mServerSocket = new LocalServerSocket (fd); mCloseSocketFd = true ; } catch (IOException ex) { } }
在registerServerSocketFromEnv中（）出入的参数为进程名称，由上一篇文章知道传入的为ztgote，然后使用ANDROID_SOCKET_PREFIX拼接Socket名称，最终的名称为ANDROID_SOCKET_zygote，然后将fullSocketName转换为环境变量的值，注释3处创建文件描述符，然后根据文件描述符fd创建LocalServerSocket对象；
1 2 3 4 5 6 public LocalServerSocket (FileDescriptor fd) throws IOException { impl = new LocalSocketImpl (fd); impl.listen(LISTEN_BACKLOG); localAddress = impl.getSockAddress(); }
LocalService使用select监听文件描述符，当文件描述符上出现新内容时会自动触发中断，然后中断处理函数中再次读取文件描述福符上的数据，从而获取信息；
zygoteServer.runSelectLoop（）
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 Runnable runSelectLoop (String abiList) { ArrayList<FileDescriptor> fds = new ArrayList <FileDescriptor>(); ArrayList<ZygoteConnection> peers = new ArrayList <ZygoteConnection>(); 177 fds.add(mServerSocket.getFileDescriptor());178 peers.add(null );179 180 while (true ) { 181 StructPollfd[] pollFds = new StructPollfd [fds.size()];182 for (int i = 0 ; i < pollFds.length; ++i) {183 pollFds[i] = new StructPollfd ();184 pollFds[i].fd = fds.get(i);185 pollFds[i].events = (short ) POLLIN;186 }187 try {188 Os.poll(pollFds, -1 );189 } catch (ErrnoException ex) {190 throw new RuntimeException ("poll failed" , ex);191 }192 for (int i = pollFds.length - 1 ; i >= 0 ; --i) {193 if ((pollFds[i].revents & POLLIN) == 0 ) {194 continue ;195 }197 if (i == 0 ) { 198 ZygoteConnection newPeer = acceptCommandPeer(abiList);199 peers.add(newPeer);200 fds.add(newPeer.getFileDesciptor());201 } else {202 try {203 ZygoteConnection connection = peers.get(i);204 final Runnable command = connection.processOneCommand(this ); 205 206 if (mIsForkChild) {213 return command;214 } else {223 if (connection.isClosedByPeer()) {224 connection.closeSocket();225 peers.remove(i);226 fds.remove(i);227 }228 }229 } catch (Exception e) {230 if (!mIsForkChild) {241 ZygoteConnection conn = peers.remove(i);242 conn.closeSocket();244 fds.remove(i);245 } else {250 throw e;251 }252 } finally {256 mIsForkChild = false ;257 }258 }259 }260 }261 }
在runSelectLoop方法中，首先获取注册Socket的文件描述符fd，并将其保存在fds集合中，然后开启循环监听AMS的请求，在注释3处判断i ==0，若i=0表示Socket没有可用的链接需要重连，否则表示接收到AMS的请求信号，调用connection.processOneCommand(this)创建新的进程，创建完成后清除对应的peers集合和fds集合；
AMS发送创建进程请求 AMS会检查目标程序进程，如果进程未启动则调用startProcessLocked（）方法启动进程
1 2 3 4 5 6 7 8 9 10 11 12 13 14 int uid = app.uid; ...... if (ArrayUtils.isEmpty(permGids)) { gids = new int [3 ]; } else { gids = new int [permGids.length + 3 ]; System.arraycopy(permGids, 0 , gids, 3 , permGids.length); } gids[0 ] = UserHandle.getSharedAppGid(UserHandle.getAppId(uid)); gids[1 ] = UserHandle.getCacheAppGid(UserHandle.getAppId(uid)); gids[2 ] = UserHandle.getUserGid(UserHandle.getUserId(uid)); ..... final String entryPoint = "android.app.ActivityThread" ; return startProcessLocked(hostingType, hostingNameStr, entryPoint, app, uid, gids,runtimeFlags, mountExternal, seInfo, requiredAbi, instructionSet, invokeWith,startTime);
startProcessLocked执行一下逻辑：
获取当前程序的uid
对用户组gids创建并赋值
entryPoint赋值为ActivityThread的路径，ActivityThread就是进程启动时要初始化的类
调用startProcessLocked（）启动进程
在startProcessLocked（）中又调用startProcess()，startProcess（）中调用Process.start()方法，start中调用ZygoteProcess.startViaZygote()启动进程，
ZygoteProcess.startViaZygote()
1 2 3 4 5 6 7 8 9 10 11 private Process.ProcessStartResult startViaZygote (final String processClass, ......String[] extraArgs) throws ZygoteStartFailedEx { ArrayList<String> argsForZygote = new ArrayList <String>(); argsForZygote.add("--runtime-args" ); argsForZygote.add("--setuid=" + uid); argsForZygote.add("--setgid=" + gid); argsForZygote.add("--runtime-flags=" + runtimeFlags); synchronized (mLock) {return zygoteSendArgsAndGetResult(openZygoteSocketIfNeeded(abi), argsForZygote);}
在startViaZygote中首先创建ArrayList集合，然后添加创建进程的启动参数，最后调用zygoteSendArgsAndGetResult（）执行启动进程，在zygoteSendArgsAndGetResult的第一个参数中首先调用了openZygoteSocketIfNeeded（）方法，它的作用其实就是连接Zygote 中服务端的Socket
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 private ZygoteState openZygoteSocketIfNeeded (String abi) throws ZygoteStartFailedEx { if (primaryZygoteState == null || primaryZygoteState.isClosed()) { try { primaryZygoteState = ZygoteState.connect(mSocket); } catch (IOException ioe) { throw new ZygoteStartFailedEx ("Error connecting to primary zygote" , ioe); } maybeSetApiBlacklistExemptions(primaryZygoteState, false ); maybeSetHiddenApiAccessLogSampleRate(primaryZygoteState); } if (primaryZygoteState.matches(abi)) { return primaryZygoteState; } if (secondaryZygoteState == null || secondaryZygoteState.isClosed()) { try { secondaryZygoteState = ZygoteState.connect(mSecondarySocket); } maybeSetApiBlacklistExemptions(secondaryZygoteState, false ); maybeSetHiddenApiAccessLogSampleRate(secondaryZygoteState); } if (secondaryZygoteState.matches(abi)) { return secondaryZygoteState; } }
在openZygoteSocketIfNeeded（）中ZygoteState.connect（）连接Zygote进程中的Socket，连接成功后返回连接的主模式，用此主模式和传入的abi比较是否匹配，如果匹配则直接返回ZygoteState，否则连接zygote辅模式；
zygoteSendArgsAndGetResult（）
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 private static Process.ProcessStartResult zygoteSendArgsAndGetResult ( 281 ZygoteState zygoteState, ArrayList<String> args)282 throws ZygoteStartFailedEx {283 try {286 int sz = args.size();287 for (int i = 0 ; i < sz; i++) {288 if (args.get(i).indexOf('\n' ) >= 0 ) {289 throw new ZygoteStartFailedEx ("embedded newlines not allowed" );290 }291 }303 final BufferedWriter writer = zygoteState.writer;304 final DataInputStream inputStream = zygoteState.inputStream;306 writer.write(Integer.toString(args.size()));307 writer.newLine();309 for (int i = 0 ; i < sz; i++) {310 String arg = args.get(i);311 writer.write(arg);312 writer.newLine();313 }315 writer.flush();323 result.pid = inputStream.readInt();324 result.usingWrapper = inputStream.readBoolean();326 if (result.pid < 0 ) {327 throw new ZygoteStartFailedEx ("fork() failed" );328 }329 return result;330 } catch (IOException ex) {331 zygoteState.close();332 throw new ZygoteStartFailedEx (ex);333 }334 }
在zygoteSendArgsAndGetResult中获取连接Socket返回的ZygoteState，利用ZygoteState内部的BufferedWriter将请求参数写入Zygote进程中；
Zygote接收信息并创建进程 由第一部分知道，在AMS发送请求后zygote进程会接收请求，并调用ZygoteConnection.processOneCommand()方法处理请求，在ZygoteInit.main（）方法中有以下代码
1 2 3 4 5 final Runnable caller;caller = zygoteServer.runSelectLoop(abiList); if (caller != null ) { caller.run(); }
在runSelectLoop（）中接收到AMS请求信息后，然后执行处理并返回Runnable对象并执行run（）方法，
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 Runnable processOneCommand (ZygoteServer zygoteServer) { String args[]; Arguments parsedArgs = null ; FileDescriptor[] descriptors; try { args = readArgumentList(); descriptors = mSocket.getAncillaryFileDescriptors(); } parsedArgs = new Arguments (args); pid = Zygote.forkAndSpecialize(parsedArgs.uid, parsedArgs.gid, parsedArgs.gids,parsedArgs.runtimeFlags, rlimits, parsedArgs.mountExternal, parsedArgs.seInfo,parsedArgs.niceName, fdsToClose, fdsToIgnore, parsedArgs.startChildZygote,parsedArgs.instructionSet, parsedArgs.appDataDir); if (pid == 0 ) { zygoteServer.setForkChild(); zygoteServer.closeServerSocket(); IoUtils.closeQuietly(serverPipeFd); serverPipeFd = null ; return handleChildProc(parsedArgs, descriptors, childPipeFd, parsedArgs.startChildZygote); } else { IoUtils.closeQuietly(childPipeFd); childPipeFd = null ; handleParentProc(pid, descriptors, serverPipeFd); return null ; } }
在processOneCommand（）中首先调用readArgumentList读取参数数组，然后将数组封装在Arguments对象中，调用Zygote.forkAndSpecialize（）方法fork子进程，子进程创建成功后调用handleChildProc（）初始化进程
1 2 3 4 5 6 7 8 9 10 11 12 private Runnable handleChildProc (Arguments parsedArgs, FileDescriptor[] descriptors,FileDescriptor pipeFd, boolean isZygote) { if (parsedArgs.niceName != null ) { Process.setArgV0(parsedArgs.niceName); } if (!isZygote) { return ZygoteInit.zygoteInit(parsedArgs.targetSdkVersion, parsedArgs.remainingArgs,null ); } else { return ZygoteInit.childZygoteInit(parsedArgs.targetSdkVersion, parsedArgs.remainingArgs, null ); } } }
在handleChildProc调用ZygoteInit.zygoteInit（），关于ZygoteInit.zygoteInit（）方法的内容参考Android进阶知识树——Android系统的启动过程 ，其最终会使用反射调用ActivityThread.main（）方法，程序进入进程初始化，关于ActivityThread中的操作这里不做分析，相信Android开发者应该了解；
启动Binder线程池 本篇文章和上一篇Android进阶知识树——Android系统的启动过程 中都提到Binder线程池的创建，但都没有详细介绍，这里补充一下，程序在启动进程后会调用ZygoteInit.zygoteInit()方法，zygoteInit中调用本地方法nativeZygoteInit（），在ZygoteInit中声明了nativeZygoteInit方法；
1 2 3 4 5 6 7 public static final Runnable zygoteInit (int targetSdkVersion, String[] argv, ClassLoader classLoader) { RuntimeInit.commonInit(); ZygoteInit.nativeZygoteInit(); return RuntimeInit.applicationInit(targetSdkVersion, argv, classLoader); } private static final native void nativeZygoteInit () ;
很明显nativeZygoteInit（）是JNI方法（关于JNI见另一篇文章Android进阶知识树——JNI和So库开发 ），他在AndroidRuntime中完成方法动态注册，nativeZygoteInit中对应c文件中com_android_internal_os_ZygoteInit_nativeZygoteInit（）方法
1 2 3 4 5 6 7 8 9 10 11 12 13 14 int register_com_android_internal_os_ZygoteInit_nativeZygoteInit (JNIEnv* env) { const JNINativeMethod methods[] = { { "nativeZygoteInit" , "()V" , (void *) com_android_internal_os_ZygoteInit_nativeZygoteInit }, }; return jniRegisterNativeMethods(env, "com/android/internal/os/ZygoteInit" , methods, NELEM(methods)); } static void com_android_internal_os_ZygoteInit_nativeZygoteInit (JNIEnv* env, jobject clazz) { gCurRuntime->onZygoteInit(); }
在com_android_internal_os_ZygoteInit_nativeZygoteInit（）方法中调用gCurRuntime.onZygoteInit（），这里的gCurRuntime是AppRuntime对象，它继承AndroidRuntime，在AndroidRuntime的构造函数中被初始化，AppRuntime类在app_main中实现
1 2 3 4 5 6 7 class AppRuntime : public AndroidRuntime{ virtual void onZygoteInit () { sp<ProcessState> proc = ProcessState::self(); proc->startThreadPool(); } }
在onZygoteInit（）中调用ProcessState类的startThreadPool（），startThreadPool（）中调用
1 2 3 4 5 6 7 void ProcessState::spawnPooledThread(bool isMain){ if (mThreadPoolStarted) { String8 name = makeBinderThreadName(); sp<Thread> t = new PoolThread (isMain); t->run(name.string()); } }
在spawnPooledThread（）中使用makeBinderThreadName（）生成线程名称，然后创建PoolThread线程并执行线程
1 2 3 4 5 6 7 8 9 class PoolThread : public Thread{protected : virtual bool threadLoop () { IPCThreadState::self()->joinThreadPool(mIsMain); return false ; } const bool mIsMain; };
PoolThread继承Thread类，启动PoolThread对象就创建了一个新的线程，在PoolThread的threadLoop（）方法中调用IPCThreadState的joinThreadPool（）方法将创建的线程加入Binder线程吃中，那么新创建的应用进程就支持Binder进程通行了；
总结一下整个进程启动的过程：
AMS判断当前进程是否启动，对未启动的进程发送请求
首先根据程序的pid设置并赋值用户组gids
将entryPoint赋值为ActivityThread的路径，然后开始执行进程启动
在与zygote交互中，首先根据设置的abi连接zygote进程中的socket，并判断是匹配主模式还是辅模式，连接成功后返回zygoteState对象
使用zygoteState将请求参数写入zygote的Socket中，zygote进程中读取请求的信息保存在数组中
使用参数数组创建Argument对象，并fork出程序进程，从而启动程序进程
进程启动后调用ZygotezInit.zygoteInit（）方法，内部初始化Binder线程池实现进程通信，然后反射获取ActivityThread.main（）方法，完成新进程的初始化
AMS AMS源码分析(一)Activity生命周期管理 AMS(ActivityManagerService)是Activity管理的核心组件，提供了Activity的启动、生命周期管理、栈管理等功能，熟悉AMS会对我们认识Activity的工作原理有很大的帮助。当前比较成熟的插件化技术，也是通过对Activity启动流程中的重要组件（如Instrumentation或主线程Handler等）进行Hook完成的，掌握AMS对我们学习插件化技术也有很大的帮助
AMS中内容很多，对它的分析也不可能面面俱到，我期望从Activity的启动、Activity消息回传（onActivityResult）、Activity栈管理、AMS与WMS和PMS的协同工作方面入手，希望本系列文章完成后可以对AMS有一个更新的认识
Activity的生命周期 一个Activity从启动到销毁所经历的周期 onCreate -> onStart -> onResume -> onPause -> onStop -> onDestory
这属于Android最基础的知识，就不再赘述了
从一个Activity启动另一个Activity的生命周期 现在有两个Activity,分别是AActivity和BActivity,如果从AActivity跳转到BActivity,那么它们的生命周期会是下面这个样子：
AActivity#onPause -> BActivity#onCreate -> BActivity#onStart -> BActivity#onResume -> AActivity#onStop
如下图:
而从BActivity返回时，它们的生命周期是这样的：
BActivity#onPause -> AActivity#onStart -> AActivity#onResume -> BActivity#onStop -> BActivity#onDestroy
为什么是这样呢？下面我们从源码的角度去分析一下
源码分析 在做源码分析之前，我们要先理解两个概念
Android Binder IPC机制
Hander idleHandler机制
Binder Binder是Android跨进程通信的核心，但不是本文的重点，这里不多做讲解，感兴趣的朋友可以看一下我之前写过的Binder系列文章：Binder系列
在本篇文章中，我们只需要知道每当看到类似mRemote.transact
IdleHandler 当消息队列空闲时会执行IdelHandler的queueIdle()方法，该方法返回一个boolean值，
也就是说，IdleHandler是Handler机制中MessageQueue空闲时才会执行的一种特殊Handler
Activity在AMS中的标识 每一个Activity实例在AMS中都会对应一个ActivityRecord,ActivityRecord对象是在Activity启动过程中创建的，每个ActivityRecord中又会有一个ProcessRecord标记Activity所在的进程
而在APP进程中，在Activity启动时，也会创建一个ActivityClientRecord,与AMS中的ActivityRecord遥相呼应。
Activity、ActivityClientRecord、ActivityRecord互相联系的纽带是一个token对象，它继承于IApplicationToken.Stub,这是一个Binder对象，在Activity、ActivityClientRecord、ActivityRecord中均有一份。
Activity、ActivityClientRecord、ActivityRecord之间的关系图大致如下—注意区分所在进程：
启动过程时序图 黄色为APP进程，蓝色为AMS进程
从AActivity跳转BActivity的生命周期分析 AMS的逻辑太多，本文只针对Activity声明周期相关的代码，其他相关逻辑后面几篇文章继续分析
从Activity开始
1 2 3 4 5 6 7 8 9 10 11 12 13 public void startActivityForResult(@RequiresPermission Intent intent, int requestCode, @Nullable Bundle options) { if (mParent == null ) { options = transferSpringboardActivityOptions(options); Instrumentation.ActivityResult ar = mInstrumentation.execStartActivity( this , mMainThread.getApplicationThread(), mToken, this , intent, requestCode, options); } else { } }
Instrumentation#execStartActivity方法：
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 public ActivityResult execStartActivity ( Context who, IBinder contextThread, IBinder token, Activity target, Intent intent, int requestCode, Bundle options ) ... try { intent.migrateExtraStreamToClipData(); intent.prepareToLeaveProcess(who); int result = ActivityManager.getService() .startActivity(whoThread, who.getBasePackageName(), intent, intent.resolveTypeIfNeeded(who.getContentResolver()), token, target != null ? target.mEmbeddedID : null , requestCode, 0 , null , options); checkStartActivityResult(result, intent); } catch (RemoteException e) { throw new RuntimeException("Failure from system" , e); } return null ; }
重要入参及含义：
who: 启动源Activity
contextThread ： 宿主Activity的ApplicationThread
token：Activity的身份标识 -> Activity#mToken -> ActivityClientRecord#token -> ActivityRecord#appToken -> IApplicationToken.Stub
target: 哪个activity调用的start方法，因此这个Activity会接收任何的返回结果，如果start调用不是从Activity中发起的则有可能为null
intent: 启动Activity时的intent
requestCoode: 启动Activity时的requestCode
options: 启动Activity的选项
注意token参数，本文将重点追踪它的变化，这个参数非常重要，后面会有很多地方用到
继续走逻辑,在这里进行了IPC调用，从APP进程转入AMS进程执行，ActivityManager.getService() .startActivity调用在AMS进程对应的是ActivityManagerService#startActivity，我们看一下
ActivityManagerService#startActivity 经过一系列的调用后，会走到 ActivityStarter#startActivityMayWait
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 final int startActivityMayWait(IApplicationThread caller, int callingUid, int requestRealCallingPid, int requestRealCallingUid, String callingPackage, Intent intent, String resolvedType, IVoiceInteractionSession voiceSession, IVoiceInteractor voiceInteractor, IBinder resultTo, String resultWho, int requestCode, int startFlags, ProfilerInfo profilerInfo, WaitResult outResult, Configuration globalConfig, Bundle bOptions, boolean ignoreTargetSecurity, int userId, TaskRecord inTask, String reason) { ... ActivityInfo aInfo = mSupervisor.resolveActivity(intent, rInfo, startFlags, profilerInfo); ... final ActivityRecord[] outRecord = new ActivityRecord[1 ]; int res = startActivityLocked(caller, intent, ephemeralIntent, resolvedType, aInfo, rInfo, voiceSession, voiceInteractor, resultTo, resultWho, requestCode, callingPid, callingUid, callingPackage, realCallingPid, realCallingUid, startFlags, options, ignoreTargetSecurity, componentSpecified, outRecord, inTask, reason); Binder.restoreCallingIdentity(origId); ... return res; } }
这里进行的工作是解析Intent信息，并继续调用startActivityLocked，注意入参中的resultTo就是从App进程传入的token，依旧是透传给startActivityLocked
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 int startActivityLocked(IApplicationThread caller, Intent intent, Intent ephemeralIntent, String resolvedType, ActivityInfo aInfo, ResolveInfo rInfo, IVoiceInteractionSession voiceSession, IVoiceInteractor voiceInteractor, IBinder resultTo, String resultWho, int requestCode, int callingPid, int callingUid, String callingPackage, int realCallingPid, int realCallingUid, int startFlags, ActivityOptions options, boolean ignoreTargetSecurity, boolean componentSpecified, ActivityRecord[] outActivity, TaskRecord inTask, String reason) { if (TextUtils.isEmpty(reason)) { throw new IllegalArgumentException("Need to specify a reason." ); } mLastStartReason = reason; mLastStartActivityTimeMs = System.currentTimeMillis(); mLastStartActivityRecord[0 ] = null ; mLastStartActivityResult = startActivity(caller, intent, ephemeralIntent, resolvedType, aInfo, rInfo, voiceSession, voiceInteractor, resultTo, resultWho, requestCode, callingPid, callingUid, callingPackage, realCallingPid, realCallingUid, startFlags, options, ignoreTargetSecurity, componentSpecified, mLastStartActivityRecord, inTask); if (outActivity != null ) { outActivity[0 ] = mLastStartActivityRecord[0 ]; } return mLastStartActivityResult != START_ABORTED ? mLastStartActivityResult : START_SUCCESS; }
这个方法也没做太多事情，将参数透传给startActivity继续执行
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 private int startActivity (IApplicationThread caller, Intent intent, Intent ephemeralIntent, String resolvedType, ActivityInfo aInfo, ResolveInfo rInfo, IVoiceInteractionSession voiceSession, IVoiceInteractor voiceInteractor, IBinder resultTo, String resultWho, int requestCode, int callingPid, int callingUid, String callingPackage, int realCallingPid, int realCallingUid, int startFlags, ActivityOptions options, boolean ignoreTargetSecurity, boolean componentSpecified, ActivityRecord[] outActivity, TaskRecord inTask) { int err = ActivityManager.START_SUCCESS; final Bundle verificationBundle = options != null ? options.popAppVerificationBundle() : null ; ProcessRecord callerApp = null ; if (caller != null ) { callerApp = mService.getRecordForAppLocked(caller); if (callerApp != null ) { callingPid = callerApp.pid; callingUid = callerApp.info.uid; } else { Slog.w(TAG, "Unable to find app for caller " + caller + " (pid=" + callingPid + ") when starting: " + intent.toString()); err = ActivityManager.START_PERMISSION_DENIED; } } final int userId = aInfo != null ? UserHandle.getUserId(aInfo.applicationInfo.uid) : 0 ; if (err == ActivityManager.START_SUCCESS) { Slog.i(TAG, "START u" + userId + " {" + intent.toShortString(true , true , true , false ) + "} from uid " + callingUid); } ActivityRecord sourceRecord = null ; ActivityRecord resultRecord = null ; if (resultTo != null ) { sourceRecord = mSupervisor.isInAnyStackLocked(resultTo); if (DEBUG_RESULTS) Slog.v(TAG_RESULTS, "Will send result to " + resultTo + " " + sourceRecord); if (sourceRecord != null ) { if (requestCode >= 0 && !sourceRecord.finishing) { resultRecord = sourceRecord; } } } final int launchFlags = intent.getFlags(); ActivityRecord r = new ActivityRecord (mService, callerApp, callingPid, callingUid, callingPackage, intent, resolvedType, aInfo, mService.getGlobalConfiguration(), resultRecord, resultWho, requestCode, componentSpecified, voiceSession != null , mSupervisor, options, sourceRecord); if (outActivity != null ) { outActivity[0 ] = r; } return startActivity(r, sourceRecord, voiceSession, voiceInteractor, startFlags, true , options, inTask, outActivity); }
记的我们在分析源码之前所画的ActivityRecord、ActivityClientRecord、Activity之间的关系图么？这里就派上用场了，入参resultTo就是启动Activity时传递的token,那么，在AMS中，必然会有一条ActivityRecord与之对应，通过mSupervisor.isInAnyStackLocked(resultTo)找到与AActivity对应的ActivityRecord。
这个方法还有一个重要的任务就是新建一条ActivityRecord记录，这条记录和即将打开的Activity，即BActivity对应。完成这些工作后，继续执行startActivity。
startActivity继续调用了startActivityUnchecked,这个方法最重要的功能是对Acitivity栈和Activity启动模式进行处理，篇幅很长，逻辑复杂，但是不是本篇的重点，所以我们后面的文章再着重分析，现在只关注Activity启动流程相关的部分
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 private int startActivityUnchecked (final ActivityRecord r, ActivityRecord sourceRecord, IVoiceInteractionSession voiceSession, IVoiceInteractor voiceInteractor, int startFlags, boolean doResume, ActivityOptions options, TaskRecord inTask, ActivityRecord[] outActivity) { ... if (mDoResume) { final ActivityRecord topTaskActivity = mStartActivity.getTask().topRunningActivityLocked(); if (!mTargetStack.isFocusable() || (topTaskActivity != null && topTaskActivity.mTaskOverlay && mStartActivity != topTaskActivity)) { mTargetStack.ensureActivitiesVisibleLocked(null , 0 , !PRESERVE_WINDOWS); mWindowManager.executeAppTransition(); } else { if (mTargetStack.isFocusable() && !mSupervisor.isFocusedStack(mTargetStack)) { mTargetStack.moveToFront("startActivityUnchecked" ); } mSupervisor.resumeFocusedStackTopActivityLocked(mTargetStack, mStartActivity, mOptions); } } else { mTargetStack.addRecentActivityLocked(mStartActivity); } ... return START_SUCCESS; }
AActivity#onPause 注意看mSupervisor.resumeFocusedStackTopActivityLocked(mTargetStack, mStartActivity, mOptions)，这里，mStartActivity是即将启动的ActivityRecord，mTargetStack是在本方法中计算得到的它所在的ActivityStack，继续看resumeFocusedStackTopActivityLocked
还记得在开篇时讲到的从AActivity跳转到BActivity的生命周期过程么？不记得没关系，复习一下先：resumeFocusedStackTopActivityLocked这个方法我们将接触到这个过程中的第一个声明周期方法，即AActivity#onPause,而且本身这个方法的调用过程也特别复杂，需要重点解析一下，先看一下代码：
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 private boolean resumeTopActivityInnerLocked (ActivityRecord prev, ActivityOptions options) { if (!mService.mBooting && !mService.mBooted) { return false ; } final ActivityRecord next = topRunningActivityLocked(true ); final boolean hasRunningActivity = next != null ; if (hasRunningActivity && getDisplay() == null ) { return false ; } mStackSupervisor.cancelInitializingActivities(); final boolean userLeaving = mStackSupervisor.mUserLeaving; mStackSupervisor.mUserLeaving = false ; if (!hasRunningActivity) { return resumeTopActivityInNextFocusableStack(prev, options, "noMoreActivities" ); } next.delayedResume = false ; ... boolean pausing = mStackSupervisor.pauseBackStacks(userLeaving, next, false ); if (mResumedActivity != null ) { pausing |= startPausingLocked(userLeaving, false , next, false ); } if (pausing && !resumeWhilePausing) { if (next.app != null && next.app.thread != null ) { mService.updateLruProcessLocked(next.app, true , null ); } if (DEBUG_STACK) mStackSupervisor.validateTopActivitiesLocked(); return true ; } ... ActivityStack lastStack = mStackSupervisor.getLastStack(); if (next.app != null && next.app.thread != null ) { ... } else { if (!next.hasBeenLaunched) { next.hasBeenLaunched = true ; } else { if (SHOW_APP_STARTING_PREVIEW) { next.showStartingWindow(null , false , false ); } if (DEBUG_SWITCH) Slog.v(TAG_SWITCH, "Restarting: " + next); } if (DEBUG_STATES) Slog.d(TAG_STATES, "resumeTopActivityLocked: Restarting " + next); mStackSupervisor.startSpecificActivityLocked(next, true , true ); } if (DEBUG_STACK) mStackSupervisor.validateTopActivitiesLocked(); return true ; }
这个方法会执行两次，第一次进入时，final ActivityRecord next = topRunningActivityLocked(true /* focusableOnly */);获取到的是栈顶焦点Activity,在执行该方法之前，我们已经将目标ActivityRecord入栈，因此，这里获取的是要打开的目标ActivityRecord，mStackSupervisor.pauseBackStacks(userLeaving, next, false);是判断ActivityStack中是否有需要pause的Activity,如果有，说明还有活动的Activity没有Pause,我们要先执行Pause操作，通过执行startPausingLocked(userLeaving, false, next, false);将当前未Pause的Activity进行Pause,在执行完毕后方法直接return了。先进去看一下startPausingLocked：
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 final boolean startPausingLocked (boolean userLeaving, boolean uiSleeping, ActivityRecord resuming, boolean pauseImmediately) { ActivityRecord prev = mResumedActivity; mResumedActivity = null ; mPausingActivity = prev; if (prev.app != null && prev.app.thread != null ) { if (DEBUG_PAUSE) Slog.v(TAG_PAUSE, "Enqueueing pending pause: " + prev); try { EventLog.writeEvent(EventLogTags.AM_PAUSE_ACTIVITY, prev.userId, System.identityHashCode(prev), prev.shortComponentName); mService.updateUsageStats(prev, false ); prev.app.thread.schedulePauseActivity(prev.appToken, prev.finishing, userLeaving, prev.configChangeFlags, pauseImmediately); } catch (Exception e) { Slog.w(TAG, "Exception thrown during pause" , e); mPausingActivity = null ; mLastPausedActivity = null ; mLastNoHistoryActivity = null ; } } else { mPausingActivity = null ; mLastPausedActivity = null ; mLastNoHistoryActivity = null ; } if (mPausingActivity != null ) { if (!uiSleeping) { prev.pauseKeyDispatchingLocked(); } else if (DEBUG_PAUSE) { Slog.v(TAG_PAUSE, "Key dispatch not paused for screen off" ); } if (pauseImmediately) { completePauseLocked(false , resuming); return false ; } else { schedulePauseTimeout(prev); return true ; } } else { if (DEBUG_PAUSE) Slog.v(TAG_PAUSE, "Activity not running, resuming next." ); if (resuming == null ) { mStackSupervisor.resumeFocusedStackTopActivityLocked(); } return false ; } }
mResumedActivity就是将被Pause的Activity,通过prev.app.thread.schedulePauseActivity(prev.appToken, prev.finishing, userLeaving, prev.configChangeFlags, pauseImmediately);对其进行Pause,这里实际是一个异步操作，因此，在方法的末端，添加了一个500ms的延时消息防止Pause操作timeout,当然，这个延时消息不一定会执行，如果pause操作在500ms以内完成会将这个消息取消。如果熟悉Activity启动流程的话，我们就会知道schedulePauseActivity最终一定会执行到ApplicationThread#handlePauseActivity,这个ApplicationThread在本文章的场景中是AActivity的ApplicationThread，看下代码：
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 private void handlePauseActivity (IBinder token, boolean finished, boolean userLeaving, int configChanges, boolean dontReport, int seq) { ActivityClientRecord r = mActivities.get(token); if (DEBUG_ORDER) Slog.d(TAG, "handlePauseActivity " + r + ", seq: " + seq); if (!checkAndUpdateLifecycleSeq(seq, r, "pauseActivity" )) { return ; } if (r != null ) { if (userLeaving) { performUserLeavingActivity(r); } r.activity.mConfigChangeFlags |= configChanges; performPauseActivity(token, finished, r.isPreHoneycomb(), "handlePauseActivity" ); if (r.isPreHoneycomb()) { QueuedWork.waitToFinish(); } if (!dontReport) { try { ActivityManager.getService().activityPaused(token); } catch (RemoteException ex) { throw ex.rethrowFromSystemServer(); } } mSomeActivitiesChanged = true ; } }
其中，performPauseActivity最终会调用AActivity的onPause,继续向下执行会通过ActivityManager.getService().activityPaused(token)通知AMS进程Activity已完成Pause,
1 2 3 4 5 6 7 8 9 10 11 public final void activityPaused (IBinder token) { final long origId = Binder.clearCallingIdentity(); synchronized (this ) { ActivityStack stack = ActivityRecord.getStackLocked(token); if (stack != null ) { stack.activityPausedLocked(token, false ); } } Binder.restoreCallingIdentity(origId); }
继续看ActivityStack#activityPausedLocked
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 final void activityPausedLocked (IBinder token, boolean timeout) { ... final ActivityRecord r = isInStackLocked(token); if (r != null ) { mHandler.removeMessages(PAUSE_TIMEOUT_MSG, r); if (mPausingActivity == r) { if (DEBUG_STATES) Slog.v(TAG_STATES, "Moving to PAUSED: " + r + (timeout ? " (due to timeout)" : " (pause complete)" )); mService.mWindowManager.deferSurfaceLayout(); try { completePauseLocked(true , null ); } finally { mService.mWindowManager.continueSurfaceLayout(); } return ; } .... }
比较重要的两个操作：
取消Pause的延时等待消息消息
完成Pause的后续操作ActivityStack#completePauseLocked中
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 private void completePauseLocked (boolean resumeNext, ActivityRecord resuming) { ActivityRecord prev = mPausingActivity; ... if (prev != null ) { ... addToStopping(prev, true , false ); ... } if (resumeNext) { final ActivityStack topStack = mStackSupervisor.getFocusedStack(); if (!topStack.shouldSleepOrShutDownActivities()) { mStackSupervisor.resumeFocusedStackTopActivityLocked(topStack, prev, null ); } else { checkReadyForSleep(); ActivityRecord top = topStack.topRunningActivityLocked(); if (top == null || (prev != null && top != prev)) { mStackSupervisor.resumeFocusedStackTopActivityLocked(); } } } ... }
重点关注mStackSupervisor.resumeFocusedStackTopActivityLocked(topStack, prev, null);ActivityStack#resumeTopActivityInnerLocked,这次跟上一次又有所不同，因为已经完成活跃Activity的pause，因此，判断是否需要Pause的分支语句就不会执行，继续向下执行到mStackSupervisor.startSpecificActivityLocked(next, true, true);，这个方法还有一个重要的事情就是将已被Pause的Activity加入到mStackSupervisor.mStoppingActivities的列表中，这是一个ArrayList，至于什么时候用，后面会讲到
BActivity#onCreate 讲到这里，我们只是刚完成了AActivity的Pause,有些朋友肯定已经着急了，那得分析到啥时候啊，快了快了，后面就很快了，加快进度，接着看ActivityStackSupervisor#startSpecificActivityLocked
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 void startSpecificActivityLocked (ActivityRecord r, boolean andResume, boolean checkConfig) { ProcessRecord app = mService.getProcessRecordLocked(r.processName, r.info.applicationInfo.uid, true ); r.getStack().setLaunchTime(r); if (app != null && app.thread != null ) { try { if ((r.info.flags&ActivityInfo.FLAG_MULTIPROCESS) == 0 || !"android" .equals(r.info.packageName)) { app.addPackage(r.info.packageName, r.info.applicationInfo.versionCode, mService.mProcessStats); } realStartActivityLocked(r, app, andResume, checkConfig); return ; } catch (RemoteException e) { Slog.w(TAG, "Exception when starting activity " + r.intent.getComponent().flattenToShortString(), e); } } mService.startProcessLocked(r.processName, r.info.applicationInfo, true , 0 , "activity" , r.intent.getComponent(), false , false , true ); }
这个方法的主要工作是给ActivityRecord分配进程，如果没有进程，则启动新的进程,从AActivity跳BActivity是同一个进程，因此会继续执行realStartActivityLocked(r, app, andResume, checkConfig):
1 2 3 4 5 6 7 8 9 10 final boolean realStartActivityLocked (ActivityRecord r, ProcessRecord app, boolean andResume, boolean checkConfig) throws RemoteException { ... app.thread.scheduleLaunchActivity(new Intent (r.intent), r.appToken, System.identityHashCode(r), r.info, ... return true ; }
方法比较长，掐头去尾只看app.thread.scheduleLaunchActivity,从这里开始进入App进程执行，scheduleLaunchActivity方法在APP进程对应的是ApplicationThread#scheduleLaunchActivity:
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 public final void scheduleLaunchActivity (Intent intent, IBinder token, int ident, ActivityInfo info, Configuration curConfig, Configuration overrideConfig, CompatibilityInfo compatInfo, String referrer, IVoiceInteractor voiceInteractor, int procState, Bundle state, PersistableBundle persistentState, List<ResultInfo> pendingResults, List<ReferrerIntent> pendingNewIntents, boolean notResumed, boolean isForward, ProfilerInfo profilerInfo) { updateProcessState(procState, false ); ActivityClientRecord r = new ActivityClientRecord (); r.token = token; r.ident = ident; r.intent = intent; r.referrer = referrer; r.voiceInteractor = voiceInteractor; r.activityInfo = info; r.compatInfo = compatInfo; r.state = state; r.persistentState = persistentState; r.pendingResults = pendingResults; r.pendingIntents = pendingNewIntents; r.startsNotResumed = notResumed; r.isForward = isForward; r.profilerInfo = profilerInfo; r.overrideConfig = overrideConfig; updatePendingConfiguration(curConfig); sendMessage(H.LAUNCH_ACTIVITY, r); }
在这里创建了ActivityClientRecord,因此ActivityClientRecord和AMS中的ActivityRecord就对应起来了。向主线程发送H.LAUNCH_ACTIVITY消息，消息回调后执行handleLaunchActivity:
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 private void handleLaunchActivity (ActivityClientRecord r, Intent customIntent, String reason ) ... Activity a = performLaunchActivity(r, customIntent); if (a != null ) { .... handleResumeActivity(r.token, false , r.isForward, !r.activity.mFinished && !r.startsNotResumed, r.lastProcessedSeq, reason); ... } .... }
这里调用performLaunchActivity:
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 private Activity performLaunchActivity(ActivityClientRecord r, Intent customIntent) { ContextImpl appContext = createBaseContextForActivity(r); Activity activity = null ; try { java.lang.ClassLoader cl = appContext.getClassLoader(); activity = mInstrumentation.newActivity( cl, component.getClassName(), r.intent); StrictMode.incrementExpectedActivityCount(activity.getClass()); r.intent.setExtrasClassLoader(cl); r.intent.prepareToEnterProcess(); if (r.state != null ) { r.state.setClassLoader(cl); } } catch (Exception e) { if (!mInstrumentation.onException(activity, e)) { throw new RuntimeException( "Unable to instantiate activity " + component + ": " + e.toString(), e); } } try { Application app = r.packageInfo.makeApplication(false , mInstrumentation); if (activity != null ) { CharSequence title = r.activityInfo.loadLabel(appContext.getPackageManager()); Configuration config = new Configuration(mCompatConfiguration); if (r.overrideConfig != null ) { config.updateFrom(r.overrideConfig); } if (DEBUG_CONFIGURATION) Slog.v(TAG, "Launching activity " + r.activityInfo.name + " with config " + config); Window window = null ; if (r.mPendingRemoveWindow != null && r.mPreserveWindow) { window = r.mPendingRemoveWindow; r.mPendingRemoveWindow = null ; r.mPendingRemoveWindowManager = null ; } appContext.setOuterContext(activity); activity.attach(appContext, this , getInstrumentation(), r.token, r.ident, app, r.intent, r.activityInfo, title, r.parent, r.embeddedID, r.lastNonConfigurationInstances, config, r.referrer, r.voiceInteractor, window , r.configCallback); if (customIntent != null ) { activity.mIntent = customIntent; } r.lastNonConfigurationInstances = null ; checkAndBlockForNetworkAccess(); activity.mStartedActivity = false ; int theme = r.activityInfo.getThemeResource(); if (theme != 0 ) { activity.setTheme(theme); } activity.mCalled = false ; if (r.isPersistable()) { mInstrumentation.callActivityOnCreate(activity, r.state, r.persistentState); } else { mInstrumentation.callActivityOnCreate(activity, r.state); } if (!activity.mCalled) { throw new SuperNotCalledException( "Activity " + r.intent.getComponent().toShortString() + " did not call through to super.onCreate()" ); } r.activity = activity; r.stopped = true ; if (!r.activity.mFinished) { activity.performStart(); r.stopped = false ; } if (!r.activity.mFinished) { if (r.isPersistable()) { if (r.state != null || r.persistentState != null ) { mInstrumentation.callActivityOnRestoreInstanceState(activity, r.state, r.persistentState); } } else if (r.state != null ) { mInstrumentation.callActivityOnRestoreInstanceState(activity, r.state); } } } r.paused = true ; mActivities.put(r.token, r); } catch (SuperNotCalledException e) { throw e; } catch (Exception e) { } return activity; }
这个方法是Activity真正创建实例且onCreate执行的地方,通过调用Activity#attach方法，ActivityClientRecord的token就和Activity联系起来了
BActivity#onStart onCreate执行完成后，直接调用了activity.performStart();去执行onStart，因此我们可以得出结论:在Activity的onCreate和onStart方法中去处理逻辑，实际没有特别大的区别
BActivity#onResume performLaunchActivity调用有返回值，即创建的Activity,如果返回值不为空，则说明创建Activity成功，继续执行handleResumeActivity
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 final void handleResumeActivity (IBinder token, boolean clearHide, boolean isForward, boolean reallyResume, int seq, String reason) { ActivityClientRecord r = mActivities.get(token); if (!checkAndUpdateLifecycleSeq(seq, r, "resumeActivity" )) { return ; } ... r = performResumeActivity(token, clearHide, reason); ... if (r != null ) { final Activity a = r.activity; if (!r.onlyLocalRequest) { r.nextIdle = mNewActivities; mNewActivities = r; if (localLOGV) Slog.v( TAG, "Scheduling idle handler for " + r); Looper.myQueue().addIdleHandler(new Idler ()); } r.onlyLocalRequest = false ; if (reallyResume) { try { ActivityManager.getService().activityResumed(token); } catch (RemoteException ex) { throw ex.rethrowFromSystemServer(); } } } ... }
performResumeActivity是Activity的onResume执行的地方
AActivity#onStop 在执行完成后向住现成的MessageQueue发送了一个idle消息，这个很重要，具体是做什么的呢，我们进去看一下Idler的实现：
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 private class Idler implements MessageQueue .IdleHandler { @Override public final boolean queueIdle () { ActivityClientRecord a = mNewActivities; boolean stopProfiling = false ; if (mBoundApplication != null && mProfiler.profileFd != null && mProfiler.autoStopProfiler) { stopProfiling = true ; } if (a != null ) { mNewActivities = null ; IActivityManager am = ActivityManager.getService(); ActivityClientRecord prev; do { if (localLOGV) Slog.v( TAG, "Reporting idle of " + a + " finished=" + (a.activity != null && a.activity.mFinished)); if (a.activity != null && !a.activity.mFinished) { try { am.activityIdle(a.token, a.createdConfig, stopProfiling); a.createdConfig = null ; } catch (RemoteException ex) { throw ex.rethrowFromSystemServer(); } } prev = a; a = a.nextIdle; prev.nextIdle = null ; } while (a != null ); } if (stopProfiling) { mProfiler.stopProfiling(); } ensureJitEnabled(); return false ; } }
看am.activityIdle(a.token, a.createdConfig, stopProfiling)这里，这种调用在本文中出现过很多次了，我们很容易得出结论：这是一次IPC调用，对应的方法在ActivityManagerService#activityIdle:
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 @Override public final void activityIdle (IBinder token, Configuration config, boolean stopProfiling) { final long origId = Binder.clearCallingIdentity(); synchronized (this ) { ActivityStack stack = ActivityRecord.getStackLocked(token); if (stack != null ) { ActivityRecord r = mStackSupervisor.activityIdleInternalLocked(token, false , false , config); if (stopProfiling) { if ((mProfileProc == r.app) && mProfilerInfo != null ) { clearProfilerLocked(); } } } } Binder.restoreCallingIdentity(origId); }
做的工作不多，调用了mStackSupervisor.activityIdleInternalLocked:
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 final ActivityRecord activityIdleInternalLocked (final IBinder token, boolean fromTimeout, boolean processPausingActivities, Configuration config) { if (DEBUG_ALL) Slog.v(TAG, "Activity idle: " + token); .... final ArrayList<ActivityRecord> stops = processStoppingActivitiesLocked(r, true , processPausingActivities); NS = stops != null ? stops.size() : 0 ; if ((NF = mFinishingActivities.size()) > 0 ) { finishes = new ArrayList <>(mFinishingActivities); mFinishingActivities.clear(); } if (mStartingUsers.size() > 0 ) { startingUsers = new ArrayList <>(mStartingUsers); mStartingUsers.clear(); } ... for (int i = 0 ; i < NS; i++) { r = stops.get(i); final ActivityStack stack = r.getStack(); if (stack != null ) { if (r.finishing) { stack.finishCurrentActivityLocked(r, ActivityStack.FINISH_IMMEDIATELY, false ); } else { stack.stopActivityLocked(r); } } } ... return r; }
processStoppingActivitiesLocked做的操作就是寻找需要被Stop的Activity，进去看一下：
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 final ArrayList<ActivityRecord> processStoppingActivitiesLocked (ActivityRecord idleActivity, boolean remove, boolean processPausingActivities) { ArrayList<ActivityRecord> stops = null ; final boolean nowVisible = allResumedActivitiesVisible(); for (int activityNdx = mStoppingActivities.size() - 1 ; activityNdx >= 0 ; --activityNdx) { ActivityRecord s = mStoppingActivities.get(activityNdx); boolean waitingVisible = mActivitiesWaitingForVisibleActivity.contains(s); if (DEBUG_STATES) Slog.v(TAG, "Stopping " + s + ": nowVisible=" + nowVisible + " waitingVisible=" + waitingVisible + " finishing=" + s.finishing); if (waitingVisible && nowVisible) { mActivitiesWaitingForVisibleActivity.remove(s); waitingVisible = false ; if (s.finishing) { s.setVisibility(false ); } } if (remove) { final ActivityStack stack = s.getStack(); final boolean shouldSleepOrShutDown = stack != null ? stack.shouldSleepOrShutDownActivities() : mService.isSleepingOrShuttingDownLocked(); if (!waitingVisible || shouldSleepOrShutDown) { if (!processPausingActivities && s.state == PAUSING) { removeTimeoutsForActivityLocked(idleActivity); scheduleIdleTimeoutLocked(idleActivity); continue ; } if (DEBUG_STATES) Slog.v(TAG, "Ready to stop: " + s); if (stops == null ) { stops = new ArrayList <>(); } stops.add(s); mStoppingActivities.remove(activityNdx); } } } return stops; }
之前在执行AActivity的Pause操作后，我们将AActivity加入到了ActivityStackSupervisor类中一个叫mStoppingActivities的列表中，在这里这个列表就派上用场了，我们会遍历这个列表，从中获取符合条件的Activity并组装到一个新的列表中返回。
完成这个操作后，activityIdleInternalLocked开始遍历这个返回的列表进Stop操作。
看stack.stopActivityLocked(r),凭我20年Android开发经验练就的火眼金睛，感觉这里就是AActivity#onStop触发的地方：
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 final void stopActivityLocked (ActivityRecord r) { if (r.app != null && r.app.thread != null ) { adjustFocusedActivityStackLocked(r, "stopActivity" ); r.resumeKeyDispatchingLocked(); try { r.app.thread.scheduleStopActivity(r.appToken, r.visible, r.configChangeFlags); if (shouldSleepOrShutDownActivities()) { r.setSleeping(true ); } Message msg = mHandler.obtainMessage(STOP_TIMEOUT_MSG, r); mHandler.sendMessageDelayed(msg, STOP_TIMEOUT); } catch (Exception e) { } } }
果然，在这个方法内部执行了r.app.thread.scheduleStopActivity,这个方法就不进去看了，我们只需要知道它最终调用了r的onStop就可以了
至此，从AActivity跳转BActivity所经历的生命周期就全部完成了。
为什么要用IdleHandler?
我猜测是因为google的工程师认为既然BActivity已经启动了，那么主线程Handler的首要任务还是处理B进程内部的事情，至于AActivity，反正都已经Pause了，就抽个空闲时间告诉AMS把它Stop就可以了。
从BActivity返回到AActivity 先回顾一下从BActivity返回AActivity经历的生命周期
BActivity#onPause -> AActivity#onStart -> AActivity#onResume -> BActivity#onStop -> BActivity#onDestroy
先从BActivity的finish方法说起
BActivity的finish方法最终会调用到AMS的finishActivity方法，
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 public final boolean finishActivity (IBinder token, int resultCode, Intent resultData, int finishTask) { if (resultData != null && resultData.hasFileDescriptors() == true ) { throw new IllegalArgumentException ("File descriptors passed in Intent" ); } synchronized (this ) { ActivityRecord r = ActivityRecord.isInStackLocked(token); if (r == null ) { return true ; } TaskRecord tr = r.getTask(); ActivityRecord rootR = tr.getRootActivity(); if (rootR == null ) { Slog.w(TAG, "Finishing task with all activities already finished" ); } final long origId = Binder.clearCallingIdentity(); try { boolean res; final boolean finishWithRootActivity = finishTask == Activity.FINISH_TASK_WITH_ROOT_ACTIVITY; if (finishTask == Activity.FINISH_TASK_WITH_ACTIVITY || (finishWithRootActivity && r == rootR)) { ... } else { res = tr.getStack().requestFinishActivityLocked(token, resultCode, resultData, "app-request" , true ); } return res; } finally { Binder.restoreCallingIdentity(origId); } } }
入参的含义：
token ： 准备finish的Activity的Binder token引用
resultCode： resultCode 字面意思，在onActivityResult接收到的
resultData： ResultData 字面意思，在onActivityResult接收得到的
finishTask： 是否将ActivityStack一起finish
ActivityManagerService#finishActivity经过层层调用，会调用到ActivityStack#finishActivityLocked:
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 final boolean finishActivityLocked (ActivityRecord r, int resultCode, Intent resultData, String reason, boolean oomAdj, boolean pauseImmediately) { if (r.finishing) { Slog.w(TAG, "Duplicate finish request for " + r); return false ; } mWindowManager.deferSurfaceLayout(); try { r.makeFinishingLocked(); ... finishActivityResultsLocked(r, resultCode, resultData); final boolean endTask = index <= 0 && !task.isClearingToReuseTask(); final int transit = endTask ? TRANSIT_TASK_CLOSE : TRANSIT_ACTIVITY_CLOSE; if (mResumedActivity == r) { if (DEBUG_VISIBILITY || DEBUG_TRANSITION) Slog.v(TAG_TRANSITION, "Prepare close transition: finishing " + r); if (endTask) { mService.mTaskChangeNotificationController.notifyTaskRemovalStarted( task.taskId); } mWindowManager.prepareAppTransition(transit, false ); r.setVisibility(false ); if (mPausingActivity == null ) { if (DEBUG_PAUSE) Slog.v(TAG_PAUSE, "Finish needs to pause: " + r); if (DEBUG_USER_LEAVING) Slog.v(TAG_USER_LEAVING, "finish() => pause with userLeaving=false" ); startPausingLocked(false , false , null , pauseImmediately); } if (endTask) { mStackSupervisor.removeLockedTaskLocked(task); } } else if (r.state != ActivityState.PAUSING) { ... } else { if (DEBUG_PAUSE) Slog.v(TAG_PAUSE, "Finish waiting for pause of: " + r); } return false ; } finally { mWindowManager.continueSurfaceLayout(); } }
本方法重点事项
将r(即将要finish的Activity)的finishing标记位置为true
将将resultCode和resultData设置给resultTo，这个resultTo是我们在创建r的时候传入的，在AActivity跳BActivity的流程中我们介绍过，本场景中resultTo指AActivity的token
将当前处于活跃状态的Activity进行pause,本场景中活跃状态的Activity就是AActivity
BActivity#onPause 其中startPausingLocked方法我们在前面已经分析过了，这里就不再赘述了，详细的分析可以看3.5.1章节。通过之前的分析我们知道，startPausingLocked会执行BActvity的onPause回调并最终调用到ActivityManagerService#activityPaused方法，这个放我我们之前也做过分析，最终会调用到ActivityStack#resumeTopActivityInnerLocked，这个方法的调用和BActivity的启动流程略有不同
AActivity#onStart、AActivity#onResume 在调用ActivityStack#resumeTopActivityInnerLocked时，因为我们已经完成对BActivity的Pause，因此，获取栈顶Activity 即next时，拿到的会是AActivity，而AActivity的app和thread均不为空，因此，if (next.app != null && next.app.thread != null) 成立，它会走入ActivityStack#resumeTopActivityInnerLocked如下分支：
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 if (next.app != null && next.app.thread != null ) { if (DEBUG_SWITCH) Slog.v(TAG_SWITCH, "Resume running: " + next + " stopped=" + next.stopped + " visible=" + next.visible); try { ArrayList<ResultInfo> a = next.results; if (a != null ) { final int N = a.size(); if (!next.finishing && N > 0 ) { if (DEBUG_RESULTS) Slog.v(TAG_RESULTS, "Delivering results to " + next + ": " + a); next.app.thread.scheduleSendResult(next.appToken, a); } } if (next.newIntents != null ) { next.app.thread.scheduleNewIntent( next.newIntents, next.appToken, false ); } next.notifyAppResumed(next.stopped); EventLog.writeEvent(EventLogTags.AM_RESUME_ACTIVITY, next.userId, System.identityHashCode(next), next.getTask().taskId, next.shortComponentName); next.sleeping = false ; mService.showUnsupportedZoomDialogIfNeededLocked(next); mService.showAskCompatModeDialogLocked(next); next.app.pendingUiClean = true ; next.app.forceProcessStateUpTo(mService.mTopProcessState); next.clearOptionsLocked(); next.app.thread.scheduleResumeActivity(next.appToken, next.app.repProcState, mService.isNextTransitionForward(), resumeAnimOptions); if (DEBUG_STATES) Slog.d(TAG_STATES, "resumeTopActivityLocked: Resumed " + next); } catch (Exception e) { ... return true ; } } }
注意看next.app.thread.scheduleResumeActivity这里，这个方法最终会调用AActivity的onRestart、onStart和onResume,这个部分的调用大家肯定都轻车熟路了，就不跟进去看了
BActivity#onStop、BActivity#onDestroy 在BActivity启动流程分析中，我们知道在onResume时，会向主线程MessageQueue发送一个IdleHandler，这个IdleHandler最终会调用ActivityStackSupervisor#activityIdleInternalLocked，但这次的调用又跟之前有所不同，因为我们在之前的操作时已经将BActivity置为finishing，因此if (r.finishing)判断为true，方法调用会执行
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 final ActivityRecord activityIdleInternalLocked (final IBinder token, boolean fromTimeout, boolean processPausingActivities, Configuration config) { if (DEBUG_ALL) Slog.v(TAG, "Activity idle: " + token); final ArrayList<ActivityRecord> stops = processStoppingActivitiesLocked(r, true , processPausingActivities); NS = stops != null ? stops.size() : 0 ; if ((NF = mFinishingActivities.size()) > 0 ) { finishes = new ArrayList <>(mFinishingActivities); mFinishingActivities.clear(); } if (mStartingUsers.size() > 0 ) { startingUsers = new ArrayList <>(mStartingUsers); mStartingUsers.clear(); } for (int i = 0 ; i < NS; i++) { r = stops.get(i); final ActivityStack stack = r.getStack(); if (stack != null ) { if (r.finishing) { stack.finishCurrentActivityLocked(r, ActivityStack.FINISH_IMMEDIATELY, false ); } else { stack.stopActivityLocked(r); } } } return r; }
方法执行stack.finishCurrentActivityLocked后，在APP进程对应执行BActivity的onStop和onDestroy
至此，BActivity返回AActivity的生命周期也执行完毕
AMS源码分析(二)onActivityResult执行过程 onActivityResult onActivityResult机制的使用，属于Android基础知识，我想每一个Android程序员都用过，这里就不多做解释了，看一下使用方式
AActivity跳转BAcitivty并从BActivity返回数据 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 @Override protected void onCreate (@Nullable Bundle savedInstanceState) { activityName = "AActivity" ; super .onCreate(savedInstanceState); setContentView(R.layout.activity_stack_test); jumpBtn = findViewById(R.id.jumpBtn); jumpBtn.setOnClickListener(v -> { BActivity.start(this , 1 ); }); setActivityName(); } @Override protected void onActivityResult (int requestCode, int resultCode, Intent data) { Log.d("zyl" , activityName + " requestCode = " + requestCode + " resultCode = " + resultCode); super .onActivityResult(requestCode, resultCode, data); } public static void start (Activity activity, int requestCode) { activity.startActivityForResult(new Intent (activity, BActivity.class), requestCode); } @Override protected void onCreate (@Nullable Bundle savedInstanceState) { activityName = "BActivity" ; super .onCreate(savedInstanceState); setContentView(R.layout.activity_stack_test); } @Override public void finish () { setResult(102 ); super .finish(); }
当BActivity finish时，会将resultCode和requestCode通过AActivity的onActivityResult回传回来
Intent.FLAG_ACTIVITY_FORWARD_RESULT 这是onActivityResult的另一种表现形式，在日常开发中我们经常会遇到如下场景
有同学看完肯定会说，这个简单啊，每个Activity都实现onActivityResult，每次跳转都使用startActivityForResult不就行了，这样当然可以，但是代码会稍显冗余。实际上，Android系统已经帮我们想好了这种场景的处理方式了
Intent.FLAG_ACTIVITY_FORWARD_RESULT的作用就是最后一个Activity直接调用第一个Activity的onActivityResult
示例： 以AActivity跳转BActivity跳转CActivity为例：
AActivity以startActivityForResult方式打开BActivity 1 2 3 4 public static void start (Activity activity, int requestCode) { Intent intent = new Intent (activity, BActivity.class); activity.startActivityForResult(intent, requestCode); }
BActivity以普通方式打开CActivity，设置Intent 的Flag Intent.FLAG_ACTIVITY_FORWARD_RESULT 1 2 3 4 5 public static void start (Context context) { Intent intent = new Intent (context, CActivity.class); intent.setFlags(Intent.FLAG_ACTIVITY_FORWARD_RESULT); context.startActivity(intent); }
CActivity和BActivity返回后，AActivity会接收到从CActivity传递过来的消息
源码解析 ActivityResult数据的写入 上篇文章我们在解析Activity的finish过程时其实稍微接触了一些onActivity的执行流程，在Activity的finish过程中，会调用到ActivityStack#finishActivityResultsLocked方法
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 private void finishActivityResultsLocked (ActivityRecord r, int resultCode, Intent resultData ) ActivityRecord resultTo = r.resultTo; if (resultTo != null ) { if (DEBUG_RESULTS) Slog.v(TAG_RESULTS, "Adding result to " + resultTo + " who=" + r.resultWho + " req=" + r.requestCode + " res=" + resultCode + " data=" + resultData); if (resultTo.userId != r.userId) { if (resultData != null ) { resultData.prepareToLeaveUser(r.userId); } } if (r.info.applicationInfo.uid > 0 ) { mService.grantUriPermissionFromIntentLocked(r.info.applicationInfo.uid, resultTo.packageName, resultData, resultTo.getUriPermissionsLocked(), resultTo.userId); } resultTo.addResultLocked(r, r.resultWho, r.requestCode, resultCode, resultData); r.resultTo = null ; } else if (DEBUG_RESULTS) Slog.v(TAG_RESULTS, "No result destination from " + r); r.results = null ; r.pendingResults = null ; r.newIntents = null ; r.icicle = null ; }
入参含义：
r：即将finish的Activity
resultCode: 要传递的resultCode
resultData：要传递的Intent
ActivityResult数据的传递 在上篇文章中，我们在分析Activity的finish流程时提到过ActivityStack#resumeTopActivityInnerLocked方法，这个方法还有一个作用就是向上一个Activity,即resultTo传递ActivityResult
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 private boolean resumeTopActivityInnerLocked (ActivityRecord prev, ActivityOptions options) { ... if (next.app != null && next.app.thread != null ) { ... synchronized (mWindowManager.getWindowManagerLock()) { ... try { ArrayList<ResultInfo> a = next.results; if (a != null ) { final int N = a.size(); if (!next.finishing && N > 0 ) { if (DEBUG_RESULTS) Slog.v(TAG_RESULTS, "Delivering results to " + next + ": " + a); next.app.thread.scheduleSendResult(next.appToken, a); } } ... } } ... } else { .... } if (DEBUG_STACK) mStackSupervisor.validateTopActivitiesLocked(); return true ; }
通过调用next.app.thread.scheduleSendResult(next.appToken, a)将ResultInfo发送到App进程中对应的Activity中，并回调onActivityResult方法
Intent.FLAG_ACTIVITY_FORWARD_RESULT的实现 上篇文章我们分析过，Activity的启动流程会调用ActivityStarter#startActivity,这个方法有对Intent.FLAG_ACTIVITY_FORWARD_RESULT的处理，废话不多说，直接看源码：
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 private int startActivity (IApplicationThread caller, Intent intent, Intent ephemeralIntent, String resolvedType, ActivityInfo aInfo, ResolveInfo rInfo, IVoiceInteractionSession voiceSession, IVoiceInteractor voiceInteractor, IBinder resultTo, String resultWho, int requestCode, int callingPid, int callingUid, String callingPackage, int realCallingPid, int realCallingUid, int startFlags, ActivityOptions options, boolean ignoreTargetSecurity, boolean componentSpecified, ActivityRecord[] outActivity, TaskRecord inTask) { ... ActivityRecord sourceRecord = null ; ActivityRecord resultRecord = null ; if (resultTo != null ) { sourceRecord = mSupervisor.isInAnyStackLocked(resultTo); if (DEBUG_RESULTS) Slog.v(TAG_RESULTS, "Will send result to " + resultTo + " " + sourceRecord); if (sourceRecord != null ) { if (requestCode >= 0 && !sourceRecord.finishing) { resultRecord = sourceRecord; } } } if ((launchFlags & Intent.FLAG_ACTIVITY_FORWARD_RESULT) != 0 && sourceRecord != null ) { if (requestCode >= 0 ) { ActivityOptions.abort(options); return ActivityManager.START_FORWARD_AND_REQUEST_CONFLICT; } resultRecord = sourceRecord.resultTo; if (resultRecord != null && !resultRecord.isInStackLocked()) { resultRecord = null ; } resultWho = sourceRecord.resultWho; requestCode = sourceRecord.requestCode; sourceRecord.resultTo = null ; if (resultRecord != null ) { resultRecord.removeResultsLocked(sourceRecord, resultWho, requestCode); } if (sourceRecord.launchedFromUid == callingUid) { callingPackage = sourceRecord.launchedFromPackage; } } ... return startActivity(r, sourceRecord, voiceSession, voiceInteractor, startFlags, true , options, inTask, outActivity); }
代码比较简单，主要就是判断Intent中是否带有Intent.FLAG_ACTIVITY_FORWARD_RESULT标签，如果有，则将源Activity的resultTo赋值给目标Activity
如果有多个中间Activity，比如使用这种方式启动ABCDE五个Activity,其中，BCD都是中间Activity，next.app.thread.scheduleSendResult(next.appToken, a)
AMS源码分析(三)AMS中Activity栈管理详解 Activity栈管理是AMS的另一个重要功能，栈管理又和Activity的启动模式和startActivity时所设置的Flag息息相关，Activity栈管理的主要处理逻辑是在ActivityStarter#startActivityUnchecked方法中，本文也会围绕着这个方法进进出出，反复摩擦，直到脑海中都是它的形状。goolge的工程师起名还是很讲究的，为什么要带Unchecked呢? Unchecked-不确定，是因为在执行这个方法时，我要启动哪个Activity还没决定呢，具体为什么，我想看过这篇文章你就明白了。
Activity栈管理相关类 ActivityStackSupervisor 顾名思义，Activity栈的功能提供者和管理者
ActivityDisplay 表示一个屏幕，Android支持三种屏幕：主屏幕，外接屏幕（HDMI等），虚拟屏幕（投屏）。一般情况下，即只有主屏幕时，ActivityStackSupervisor与ActivityDisplay都是系统唯一
TaskRecord ActivityTask记录, Task是我们管理Activity栈的重要单元，它的表现形式与逻辑和Activity启动模式息息相关，也是本文重点要分析的
ActivityStack 针对ActivityRecord 和 TaskRecord进行管理，记录ActivityRecord的状态和TaskRecord的状态。在Android N之前只有两种ActivityStack:homeStack（launcher和recents Activity）和其他。Android N开始有5种，增加了DockedStack（分屏Activity）、PinnedStack（画中画Activity）、freeformstack(自由模式Activity)，虽然它名字叫ActivityStack，但是跟我们熟知的数据结构中的栈基本上没啥关系，这也是有可能会增加一点理解难度的地方
关系图： 先说一下关系：
一个ActivityDisplay包含多个ActivityStack
一个ActivityStack包含多个TaskRecord
一个TaskRecord包含多个ActivityRecord
启动模式 standard 标准启动模式，启动Activity时依次向栈顶添加ActivityRecord，返回时依次推出，示例:AActivity打开BActivity打开CActivity
这是基本的Activity启动模式，需要注意的点不太多
Intent.FLAG_ACTIVITY_CLEAR_TOP 还是刚才的案例，如果依次打开AActivity->BActivity->CActivity->DActivity，此时在DActivity打开AActivity时Intent添加Flag Intent.FLAG_ACTIVITY_CLEAR_TOP,系统会从BActivity开始依次将Task中的Activity依次销毁，直到DActivity,因为DActivity处于活跃状态，因此会先执行onPause,在onPause后，会销毁原来的AActivity,然后打开新的AActivity,最后执行DActivity的onStop和onDestory
log:
源码分析 加入TaskRecord 摘抄ActivityStarter#startActivityUnchecked部分代码如下：
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 if (mStartActivity.resultTo == null && mInTask == null && !mAddingToTask && (mLaunchFlags & FLAG_ACTIVITY_NEW_TASK) != 0 ) { newTask = true ; result = setTaskFromReuseOrCreateNewTask( taskToAffiliate, preferredLaunchStackId, topStack); } else if (mSourceRecord != null ) { result = setTaskFromSourceRecord(); } else if (mInTask != null ) { result = setTaskFromInTask(); } else { setTaskToCurrentTopOrCreateNewTask(); } if (result != START_SUCCESS) { return result; }
因为我们使用标准模式启动，因此，resultTo和mSourceRecord均不为空，这段逻辑会执行setTaskFromSourceRecord：
1 2 3 4 5 6 7 8 9 10 11 12 private int setTaskFromSourceRecord () ... addOrReparentStartingActivity (sourceTask, "setTaskFromSourceRecord" ); return START_SUCCESS; } addOrReparentStartingActivity最终会执行TaskRecord#addActivityAtIndex: void addActivityAtIndex (int index, ActivityRecord r) ... mActivities.add (index, r); ... }
向对应的ActivityRecord中的mActivities添加本条记录，完成加入TaskRecord的操作
standard + Intent.FLAG_ACTIVITY_CLEAR_TOP 回到ActivityStarter#startActivityUnchecked,摘抄部分逻辑如下：
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 if (!mAddingToTask && (mLaunchFlags & FLAG_ACTIVITY_CLEAR_TOP) != 0 ) { ActivityRecord top = sourceTask.performClearTaskLocked(mStartActivity, mLaunchFlags); mKeepCurTransition = true ; if (top != null ) { ActivityStack.logStartActivity(AM_NEW_INTENT, mStartActivity, top.getTask()); deliverNewIntent(top); mTargetStack.mLastPausedActivity = null ; if (mDoResume) { mSupervisor.resumeFocusedStackTopActivityLocked(); } ActivityOptions.abort(mOptions); return START_DELIVERED_TO_TOP; } }
重点看performClearTaskLocked,这里是将目标Activity顶部元素清空的逻辑
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 final ActivityRecord performClearTaskLocked(ActivityRecord newR, int launchFlags) { int numActivities = mActivities.size(); for (int activityNdx = numActivities - 1 ; activityNdx >= 0 ; --activityNdx) { ActivityRecord r = mActivities.get (activityNdx); if (r.finishing) { continue ; } if (r.realActivity.equals(newR.realActivity)) { final ActivityRecord ret = r; for (++activityNdx; activityNdx < numActivities; ++activityNdx) { r = mActivities.get (activityNdx); if (r.finishing) { continue ; } ActivityOptions opts = r.takeOptionsLocked(); if (opts != null ) { ret.updateOptionsLocked(opts); } if (mStack != null && mStack.finishActivityLocked( r, Activity.RESULT_CANCELED, null , "clear-task-stack" , false )) { --activityNdx; --numActivities; } } if (ret.launchMode == ActivityInfo.LAUNCH_MULTIPLE && (launchFlags & Intent.FLAG_ACTIVITY_SINGLE_TOP) == 0 && !ActivityStarter.isDocumentLaunchesIntoExisting(launchFlags)) { if (!ret.finishing) { if (mStack != null ) { mStack.finishActivityLocked( ret, Activity.RESULT_CANCELED, null , "clear-task-top" , false ); } return null ; } } return ret; } } return null ; }
看完这部分代码，我想FLAG_ACTIVITY_CLEAR_TOP是怎么工作的大家也就明白了。
singleTop singleTop:栈顶唯一，它和standrad的区别在于，如果是standrad模式，在栈顶启动一个相同的Activity，会创建一个新的Activity实例，如果是singleTop模式，在栈顶启动相同的Activity则只会调用原有Activity的onNewIntent,如果原Activity不在栈顶，那么表现形式就和standrad相同
流程图： 原Activity不在栈顶
原Activity在栈顶
singleTop + Intent.FLAG_ACTIVITY_CLEAR_TOP 现在设想一种场景，AActivitylanchMode为singleTop，在AActivity的基础上依次打开了BActivity、CActivity， 在CActivity再次打开AActivity，但打开时设置Intent属性Intent.FLAG_ACTIVITY_CLEAR_TOP,此时的启动流程：
log 原Activity不在栈顶
原Activity在栈顶
原Actiivty在栈顶且设置Intent.FLAG_ACTIVITY_CLEAR_TOP
源码分析 我们又要进入ActivityStarter#startActivityUnchecked方法了， startActivityUnchecked：你要对我负责555…
摘抄startActivityUnchecked方法中关于singleTop模式的处理如下：
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 final ActivityStack topStack = mSupervisor.mFocusedStack;final ActivityRecord topFocused = topStack.topActivity();final ActivityRecord top = topStack.topRunningNonDelayedActivityLocked(mNotTop);final boolean dontStart = top != null && mStartActivity.resultTo == null && top.realActivity.equals(mStartActivity.realActivity) && top.userId == mStartActivity.userId && top.app != null && top.app.thread != null && ((mLaunchFlags & FLAG_ACTIVITY_SINGLE_TOP) != 0 || mLaunchSingleTop || mLaunchSingleTask); if (dontStart) { topStack.mLastPausedActivity = null ; if (mDoResume) { mSupervisor.resumeFocusedStackTopActivityLocked(); } ActivityOptions.abort(mOptions); if ((mStartFlags & START_FLAG_ONLY_IF_NEEDED) != 0 ) { return START_RETURN_INTENT_TO_CALLER; } deliverNewIntent(top); return START_DELIVERED_TO_TOP; }
需要注意的是，当我们设置目标Activity launchMode是singleTop时，判断条件用的是mLaunchSingleTop，而(mLaunchFlags & FLAG_ACTIVITY_SINGLE_TOP是指启动时设置的Intent的Flag属性。这两种方式都能达到singleTop的效果。
singleTop + Intent.FLAG_ACTIVITY_CLEAR_TOP 这部分的逻辑处理和standard时差不多，还是performClearTaskLocked方法，这个方法在3.1.2.2章节已经分析过了，这里摘抄部分逻辑如下：
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 if (ret.launchMode == ActivityInfo.LAUNCH_MULTIPLE && (launchFlags & Intent.FLAG_ACTIVITY_SINGLE_TOP) == 0 && !ActivityStarter.isDocumentLaunchesIntoExisting(launchFlags)) { if (!ret.finishing) { if (mStack != null ) { mStack.finishActivityLocked( ret, Activity.RESULT_CANCELED, null , "clear-task-top" , false ); } return null ; } }
因为我们的launchMode是FLAG_ACTIVITY_SINGLE_TOP，条件不成立，不会销毁命中的原Activity,但原Actiivty上面的记录均已销户，此时它已经是栈顶Activity了，继续执行会执行到startActivityUnchecked方法中3.2.3章节部分，和上面的逻辑就一致了。
singleTask singleTask: 栈内唯一，如果Activity设置了launchMode为singleTask，那么在整个ActivityStack中有且仅有一个实例存在。有些朋友看到它名字叫singleTask，就想当然的认为它是Task内唯一的，我们不要被它的名字骗了。需要注意的一点是，singleTask模式启动是默认clearTop的。
启动流程 场景一 假设AActivity的launchMode为singleTask，AActivity后依次启动BActivity和CActivity, CActivity又启动了AActivity,
log:
场景二 假设AActivity和BActivity都是Standard,CActivity为singleTask,CActiivty再次启动CActivity,这个过程的启动流程：
log：
场景三 看完前面两种场景，肯定会有同学不服气，你不是说singleTask是栈内唯一么，这两种场景都是task内的处理啊，那不就应该是task内唯一么，你说栈内唯一拿出证据来啊！别着急，证据马上来。
现在假设AActivity是singleTask， BActivity是standard, BActivity打开CActivity时创建新的Task, 然后CActivity再次打开AActivity
流程图：
看下log是不是这样：
log也验证了这个说法的正确性，从这个案例中我们看出，虽然AB在一个task, C在另一个task，但C启动A的时候，并没有在其自身的task启动，而是操作AB所在的task。因此，singeTask是栈内唯一的。
singeTask源码分析 再进入一次ActivityStarter#startActivityUnchecked一次，此时startActivityUnchecked内心活动：别进了，再进就怀孕了！！
为什么说singleTask自带clearTop属性呢？ 看下startActivityUnchecked的这段逻辑：
1 2 3 4 5 6 7 8 9 10 if ((mLaunchFlags & FLAG_ACTIVITY_CLEAR_TOP) != 0 || isDocumentLaunchesIntoExisting(mLaunchFlags) || mLaunchSingleInstance || mLaunchSingleTask) { final TaskRecord task = reusedActivity.getTask(); final ActivityRecord top = task.performClearTaskForReuseLocked(mStartActivity, mLaunchFlags); ... }
那么task切换到栈顶是在哪里呢，这段逻辑执行完成后，就会执行到Task切换的逻辑了，代码：
1 2 reusedActivity = setTargetStackAndMoveToFrontIfNeeded (reusedActivity);
当前面的逻辑完成后，可复用用的Activity就已经在Task顶部，而Task也已经在Stack顶部，完事俱备，只欠东风，继续执行startActivityUnchecked会执行到3.2.3的内容，和singleTop的处理是一致的，最终回调了目标Activity的onNewIntent。
singleInstance singleInstance这个启动模式比sigleTask更NB一些，它不光在栈内唯一，而且还独占一个Task，一看就是那种有独立办公室的老板，跟其他打工人完全不是一个等级的。关于singleInstance的栈管理和切换，你可以把它理解成只有一个singleTask的Activity存在的Task就比较好理解了，上面我们也已经分析过了。
Intent.FLAG_ACTIVITY_NEW_TASK、taskAffinity、新Task的创建 先看几个有意思的案例：Intent.FLAG_ACTIVITY_NEW_TASK,跳转时Task会新建么？
从图上我们看到，A和B的TaskId都是305，也就是没有创建新的Task,怎么回事，Intent.FLAG_ACTIVITY_NEW_TASK怎么失效了？
这个时候把B的launchMode设置为singleTask呢？
依然没有生效！！
这个时候保持B的launchMode为singleTask, 设置B的taskAffinity为”.b”试一下：
生效了！！
这个时候把Intent.FLAG_ACTIVITY_NEW_TASK取消，保持B的launchMode为singleTask, 设置B的taskAffinity为”.b”试一下：
生效了！
这个时候把Intent.FLAG_ACTIVITY_NEW_TASK取消，修改B的launchMode为standard, 设置B的taskAffinity为”.b”试一下：
没生效！
这个时候把B的taskAffinity删掉，设置B为singleInstace试一下：
又生效了！！
看到这里是不是感觉已经晕了，那到底啥时候生效啥时候失效啊！别着急，看完源码我们再做总结
我们又要进入ActivityStarter#startActivityUnchecked方法了， startActivityUnchecked:不挣扎了，已经有你的形状了…
Intent.FLAG_ACTIVITY_NEW_TASK的自动设置 startActivityUnchecked前面几行代码执行了一个叫做computeLaunchingTaskFlags的方法，这个方法的作用是根据新Activity的launchMode对launchFlag做处理：
1 2 3 4 5 6 7 8 9 10 11 12 13 14 private void computeLaunchingTaskFlags () ... if (mInTask == null ) { if (mSourceRecord == null ) { ... } else if (mSourceRecord.launchMode == LAUNCH_SINGLE_INSTANCE) { mLaunchFlags |= FLAG_ACTIVITY_NEW_TASK; } else if (mLaunchSingleInstance || mLaunchSingleTask) { mLaunchFlags |= FLAG_ACTIVITY_NEW_TASK; } } }
也就是说，如果一个Actiivty是singleInstacne的，那么不管是别人启动它还是它启动别人，都会自动添加启动flag FLAG_ACTIVITY_NEW_TASK, 如果是singeTask，则只有别人启动它时才会这样设置
taskAffinity的识别 上一部分的逻辑执行后，startActivityUnchecked会执行getReusableIntentActivity方法，这个方法主要是寻找ActivityStack中是否有可复用的Task， 返回值会可复用Task的顶部元素:
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 private ActivityRecord getReusableIntentActivity () { boolean putIntoExistingTask = ((mLaunchFlags & FLAG_ACTIVITY_NEW_TASK) != 0 && (mLaunchFlags & FLAG_ACTIVITY_MULTIPLE_TASK) == 0 ) || mLaunchSingleInstance || mLaunchSingleTask; putIntoExistingTask &= mInTask == null && mStartActivity.resultTo == null ; ActivityRecord intentActivity = null ; if (mOptions != null && mOptions.getLaunchTaskId() != -1 ) { final TaskRecord task = mSupervisor.anyTaskForIdLocked(mOptions.getLaunchTaskId()); intentActivity = task != null ? task.getTopActivity() : null ; } else if (putIntoExistingTask) { if (mLaunchSingleInstance) { intentActivity = mSupervisor.findActivityLocked(mIntent, mStartActivity.info, mStartActivity.isHomeActivity()); } else if ((mLaunchFlags & FLAG_ACTIVITY_LAUNCH_ADJACENT) != 0 ) { intentActivity = mSupervisor.findActivityLocked(mIntent, mStartActivity.info, !mLaunchSingleTask); } else { intentActivity = mSupervisor.findTaskLocked(mStartActivity, mSourceDisplayId); } } return intentActivity; }
findActivityLocked逻辑比较简单，就是在整个Stack中遍历Activity作对比，重点看ActivitySuperVisor#findTaskLocked,ActivitySuperVisor#findTaskLocked中调用了ActivityStack#findTaskLocked，看一下重要逻辑：
1 2 3 4 5 6 7 8 9 10 11 12 13 void findTaskLocked (ActivityRecord target, FindTaskResult result ) ... } else if (!isDocument && !taskIsDocument && result.r == null && task.rootAffinity != null ) { if (task.rootAffinity.equals (target.taskAffinity)) { result.r = r; result.matchedByRootAffinity = true ; } } else if (DEBUG_TASKS) Slog.d(TAG_TASKS, "Not a match: " + task); } }
这里就是匹配taskAffinity的地方。回到getReusableIntentActivity方法，说一下它的返回值逻辑：
如果launchMode是singleInstance，则判断当前stack中是否有相同Actiivty，如果有则返回对应Actiivty，否则是null
如果launchMode是其他，则判断当前stack中是否有可以匹配其affinity的Task，如果有则返回对应Task顶部Activity，否则是null
是否创建新task的识别 如果getReusableIntentActivity方法返回值不为null，startActivityUncheck后面的逻辑会执行setTaskFromReuseOrCreateNewTask方法：
1 2 3 4 5 6 7 8 9 10 11 private void setTaskFromIntentActivity (ActivityRecord intentActivity) { if ((mLaunchFlags & (FLAG_ACTIVITY_NEW_TASK | FLAG_ACTIVITY_CLEAR_TASK)) == (FLAG_ACTIVITY_NEW_TASK | FLAG_ACTIVITY_CLEAR_TASK)) { final TaskRecord task = intentActivity.getTask(); task.performClearTaskLocked(); mReuseTask = task; mReuseTask.setIntent(mStartActivity); } ... }
注意，这个方法执行的必要条件是getReusableIntentActivity方法返回值不为null，入参intentActivity即是getReusableIntentActivity方法的返回值。
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 private int setTaskFromReuseOrCreateNewTask ( TaskRecord taskToAffiliate, int preferredLaunchStackId, ActivityStack topStack) { mTargetStack = computeStackFocus( mStartActivity, true , mLaunchBounds, mLaunchFlags, mOptions); if (mReuseTask == null ) { final TaskRecord task = mTargetStack.createTaskRecord( mSupervisor.getNextTaskIdForUserLocked(mStartActivity.userId), mNewTaskInfo != null ? mNewTaskInfo : mStartActivity.info, mNewTaskIntent != null ? mNewTaskIntent : mIntent, mVoiceSession, mVoiceInteractor, !mLaunchTaskBehind , mStartActivity.mActivityType); addOrReparentStartingActivity(task, "setTaskFromReuseOrCreateNewTask - mReuseTask" ); ... } else { addOrReparentStartingActivity(mReuseTask, "setTaskFromReuseOrCreateNewTask" ); } ... return START_SUCCESS; }
总结 通过上面的代码分析，我们可以总结出在Activity启动过程中创建新Task的条件：
standard、singleTop模式 Intent.FLAG_ACTIVITY_NEW_TASK 和taskAffinity必须同时设置
sinlgeTask模式 只需设置taskAffinity，Intent.FLAG_ACTIVITY_NEW_TASK 可有可无
singeInstance Intent.FLAG_ACTIVITY_NEW_TASK 和taskAffinity均可有可无
PMS 深入PMS源码（一）—— PMS的启动过程和执行流程 PMS简介 作为Android开发者，或多或少的都接触过Android的framework层架构，这也是开发者从使用Android到了解安卓的过程，framework层的核心功能有AMS、PMS、WMS等，这三个也是系统中最基础的使用，在Android程序启动完成后回启动一系列的核心服务，AMS、PMS、WMS就是在此过程中启动的，之后的系列文章之后会一次介绍他们，本篇主要介绍PMS关于PMS文章共分为3篇，本篇最为首篇也是PMS的主要逻辑部分；
管理设备上安装的所有应用程序，并在系统启动时加载应用程序；
根据请求的Intent匹配到对应的Activity、Provider、Service，提供包含包名和Component的信息对象；
调用需要权限的系统函数时，检查程序是否具备相应权限从而保证系统安全；
提供应用程序的安装、卸载的接口；
应用程序层：使用getPackageManager（）获取包的管理对象PackageManager，PMS使用的也是Binder通信，PackageManager是从ServiceManager中获取注册的Binder对象，具体的实现为PackageManagerService，PMS实现对所有程序的安装和加载；
PMS服务层：PMS运行在SystemServer进程中，主要使用/system/etc/permissions.xml和/data/system/packages.xml管理包信息；
数据文件管理：PMS负责对系统的配置文件、apk安装文件、apk的数据文件执行管理、读写、创建和删除等功能；
/data/system/packages.xml ：系统的配置文件，记录所有的应用程序的包管理信息，PMS根据此文件管理所有程序
last-platform-version：记录系统最后一次修改的版本信息；
permissions：保存系统中所有的权限信息列表，系统权限以androd开头、自定义权限以包名开头；
sigs：签名标签，一个程序只能有一个签名但可以有多个证书，包含count属性表示证书数量；
cert：表示签名证书，包含index、key属性，index表示证书的下标；
perms：表示一个程序中声明使用的权限列表，存在package标签之下；
package：包含一个应用程序的对应关系：
PMS的启动过程 在Android系统启动过程中，程序会执行到SystemServer中，然后调用startBootstrapServices()方法启动核心服务，在startBootstrapServices（）方法中完成PMS的启动：
1 2 3 4 5 private void startBootstrapServices () { mPackageManagerService = PackageManagerService.main(mSystemContext, installer,mFactoryTestMode != FactoryTest.FACTORY_TEST_OFF, mOnlyCore); mPackageManager = mSystemContext.getPackageManager(); }
调用PackageManagerService.main()方法，在main（）方法中创建PMS的对象，并向ServiceManager注册Binder
1 2 3 4 5 6 7 8 9 10 public static PackageManagerService main (Context context, Installer installer, boolean factoryTest, boolean onlyCore) { PackageManagerService m = new PackageManagerService (context, installer,factoryTest, onlyCore); m.enableSystemUserPackages(); ServiceManager.addService("package" , m); final PackageManagerNative pmn = m.new PackageManagerNative (); ServiceManager.addService("package_native" , pmn); return m; }
调用ContextImpl.getPackageManager（）获取PackageManager对象，getPackageManager（）中使用ActivityThread.getPackageManager()获取前面创建并注册的Binder对象，然后创建ApplicationPackageManager实例
1 2 3 4 5 6 7 8 @Override public PackageManager getPackageManager () { IPackageManager pm = ActivityThread.getPackageManager(); if (pm != null ) { return (mPackageManager = new ApplicationPackageManager (this , pm)); } return null ; }
程序在获取PMS对象时会调用ActivityThread.getPackageManager()，从ServiceManager中获取Binder，并获取BInder代理对象PMS实例
1 2 3 4 5 6 7 8 public static IPackageManager getPackageManager () { if (sPackageManager != null ) { return sPackageManager; } IBinder b = ServiceManager.getService("package”); // 获取注册Binder sPackageManager = IPackageManager.Stub.asInterface(b); // 获取IPackageManager代理对象，即PMS return sPackageManager; }
从上面的3个过程可以得出以下结论：
PMS使用Binder通信机制，最终IPackageManager接口的实现类为PackageManagerService类；
系统中获取的PackageManager对象具体实现的子类是ApplicationPackageManager对象；
PMS构造函数 由上面的分析知道，在系统启动后程序执行PMS的构造函数创建对象，整个系统对程序的管理就从这里开始，先介绍下相关类和属性信息：
ArrayMap<String, PackageParser.Package> mPackages：在扫描程序文件目录时会将信息保存在Package对象中，然后将所有程序包名极其的package保存在此集合中；
Settings mSettings：保存整个系统信息的Setting对象；
ActivityIntentResolver mActivities：遍历所有程序的目录，并解析所有的注册清单文件，将提取所有的Intent-filter数据保存在对应的集合中；
ActivityIntentResolver mReceivers：同上
ServiceIntentResolver mServices：同上
ProviderIntentResolver mProviders：同上
PackageParser：解析apk文件的主要类，执行解析操作；
PackageParser.Package：PackageParser的内部类，保存apk文件中的解析信息，每个应用程序对应一个Package对象，属性信息如下：
String packageName：程序包名
String codePath： 软件包的路径
ApplicationInfo applicationInfo ：applicationInfo对象
final ArrayList permissions：申请权限的集合
final ArrayList activities：Activity标签解析的结合
final ArrayList receivers：Receiver标签解析的结合
final ArrayList providers ：Provider标签解析的结合
final ArrayList services ：Service标签解析的结合
Bundle mAppMetaData = null：注册清单中设置的信息
int mVersionCode：版本Code
String mVersionName：版本名称
int mCompileSdkVersion：Sdk版本
Settings：PMS内部主要保存信息的类，主要属性如下：
mSettingsFilename：配置系统目录下的package.xml文件
1 2 mSystemDir = new File (dataDir, "system" ); mSettingsFilename = new File (mSystemDir, "packages.xml" );
mBackupSettingsFilename：配置系统目录下的packages-backup.xml文件，一般在创建和修改package文件前，会先创建packages-backup保存原来信息，在操作读写后会删除此文件；
1 mBackupSettingsFilename = new File (mSystemDir, "packages-backup.xml" );
mPackageListFilename：配置系统目录下的packages.list文件，保存了所有应用程序列表，每一行对应一个应用程序
1 2 mPackageListFilename = new File (mSystemDir, "packages.list”); 如：com.android.hai 10032 1 data/data/com.android.hai ，第一项：应用程序包名、第二项：Linux用户Id、第三项：1表示可以debug，0表示不能debug、第四项：程序数据文件目录
ArrayMap<String, PackageSetting> mPackages：解析package.xml文件中的每个程序信息保存在PackageSetting对象中，将所有程序的PackageSetting都填充到集合中
mDisabledSysPackages：保存那些没有经过正常程序卸载的应用程序列表，按照正常卸载程序时，PMS会自动删除package.xml文件中的信息，使用adb命令或其他方法删除时package文件信息则不会删除，系统启动时PMS会检查package文件，并检查对应的应用程序的文件目录，从而判断是否意外删除，如果意外删除则加入mDisabledSysPackages集合；
mUserIds：保存Linux下所有的用户Id列表
mPendingPackages：在解析每个PackageSetting时如果是使用sharedId，则将此Setting加入此集合，等相应的share-user标签后再补充Setting
mPastSignatures：保存所有的签名文件信息
mPermissions：保存所有的权限信息
ArraySet mInstallerPackages：已安装的应用软件包
PMS的工作过程
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 public PackageManagerService (Context context, Installer installer, // PMS的构造函数 boolean factoryTest, boolean onlyCore) {sUserManager = new UserManagerService (context, this , new UserDataPreparer (mInstaller, mInstallLock, mContext, mOnlyCore), mPackages);mSettings = new Settings (mPermissionManager.getPermissionSettings(), mPackages); mHandlerThread = new ServiceThread (TAG,Process.THREAD_PRIORITY_BACKGROUND, true ); mHandlerThread.start(); mHandler = new PackageHandler (mHandlerThread.getLooper()); mFirstBoot = !mSettings.readLPw(sUserManager.getUsers(false )); } final int packageSettingCount = mSettings.mPackages.size();for (int i = packageSettingCount - 1 ; i >= 0 ; i--) { PackageSetting ps = mSettings.mPackages.valueAt(i); if (!isExternal(ps) && (ps.codePath == null || !ps.codePath.exists()) && mSettings.getDisabledSystemPkgLPr(ps.name) != null ) { mSettings.mPackages.removeAt(i); mSettings.enableSystemPackageLPw(ps.name); } } File frameworkDir = new File (Environment.getRootDirectory(), "framework”); // 5、获取系统的framework文件 Iterator<PackageSetting> pkgSettingIter = mSettings.mPackages.values().iterator(); while (pkgSettingIter.hasNext()) { PackageSetting ps = pkgSettingIter.next(); if (isSystemApp(ps)) { // 6、保存已经安装的系统的应用程序 mExistingSystemPackages.add(ps.name); } } scanDirTracedLI(frameworkDir, // 7、扫描framework文件目录 mDefParseFlags | PackageParser.PARSE_IS_SYSTEM_DIR, scanFlags | SCAN_NO_DEX | SCAN_AS_SYSTEM | SCAN_AS_PRIVILEGED, 0); final File systemAppDir = new File(Environment.getRootDirectory(), " app"); scanDirTracedLI(systemAppDir, // 8、扫描系统app文件 mDefParseFlags | PackageParser.PARSE_IS_SYSTEM_DIR, scanFlags | SCAN_AS_SYSTEM, 0); 。。。。。。扫描各种目录下的文件信息 scanDirTracedLI(sAppInstallDir, 0, scanFlags | SCAN_REQUIRE_KNOWN, 0); //9、扫描安装app目录/data/app/ mSettings.writeLPr(); // 10、写入配置文件 Runtime.getRuntime().gc();
在启动程序后，PMS的所有工作基本都在构造函数中执行的，具体的执行过程见上面代码注释，这里列出几点主要的执行步骤：
创建Settings对象，将PMS中的mPackage集合传入，此集合保存所有apk的解析数据
调用readLPw（）方法解析系统配置文件package.xml
调用scanDirTracedLI（）扫描系统app
调用scanDirTracedLI（）扫描/data/app/下安装的第三方啊app
执行mSettings.writeLPr()将扫描后的结果，重新写入配置文件
上面的几个主要过程即可实现PMS对所有安装程序的执行和管理，下面从源码的角度分析下PMS具体的执行细节；
解析配置文件package.xml
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 boolean readLPw (@NonNull List<UserInfo> users) { FileInputStream str = null ; if (mBackupSettingsFilename.exists()) { str = new FileInputStream (mBackupSettingsFilename); } str = new FileInputStream (mSettingsFilename); XmlPullParser parser = Xml.newPullParser(); parser.setInput(str, StandardCharsets.UTF_8.name()); while ((type = parser.next()) != XmlPullParser.END_DOCUMENT && (type != XmlPullParser.END_TAG || parser.getDepth() > outerDepth)) { String tagName = parser.getName(); 3044 if (tagName.equals("package" )) {3045 readPackageLPw(parser); 3046 } else if (tagName.equals("permissions" )) {3047 mPermissions.readPermissions(parser); 3048 } else if (tagName.equals("shared-user" )) {3051 readSharedUserLPw(parser); } final int N = mPendingPackages.size(); 3172 for (int i = 0 ; i < N; i++) { 3173 final PackageSetting p = mPendingPackages.get(i);3174 final int sharedUserId = p.getSharedUserId();3175 final Object idObj = getUserIdLPr(sharedUserId); 3176 if (idObj instanceof SharedUserSetting) {3177 final SharedUserSetting sharedUser = (SharedUserSetting) idObj;3178 p.sharedUser = sharedUser; 3179 p.appId = sharedUser.userId;3180 addPackageSettingLPw(p, sharedUser); 3181 }3192 }3193 mPendingPackages.clear(); } }
文件在readLPw（）中首先判断mBackupSettingsFilename文件是否存在，前面提到当更新配置文件时，系统会先将package.xml文件重名为backup文件，然后创建package.xml并将mSettings内容写入文件，写入完成之后将back-up为难删除，如果此过程发生意外则系统会保留back-up文件，再此重启PMS时会优先读取backup文件，一般情况会直接读取package.xml，读取信息后使用Xml解析文件中信息，在解析中提取每个标签中的属性，这里需要注意的是package 标签，其中包好应用程序的基本信息，程序回调用readPackageLPw（）解析；
readPackageLPw（）：解析并获取package标签下的信息，并创建PackageSetting对象保存信息；
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 private void readPackageLPw (XmlPullParser parser) throws XmlPullParserException, IOException { name = parser.getAttributeValue(null , ATTR_NAME); realName = parser.getAttributeValue(null , "realName" ); idStr = parser.getAttributeValue(null , "userId" ); uidError = parser.getAttributeValue(null , "uidError" ); sharedIdStr = parser.getAttributeValue(null , "sharedUserId" ); codePathStr = parser.getAttributeValue(null , "codePath" ); ....... version = parser.getAttributeValue(null , "version" ); timeStampStr = parser.getAttributeValue(null , "it" ); timeStampStr = parser.getAttributeValue(null , "ut" ); packageSetting = addPackageLPw(name.intern(), realName, new File (codePathStr), 3836 new File (resourcePathStr), legacyNativeLibraryPathStr, primaryCpuAbiString,3837 secondaryCpuAbiString, cpuAbiOverrideString, userId, versionCode, pkgFlags,3838 pkgPrivateFlags, parentPackageName, null ,3839 null , null );packageSetting.setTimeStamp(timeStamp); packageSetting.firstInstallTime = firstInstallTime; packageSetting.lastUpdateTime = lastUpdateTime; if (sharedIdStr != null ) {3853 if (sharedUserId > 0 ) {3854 packageSetting = new PackageSetting (name.intern(), realName, new File (3855 codePathStr), new File (resourcePathStr), legacyNativeLibraryPathStr,3856 primaryCpuAbiString, secondaryCpuAbiString, cpuAbiOverrideString,3857 versionCode, pkgFlags, pkgPrivateFlags, parentPackageName,3858 null , sharedUserId,3859 null , null );3860 packageSetting.setTimeStamp(timeStamp);3861 packageSetting.firstInstallTime = firstInstallTime;3862 packageSetting.lastUpdateTime = lastUpdateTime;3863 mPendingPackages.add(packageSetting); 3873 }if (installerPackageName != null ) { mInstallerPackages.add(installerPackageName); }
在readPackageLPw（）中首先从解析器parser中提取所有的标签信息，然后调用addPackageLPw（）方法保存这些属性，最后当程序使用shareId时先暂时将对象的解析 添加到mPendingPackages集合中，等共享的应用执行结束后再补充信息；
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 PackageSetting addPackageLPw (String name,......) { 598 PackageSetting p = mPackages.get(name); 599 if (p != null ) {600 if (p.appId == uid) {601 return p;602 }606 }607 p = new PackageSetting (name, realName, codePath, resourcePath, 608 legacyNativeLibraryPathString, primaryCpuAbiString, secondaryCpuAbiString,609 cpuAbiOverrideString, vc, pkgFlags, pkgPrivateFlags, parentPackageName,610 childPackageNames, 0 , usesStaticLibraries, usesStaticLibraryNames);611 p.appId = uid;612 if (addUserIdLPw(uid, p, name)) {613 mPackages.put(name, p); 614 return p;615 }616 return null ;617 }}
addPackageLPw（）中直接创建PackageSetting对象，将解析的信息封装起来，然后以程序的name为Key将PackageSetting对象添加的mPackages集合中，那此时mPackages就保存了手机中所有app的应用信息；
扫描安装的应用程序
scanDirTracedLI()：扫描/data/app/目录文件下的所有apk文件信息，在scanDirTracedLI（）中直接调用scanDirLI（）方法
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 private void scanDirLI (File scanDir, int parseFlags, int scanFlags, long currentTime) {final File[] files = scanDir.listFiles(); try (ParallelPackageParser parallelPackageParser = new ParallelPackageParser ( mSeparateProcesses, mOnlyCore, mMetrics, mCacheDir, mParallelPackageParserCallback)) { int fileCount = 0 ; for (File file : files) { parallelPackageParser.submit(file, parseFlags); fileCount++; } for (; fileCount > 0 ; fileCount--) { ParallelPackageParser.ParseResult parseResult = parallelPackageParser.take(); scanPackageChildLI(parseResult.pkg, parseFlags, scanFlags,currentTime, null ); } }
scanDirLI（）方法执行的逻辑很简单：
遍历文件目录下的所有文件
创建ParallelPackageParser对象，调用submit（）方法提交请求，执行解析每个apk文件
调用parallelPackageParser.take()逐个取出每个解析的结果
到这里我们知道PMS是对/data/app/目录中所有apk文件进行解析，在之前的版本中会直接创建PackageParser对象执行解析，在Androip P版本中引入ParallelPackageParser类，使用线程池和队列执行程序的解析；
ParallelPackageParser：内部使用线程池和队列执行文件目录中apk扫描解析
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 private final BlockingQueue<ParseResult> mQueue = new ArrayBlockingQueue <>(QUEUE_CAPACITY); private final ExecutorService mService = ConcurrentUtils.newFixedThreadPool(MAX_THREADS, "package-parsing-thread" , Process.THREAD_PRIORITY_FOREGROUND); public void submit (File scanFile, int parseFlags) { mService.submit(() -> { ParseResult pr = new ParseResult (); try { PackageParser pp = new PackageParser (); pp.setSeparateProcesses(mSeparateProcesses); pp.setOnlyCoreApps(mOnlyCore); pp.setDisplayMetrics(mMetrics); pp.setCacheDir(mCacheDir); pp.setCallback(mPackageParserCallback); pr.scanFile = scanFile; pr.pkg = parsePackage(pp, scanFile, parseFlags); } try { mQueue.put(pr); } catch (InterruptedException e) { Thread.currentThread().interrupt(); mInterruptedInThread = Thread.currentThread().getName(); } }); } public ParseResult take () { try { return mQueue.take(); } catch (InterruptedException e) { Thread.currentThread().interrupt(); throw new IllegalStateException (e); } }
ParallelPackageParser中利用线程池处理并发问题，执行多个apk文件的解析，并使用阻塞队列的方式同步线程的数据，在submit提交的任务run（）方法中，创建了PackageParser对象并调用parser（）方法解析apk，之后将解析的结果封装在ParseResult中，最后添加到mQueue队列中，PMS中在依次调用take（）方法从mQueue队列中获取执行的结果；
PackageParser.parsePackage（）：解析每个apk文件
1 2 3 4 5 6 7 8 9 10 11 12 13 14 public Package parsePackage (File packageFile, int flags, boolean useCaches) throws PackageParserException { Package parsed = useCaches ? getCachedResult(packageFile, flags) : null ; if (parsed != null ) { return parsed; } if (packageFile.isDirectory()) { parsed = parseClusterPackage(packageFile, flags); } else { parsed = parseMonolithicPackage(packageFile, flags); } cacheResult(packageFile, flags, parsed); return parsed; }
ParserPackage.parser（）中开始执行apk文件的解析，对于apk文件执行parseMonolithicPackage（），在执行解析结束后会缓存解析结果；
1 2 3 4 5 6 7 8 9 10 public Package parseMonolithicPackage (File apkFile, int flags) throws PackageParserException { final PackageLite lite = parseMonolithicPackageLite(apkFile, flags); final SplitAssetLoader assetLoader = new DefaultSplitAssetLoader (lite, flags); try { final Package pkg = parseBaseApk(apkFile, assetLoader.getBaseAssetManager(), flags); pkg.setCodePath(apkFile.getCanonicalPath()); pkg.setUse32bitAbi(lite.use32bitAbi); return pkg; } }
parseMonolithicPackageLite（）:先解析出apk文件的基本信息
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 private static PackageLite parseMonolithicPackageLite (File packageFile, int flags) throws PackageParserException { final ApkLite baseApk = parseApkLite(packageFile, flags); final String packagePath = packageFile.getAbsolutePath(); return new PackageLite (packagePath, baseApk, null , null , null , null , null , null ); } private static ApkLite parseApkLite (String codePath, XmlPullParser parser, AttributeSet attrs,SigningDetails signingDetails) throws IOException, XmlPullParserException, PackageParserException { final Pair<String, String> packageSplit = parsePackageSplitNames(parser, attrs); for (int i = 0 ; i < attrs.getAttributeCount(); i++) { final String attr = attrs.getAttributeName(i); if (attr.equals("installLocation" )) { installLocation = attrs.getAttributeIntValue(i, PARSE_DEFAULT_INSTALL_LOCATION); } else if (attr.equals("versionCode" )) { versionCode = attrs.getAttributeIntValue(i, 0 ); } else if (attr.equals("versionCodeMajor" )) { versionCodeMajor = attrs.getAttributeIntValue(i, 0 ); } else if (attr.equals("revisionCode" )) { revisionCode = attrs.getAttributeIntValue(i, 0 ); } ..... } ...... return new ApkLite (codePath, packageSplit.first, packageSplit.second, isFeatureSplit, configForSplit, usesSplitName, versionCode, versionCodeMajor, revisionCode, installLocation, verifiers, signingDetails, coreApp, debuggable, multiArch, use32bitAbi, extractNativeLibs, isolatedSplits); }
在parseMonolithicPackage（）中先调用parseApkLite（）将File先简单的解析以下，这里的解析只是获取注册清单中的基础信息，并将信息保存在ApkLite对象中，然后将ApkLite和文件路径
1 2 3 4 5 6 7 8 9 10 11 12 13 14 private Package parseBaseApk (File apkFile, AssetManager assets, int flags) throws PackageParserException { final String apkPath = apkFile.getAbsolutePath(); mArchiveSourcePath = sourceFile.getPath(); 399 int cookie = assmgr.findCookieForPath(mArchiveSourcePath); 401 parser = assmgr.openXmlResourceParser(cookie, "AndroidManifest.xml”); // 3、解析xml注册清单文件 Resources res = new Resources(assmgr, metrics, null); // 4、创建Resource对象 pkg = parseBaseApk(res, parser, flags, errorText); // 解析parser中的信息，保存在Package对象中 pkg.setVolumeUuid(volumeUuid); pkg.setApplicationVolumeUuid(volumeUuid); pkg.setBaseCodePath(apkPath); pkg.setSigningDetails(SigningDetails.UNKNOWN); return pkg; }
parseBaseApk（）中从apkFile对象中获取apk文件路径，然后使用assmgr加载apk文件中的资源，从文件中读取注册清单文件，然后调用parseBaseApk解析注册清单；
parseBaseApk（）：从Parser对象中获取解析的信息，保存在Package对象中
1 2 3 4 5 6 7 8 9 10 11 12 13 14 private Package parseBaseApk (String apkPath,Resources res, XmlResourceParser parser, int flags, String[] outError) { Pair<String, String> packageSplit = parsePackageSplitNames(parser, parser); pkgName = packageSplit.first; splitName = packageSplit.second; Package pkg = new Package (pkgName); pkg.mVersionCode = sa.getInteger(…... pkg.mVersionName = sa.getNonConfigurationString(…... pkg.mSharedUserId = str.intern(…...); pkg.mSharedUserLabel = sa.getResourceId(…... pkg.installLocation = sa.getInteger(…... pkg.applicationInfo.installLocation = pkg.installLocation; return parseBaseApkCommon(pkg, null , res, parser, flags, outError); }
parseBaseApk中从parser中提取注册清单中的基础信息，并封装保存在Pakage对象中，然后调用parseBaseApkCommon（）方法继续解析清单文件中内容
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 int outerDepth = parser.getDepth(); while ((type=parser.next()) != parser.END_DOCUMENT. 804 && (type != parser.END_TAG || parser.getDepth() > outerDepth)) { if (tagName.equals("application" )) { if (!parseBaseApplication(pkg, res, parser, attrs, flags, outError)) { 825 return null ;}else if (tagName.equals("permission" )) { 832 if (parsePermission(pkg, res, parser, attrs, outError) == null ) {833 return null ;834 }} else if (tagName.equals("uses-feature" )) { FeatureInfo fi = new FeatureInfo (); ……. pkg.reqFeatures.add(fi); }else if (tagName.equals("uses-sdk" )) { }else if (tagName.equals("supports-screens" )) { } } }
parseBaseApkCommon（）中主要负责解析清单文件中的各种标签信息，其中最主要的就是解析标签下的四大组件的信息，在遇到applicaiton标签时直接调用了parseBaseApplication（）执行解析；
parseBaseApplication（），主要的解析工作
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 String tagName = parser.getName();final ApplicationInfo ai = owner.applicationInfo;ai.theme = sa.getResourceId( com.android.internal.R.styleable.AndroidManifestApplication_theme, 0 ); ai.descriptionRes = sa.getResourceId( com.android.internal.R.styleable.AndroidManifestApplication_description, 0 ); ai.maxAspectRatio = sa.getFloat(R.styleable.AndroidManifestApplication_maxAspectRatio, 0 ); 1644 if (tagName.equals("activity" )) { 1645 Activity a = parseActivity(owner, res, parser, attrs, flags, outError, false );1651 owner.activities.add(a);1653 } else if (tagName.equals("receiver" )) {1654 Activity a = parseActivity(owner, res, parser, attrs, flags, outError, true );1660 owner.receivers.add(a);1662 } else if (tagName.equals("service" )) {1663 Service s = parseService(owner, res, parser, attrs, flags, outError);1669 owner.services.add(s);1671 } else if (tagName.equals("provider" )) {1672 Provider p = parseProvider(owner, res, parser, attrs, flags, outError);1678 owner.providers.add(p);1680 }
清单文件解析共分两部分：
解析出application标签下设置的name类名、icon、theme、targetSdk、processName等属性标签并保存在ApplicationInfo对象中
循环解析activity、receiver、service、provider四个标签，并将信息到保存在Package中对应的集合中
下面逐个分析下四大组件是如何解析保存的：
parserActivity（）：解析Activity和Receiver标签并返回Activity对象封装所有属性；
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 private Activity parseActivity (Package owner,...) throws XmlPullParserException, IOException { TypedArray sa = res.obtainAttributes(parser, R.styleable.AndroidManifestActivity);cachedArgs.mActivityArgs.tag = receiver ? "<receiver>" : "<activity>”; // 1、判断为activity或receiver cachedArgs.mActivityArgs.sa = sa; cachedArgs.mActivityArgs.flags = flags; Activity a = new Activity(cachedArgs.mActivityArgs, new ActivityInfo()); // 2、创建Activity实例，并初始化系列属性 a.info.theme = sa.getResourceId(R.styleable.AndroidManifestActivity_theme, 0); a.info.taskAffinity = buildTaskAffinityName(owner.applicationInfo.packageName, owner.applicationInfo.taskAffinity, str, outError); a.info.launchMode = ... if (parser.getName().equals(" intent-filter")) { // 3、解析intent-filter ActivityIntentInfo intent = new ActivityIntentInfo(a); if (!parseIntent(res, parser, true /*allowGlobs*/, true /*allowAutoVerify*/, intent, outError)) { return null; } a.order = Math.max(intent.getOrder(), a.order); a.intents.add(intent); // 将intent设置到Activity } return a;
在解析Activity和Receiver标签时，当标签设置intent-filter时则创建一个ActivityIntentInfo对象，并调用parseIntent（）将intent-filter标签下的信息解析到ActivityIntentInfo中，并将ActivityIntentInfo对象保存在a.intents的集合中，简单的说一个intent-filter对应一个ActivityIntentInfo对象，一个Activity和Receiver可以包好多个intent-filter；
parseIntent()：解析每个intent-filter标签下的action、name等属性值，并将所有的属性值保存在outInfo对象中，这里的outInfo是ActivityIntentInfo对象；
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 while ((type = parser.next()) != XmlPullParser.END_DOCUMENT && (type != XmlPullParser.END_TAG || parser.getDepth() > outerDepth)) { String nodeName = parser.getName(); if (nodeName.equals("action" )) { String value = parser.getAttributeValue( ANDROID_RESOURCES, "name" ); outInfo.addAction(value); } else if (nodeName.equals("category" )) { String value = parser.getAttributeValue( ANDROID_RESOURCES, "name" ); outInfo.addCategory(value); } else if (nodeName.equals("data" )) { sa = res.obtainAttributes(parser, com.android.internal.R.styleable.AndroidManifestData); String str = sa.getNonConfigurationString( com.android.internal.R.styleable.AndroidManifestData_mimeType, 0 ); outInfo.addDataType(str); str = sa.getNonConfigurationString( com.android.internal.R.styleable.AndroidManifestData_scheme, 0 ); outInfo.addDataScheme(str); String host = sa.getNonConfigurationString( com.android.internal.R.styleable.AndroidManifestData_host, 0 ); String port = sa.getNonConfigurationString( com.android.internal.R.styleable.AndroidManifestData_port, 0 ); outInfo.addDataAuthority(host, port); outInfo.hasDefault = outInfo.hasCategory(Intent.CATEGORY_DEFAULT); }
ActivityIntentInfo 继承 IntentInfo ，IntentInfo继承IntentFilter属性，所以outInfo保存的数据都保存在IntentFilter中，在IntentFilter中有标签对应的集合，如actions、mDataSchemes等，所以遍历的所有intent-filter中设置的数据都保存在其中；
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 public final static class ActivityIntentInfo extends IntentInfo {}public static abstract class IntentInfo extends IntentFilter {}public final void addAction (String action) { if (!mActions.contains(action)) { mActions.add(action.intern()); } } public final void addCategory (String category) { if (mCategories == null ) mCategories = new ArrayList <String>(); if (!mCategories.contains(category)) { mCategories.add(category.intern()); } } public final void addDataScheme (String scheme) { if (mDataSchemes == null ) mDataSchemes = new ArrayList <String>(); if (!mDataSchemes.contains(scheme)) { mDataSchemes.add(scheme.intern()); } }
parserService（）：解析Service标签并返回Service对象，对应service标签下的信息保存在ServiceIntentInfo对象中，ServiceIntentInfo的作用和保存和ActivityIntentInfo一样
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 TypedArray sa = res.obtainAttributes(parser, com.android.internal.R.styleable.AndroidManifestService); cachedArgs.mServiceArgs.sa = sa; cachedArgs.mServiceArgs.flags = flags; Service s = new Service (cachedArgs.mServiceArgs, new ServiceInfo ()); if (parser.getName().equals("intent-filter" )) { ServiceIntentInfo intent = new ServiceIntentInfo (s); if (!parseIntent(res, parser, true , false , intent, outError)) { return null ; } s.order = Math.max(intent.getOrder(), s.order); s.intents.add(intent); } else if (parser.getName().equals("meta-data" )) { if ((s.metaData=parseMetaData(res, parser, s.metaData, outError)) == null ) { return null ; } }
parserProvider（）：解析provider标签并返回provider对象
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 TypedArray sa = res.obtainAttributes(parser, com.android.internal.R.styleable.AndroidManifestProvider); cachedArgs.mProviderArgs.tag = "<provider>" ; cachedArgs.mProviderArgs.sa = sa; cachedArgs.mProviderArgs.flags = flags; Provider p = new Provider (cachedArgs.mProviderArgs, new ProviderInfo ()); p.info.exported = sa.getBoolean( com.android.internal.R.styleable.AndroidManifestProvider_exported, providerExportedDefault); String permission = sa.getNonConfigurationString( com.android.internal.R.styleable.AndroidManifestProvider_permission, 0 ); p.info.multiprocess = sa.getBoolean( com.android.internal.R.styleable.AndroidManifestProvider_multiprocess, false ); p.info.authority = cpname.intern(); if (!parseProviderTags( res, parser, visibleToEphemeral, p, outError)) { return null ; }
在解析provider标签中，创建ProviderInfo对象保存设置的属性信息，如export、permission等，然后调用parseProviderTags解析provider标签中使用的其他标签信息
parseProviderTags（）：
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 private boolean parseProviderTags (Resources res, XmlResourceParser parser, boolean visibleToEphemeral, Provider outInfo, String[] outError) { int outerDepth = parser.getDepth(); int type; while ((type=parser.next()) != XmlPullParser.END_DOCUMENT && (type != XmlPullParser.END_TAG || parser.getDepth() > outerDepth)) { if (parser.getName().equals("intent-filter" )) { ProviderIntentInfo intent = new ProviderIntentInfo (outInfo); if (!parseIntent(res, parser, true , false , intent, outError)) { return false ; } outInfo.order = Math.max(intent.getOrder(), outInfo.order); outInfo.intents.add(intent); } if (parser.getName().equals("meta-data" )) { if ((outInfo.metaData=parseMetaData(res, parser, outInfo.metaData, outError)) == null ) { return false ; } } if (parser.getName().equals("grant-uri-permission" )) {String str = sa.getNonConfigurationString( com.android.internal.R.styleable.AndroidManifestGrantUriPermission_path, 0 ); PatternMatcher pa = new PatternMatcher (str, PatternMatcher.PATTERN_LITERAL); PatternMatcher[] newp = new PatternMatcher [N+1 ]; newp[N] = pa; outInfo.info.uriPermissionPatterns = newp; } if (parser.getName().equals("path-permission" )) { newp[N] = pa; outInfo.info.pathPermissions = newp; } } }
主要解析如下：
对于intent-filter标签，调用parserIntent（）解析保存在ProviderIntentInfo对象中，并添加到intent集合中
解析设置的meta-data值
解析grant-uri-permission和path-permission等权限的匹配状况保存在Provider对象中的数组中；
到此apk文件已经解析完成，相应的文件和属性都封装在Package对象中，并都保存在PMS属性集合mPackages集合中；
将apk解析数据同步到PMS的属性中 在使用线程池执行所有的apk解析后，所有的解析结果都保存在队列中，系统会循环调用take（）方法取出解析的结果
1 2 3 4 5 6 for (; fileCount > 0 ; fileCount--) { ParallelPackageParser.ParseResult parseResult = parallelPackageParser.take(); scanPackageChildLI(parseResult.pkg, parseFlags, scanFlags, currentTime, null ); }
取出apk文件解析结果后，调用scanPackageChildLI（）扫描获取到的ParseResult中的Pakcage对象，scanPackageChildLI（）中直接调用addForInitLI（）方法
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 synchronized (mPackages) {final PackageSetting installedPkgSetting = mSettings.getPackageLPr(pkg.packageName); final PackageParser.Package scannedPkg = scanPackageNewLI(pkg, parseFlags, scanFlags | SCAN_UPDATE_SIGNATURE, currentTime, user)； } final ScanRequest request = new ScanRequest (pkg, sharedUserSetting, pkgSetting == null ? null : pkgSetting.pkg, pkgSetting, disabledPkgSetting, originalPkgSetting, realPkgName, parseFlags, scanFlags, (pkg == mPlatformPackage), user); final ScanResult result = scanPackageOnlyLI(request, mFactoryTest, currentTime); if (result.success) { commitScanResultsLocked(request, result); }
commitScanResultsLocked（）中直接调用commitPackageSettings（）调教apk的解析数据
1 2 commitPackageSettings(pkg, oldPkg, pkgSetting, user, scanFlags, (parseFlags & PackageParser.PARSE_CHATTY) != 0 );
commitPackageSettings（）：将解析得到的Package中的信息保存到PMS内部变量中，并创建程序包所需的各种文件信息
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 final String pkgName = pkg.packageName;if (pkg.packageName.equals("android" )) { mPlatformPackage = pkg; 2897 pkg.mVersionCode = mSdkVersion;2898 mAndroidApplication = pkg.applicationInfo;2899 mResolveActivity.applicationInfo = mAndroidApplication;2900 mResolveActivity.name = ResolverActivity.class.getName();。。。。。。 2912 mResolveComponentName = new ComponentName (2913 mAndroidApplication.packageName, mResolveActivity.name);} int N = pkg.usesLibraries != null ? pkg.usesLibraries.size() : 0 ; 2950 for (int i=0 ; i<N; i++) {2951 String file = mSharedLibraries.get(pkg.usesLibraries.get(i)); mTmpSharedLibraries[num] = file; 2960 num++;2961 } if (!verifySignaturesLP(pkgSetting, pkg)) { ……. } int N = pkg.providers.size(); 3404 StringBuilder r = null ;3405 int i;3406 for (i=0 ; i<N; i++) {3407 PackageParser.Provider p = pkg.providers.get(i); 3408 p.info.processName = fixProcessName(pkg.applicationInfo.processName,3409 p.info.processName, pkg.applicationInfo.uid);3410 mProvidersByComponent.put(new ComponentName (p.info.packageName,3411 p.info.name), p); 3413 if (p.info.authority != null ) {3414 String names[] = p.info.authority.split(";”); // 获取Provider的权限信息 3415 p.info.authority = null; 3416 for (int j = 0; j < names.length; j++) { 3417 if (j == 1 && p.syncable) { 3425 p = new PackageParser.Provider(p); 3426 p.syncable = false; 3427 } 3428 if (!mProviders.containsKey(names[j])) { 3429 mProviders.put(names[j], p); // 将权限和对应的Provider以键值对保存在 mProviders 集合中 3447 } 3448 } 3457 } 3460 } N = pkg.services.size(); 3463 r = null; 3464 for (i=0; i<N; i++) { 3465 PackageParser.Service s = pkg.services.get(i); 3466 s.info.processName = fixProcessName(pkg.applicationInfo.processName, 3467 s.info.processName, pkg.applicationInfo.uid); 3468 mServices.addService(s); N = pkg.receivers.size(); 3483 r = null; 3484 for (i=0; i<N; i++) { 3485 PackageParser.Activity a = pkg.receivers.get(i); 3486 a.info.processName = fixProcessName(pkg.applicationInfo.processName, 3487 a.info.processName, pkg.applicationInfo.uid); 3488 mReceivers.addActivity(a, " receiver"); 3497 } N = pkg.activities.size(); 3503 r = null; 3504 for (i=0; i<N; i++) { 3505 PackageParser.Activity a = pkg.activities.get(i); 3506 a.info.processName = fixProcessName(pkg.applicationInfo.processName, 3507 a.info.processName, pkg.applicationInfo.uid); 3508 mActivities.addActivity(a, " activity"); }
在commitPackageSettings中，主要是将每个apk文件获得的Package对象中保存的四大组件信息分别提取保存在PMS内部对应的属性中，在PMS内部有4个专门储存四大组件的属性：
1 2 3 4 final ActivityIntentResolver mActivities = new ActivityIntentResolver ();final ActivityIntentResolver mReceivers = new ActivityIntentResolver ();final ServiceIntentResolver mServices = new ServiceIntentResolver ();final ProviderIntentResolver mProviders = new ProviderIntentResolver ();
ActivityIntentResolver.addActivity()：处理Activity和Receiver分别保存在各自的ArrayMap中
1 2 3 4 5 6 7 8 public final void addActivity (PackageParser.Activity a, String type) { mActivities.put(a.getComponentName(), a); final int NI = a.intents.size(); for (int j=0 ; j<NI; j++) { PackageParser.ActivityIntentInfo intent = a.intents.get(j); addFilter(intent); } }
ServiceIntentResolver.addActivity()：将Package中极细获取的Service对象，保存在ArrayMap中
1 2 3 4 5 6 7 8 9 public final void addService (PackageParser.Service s) { mServices.put(s.getComponentName(), s); final int NI = s.intents.size(); int j; for (j=0 ; j<NI; j++) { PackageParser.ServiceIntentInfo intent = s.intents.get(j); addFilter(intent); } }
ProviderIntentResolver.addActivity()：将Package中极细获取的Provider对象，保存在ArrayMap中
1 2 3 4 5 6 7 8 9 10 11 12 13 public final void addProvider (PackageParser.Provider p) { if (mProviders.containsKey(p.getComponentName())) { return ; } mProviders.put(p.getComponentName(), p); final int NI = p.intents.size(); int j; for (j = 0 ; j < NI; j++) { PackageParser.ProviderIntentInfo intent = p.intents.get(j); addFilter(intent); } }
更新配置文件
mSettings.writeLPr（）：将mPackages中的数据分别写入package.xml和package.list文件中
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 void writeLPr () { if (mSettingsFilename.exists()) { if (!mBackupSettingsFilename.exists()) { if (!mSettingsFilename.renameTo(mBackupSettingsFilename)) { Slog.wtf(PackageManagerService.TAG, "Unable to backup package manager settings, " + " current changes will be lost at reboot" ); return ; } } else { mSettingsFilename.delete(); } } FileOutputStream fstr = new FileOutputStream (mSettingsFilename);BufferedOutputStream str = new BufferedOutputStream (fstr); 。。。。。。 for (final PackageSetting pkg : mPackages.values()) { writePackageLPr(serializer, pkg); } ....... } writePackageListLPr();
先判断package.xml和backup.xml文件是否存在，如果两个都存在则删除package.xml
如果backup.xml文件不存在，则将package.xml重命名为backup。xml
创建新的package.xml文件，并将mSetting中的内容写入文件夹
删除backup文件，并重新生成package.list文件
到此PMS的启动过程介绍完毕，简单来说系统在启动会会创建PMS对象，使用PMS对象读取配置文件，然后扫描手机上所有的app程序，并将所有的程序的内容信息都封装在Package对象中，然后将Package集合中信息转换为PMS的属性供系统使用，最后并更新配置文件；
深入PMS源码（二）—— APK的安装和卸载源码分析 应用程序安装基础
把原始的APk文件复制到程序相应的目录文件下，对于第三方app复制到/data/app/目录下
为程序创建相应的数据目录、提取dex文件、修改系统包管理信息
在程序目录下创建以包名称命名的程序apk文件File
在data/data/目录下创建应用程序的数据文件
将程序所有的信息写入到配置文件package.xml文件中
InstallParams：完成要安装程序的Copy工作
MoveParams：实现对已安装程序移动到外部保存目录中
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 abstract class HandlerParams { 4676 final static int MAX_RETRIES = 4 ; 4677 int retry = 0 ;4678 final boolean startCopy () { 4679 try {4681 retry++;4682 if (retry > MAX_RETRIES) { 4684 mHandler.sendEmptyMessage(MCS_GIVE_UP); 4685 handleServiceError();4686 return false ;4687 } else {4688 handleStartCopy(); res = true ; 4691 }4692 } catch (RemoteException e) {4694 mHandler.sendEmptyMessage(MCS_RECONNECT);4695 }4696 handleReturnCode(); return res; 4697 }4699 final void serviceError () {4701 handleServiceError();4702 handleReturnCode();4703 }4704 abstract void handleStartCopy () throws RemoteException; 4705 abstract void handleServiceError () ;4706 abstract void handleReturnCode () ; }
由上面源码知道，HandlerParams是抽象类，内部提供程序文件的复制功能，执行将安装的apk文件复制到程序的制定安装位置，程序调用startCopy（）后开始执行文件赋值，具体赋值调用抽象方法handleStartCopy（），所以具体的功能子类需要重写此方法，在copy发生异常时会发送Handler消息实现重试，最多重试4次后抛出异常；
PMS中APK安装过程 程序的安装执行到PMS中后，从Packagemanager的installpackage（）方法开始，间接调用到PMS中installStage（）函数，installStage（）中首先创建InstallParams对象，保存要安装的文件URI和其他信息，然后发送INIT_COPY异步消息启动文件复制
1 2 3 4 5 6 public void installStage (….) {4590 Message msg = mHandler.obtainMessage(INIT_COPY); 4591 msg.obj = new InstallParams (packageURI, observer, flags,4592 installerPackageName); 4593 mHandler.sendMessage(msg);4594 }
Handler在处理INIT_COPY消息时，根据mBound变量确定是否绑定了MSC服务，未绑定的先调用connectToService（）执行绑定过程，然后将HandlerParams加入mPendingInstalls集合中等待执行，在服务绑定后发送MCS_BOUND消息，对于已经绑定的直接发送MSC_BOUND事件执行任务
1 2 3 4 5 6 7 8 9 10 11 12 13 if (!mBound) { 457 if (!connectToService()) { 459 params.serviceError();460 return ;461 } else {464 mPendingInstalls.add(idx, params); 465 }466 } else {467 mPendingInstalls.add(idx, params); 470 if (idx == 0 ) {471 mHandler.sendEmptyMessage(MCS_BOUND); 472 }473 }
在处理MCS_BOUND消息时，使用获取的Binder服务从mPendingInstalls列表中取出安装信息HandlerParams类中，
1 2 3 4 5 6 7 8 9 10 11 if (msg.obj != null ) {mContainerService = (IMediaContainerService) msg.obj; } HandlerParams params = mPendingInstalls.get(0 ); if (params != null ) {If（params.startCopy()）{ if (mPendingInstalls.size() > 0 ) { mPendingInstalls.remove(0 ); } }; }
在Handler处理事件时，从消息msg中获取IMediaContainerService服务对象，并从mPendingInstalls集合中获取要执行的任务，此处获取的是前面创建的InstallParams对象，然后调用params.startCopy()方法执行文件复制，按照HandlerParams的源码程序会调用InstallParams.handleStartCopy()方法；
1 2 3 4 5 6 7 8 9 class InstallParams extends HandlerParams { public void handleStartCopy () throws RemoteException { mArgs = createInstallArgs(this ); 4834 if (ret == PackageManager.INSTALL_SUCCEEDED) {4837 ret = mArgs.copyApk(mContainerService, true ); 4838 } } }
在InstallParams中主要执行两个过程：
根据Params类型创建InstallerArgs对象保存请求数据
调用InstallArgs.copyApk()方法实现复制
1 2 3 4 5 6 7 private InstallArgs createInstallArgs (InstallParams params) { 4931 if (installOnSd(params.flags)) {4932 return new SdInstallArgs (params);4933 } else {4934 return new FileInstallArgs (params); } }
InstallArgs本身是一个抽象类，内部包含了很多属性信息，它的实现类主要有两个FileInstallArgs和SdInstallArgs，FileInstallArgs主要实现将文件复制到内部存储，而SdInstallArgs执行复制到外部文件存储，这里会创建FileInstallArgs对象，在FileInstallArgs.copy()中直接调用doCopyApk（）；
FileInstallArgs.copyApk（）
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 int doCopyApk (IMediaContainerService imcs, boolean temp) throws RemoteException {final File tempDir = mInstallerService.allocateStageDirLegacy(volumeUuid, isEphemeral);codeFile = tempDir; resourceFile = tempDir; final IParcelFileDescriptorFactory target = new IParcelFileDescriptorFactory .Stub() { @Override public ParcelFileDescriptor open (String name, int mode) throws RemoteException { try { final File file = new File (codeFile, name); final FileDescriptor fd = Os.open(file.getAbsolutePath(), O_RDWR | O_CREAT, 0644 ); Os.chmod(file.getAbsolutePath(), 0644 ); return new ParcelFileDescriptor (fd); } } }; ret = imcs.copyPackage(origin.file.getAbsolutePath(), target); }
在doCopyApk（）中，首先在data/app/目录下创建临时目录data/app/vmd.sessionId.tmp 文件，然后实例化IParcelFileDescriptorFactory.Stub()对象，并以临时文件File创建ParcelFileDescriptor类用于Binder通信，最后调用imcs.copyPackage（）执行文件复制，这里imcs实际是DefaultContainerService的对象；
DefaultContainerService.copyPackage（）
1 2 3 4 5 6 7 8 9 10 11 12 13 14 final File packageFile = new File (packagePath); pkg = PackageParser.parsePackageLite(packageFile, 0 ); return copyPackageInner(pkg, target); private int copyPackageInner (PackageLite pkg, IParcelFileDescriptorFactory target) throws IOException, RemoteException { copyFile(pkg.baseCodePath, target, "base.apk”); // 1、复制apk文件 if (!ArrayUtils.isEmpty(pkg.splitNames)) { for (int i = 0; i < pkg.splitNames.length; i++) { copyFile(pkg.splitCodePaths[i], target, " split_" + pkg.splitNames[i] + " .apk”); } } return PackageManager.INSTALL_SUCCEEDED;}
在copyPackage（）方法中，首先根据文件路径获取apk文件，调用PackageParser解析apk文件，这里的解析主要是看apk是否包含split apk，然后调用copyPackageInner执行文件复制工作，在copyPackageInner中调用copyFile（）
1 2 3 4 5 6 7 8 9 10 11 12 13 14 private void copyFile (String sourcePath, IParcelFileDescriptorFactory target, String targetName) throws IOException, RemoteException { InputStream in = null ; OutputStream out = null ; try { in = new FileInputStream (sourcePath); out = new ParcelFileDescriptor .AutoCloseOutputStream( target.open(targetName, ParcelFileDescriptor.MODE_READ_WRITE)); FileUtils.copy(in, out); } finally { IoUtils.closeQuietly(out); IoUtils.closeQuietly(in); } }
在copyFile（）中，首先回调target的open（）方法完成ParcelFileDescriptor的创建，然后调用FileUtils.copy（）方法，将apk文件复制到tmp/base.apk/中，由前面的HandlerParam知道apk复制成功之后，回调InstallParams.handleReturnCode（），handleReturnCode（）中直接调用processPendingInstall（）方法
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 private void processPendingInstall (final InstallArgs args, final int currentStatus) { mHandler.post(new Runnable () { public void run () { mHandler.removeCallbacks(this ); PackageInstalledInfo res = new PackageInstalledInfo (); res.setReturnCode(currentStatus); res.uid = -1 ; res.pkg = null ; res.removedInfo = null ; if (res.returnCode == PackageManager.INSTALL_SUCCEEDED) { args.doPreInstall(res.returnCode); synchronized (mInstallLock) { installPackageTracedLI(args, res); } args.doPostInstall(res.returnCode, res.uid); } }); }
在processPendingInstall（）中直接发送handler事件执行APK的安装工作，在Handler事件中首先创建PackageInstalledInfo对象，保存安装的状态，在复制成功后执行以下操作：
调用args.doPreInstall（）执行安装apk前准备；
调用installPackageTracedLI(args, res)执行apk的解析和安装工作
调用args.doPostInstall（）执行apk文件安装完成后的工作
args.doPreInstall(res.returnCode)：如果复制状态不为Success，则清除复制的文件
1 2 3 4 5 6 int doPreInstall (int status) { if (status != PackageManager.INSTALL_SUCCEEDED) { cleanUp(); } return status; }
installPackageTracedLI（）中直接调用installPackageLI（）
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 private void installPackageLI (InstallArgs args, PackageInstalledInfo res) { final int installFlags = args.installFlags; final String installerPackageName = args.installerPackageName; final File tmpPackageFile = new File (args.getCodePath()); PackageParser pp = new PackageParser (); pkg = pp.parsePackage(tmpPackageFile, parseFlags); if (!args.doRename(res.returnCode, pkg, oldCodePath)) { return ; } if (replace) {replacePackageLIF(pkg, parseFlags, scanFlags, args.user, installerPackageName, res, args.installReason); } else { installNewPackageLIF(pkg, parseFlags, scanFlags | SCAN_DELETE_DATA_ON_FAILURES, args.user, installerPackageName, volumeUuid, res, args.installReason); } }
在installPackageLI（）中主要执行以下操作：
创建PackageParser对象解析复制的临时apk文件；
检查复制的apk文件并校验签名信息等；
将复制的apk文件目录，重命名为以包名为目录的文件
确认是已安装的apk更新还是新安装的app，对于新安装的app执行installNewPackageLIF（）方法
installNewPackageLIF（）：安装新的apk
1 2 3 4 5 6 PackageParser.Package newPackage = scanPackageTracedLI(pkg, parseFlags, scanFlags, System.currentTimeMillis(), user); updateSettingsLI(newPackage, installerPackageName, null , res, user, installReason); if (res.returnCode == PackageManager.INSTALL_SUCCEEDED) { prepareAppDataAfterInstallLIF(newPackage); }
在installNewPackageLIF（）中首先调用scanPackageTracedLI（）重新扫描apk文件，scanPackageTracedLI内部会调用scanPackageNewLI（）提交解析结果，将解析的结果Package对象添加到PMS的属性中，详细流程参见深入PMS源码（一）—— PMS的启动过程和执行流程，在安装完成后调用updateSettingsLI（）更新mSetting属性，最后调用prepareAppDataAfterInstallLIF（）为新安装的程序准备数据；
1 scannedPkg = scanPackageNewLI(pkg, parseFlags, scanFlags, currentTime, user);
到此程序的安装就完成了，上面主要介绍了Android系统是如何实现安装和文件复制的，在复制完成后，就会向PMS启动过程一样解析和处理apk文件；
应用程序的卸载过程
1 packageManager.packageInstaller.uninstall()
由深入PMS源码（一）—— PMS的启动过程和执行流程分析知道此处packageManager获取的是ApplicationPackageManager，而packageInstaller是在ApplicationPackageManager内部实例化的PackageInstaller的对象
1 2 3 4 5 6 7 8 9 10 11 12 @Override public PackageInstaller getPackageInstaller () { synchronized (mLock) { if (mInstaller == null ) { try { mInstaller = new PackageInstaller (mPM.getPackageInstaller(), mContext.getPackageName(), mContext.getUserId()); } } return mInstaller; } }
在创建PackageInstaller对象中，调用mPM.getPackageInstaller()调用PMS中方法获取PackageInstallerService对象，并将其封装在PackageInstaller对象中，程序继续调用PackageInstaller.uninstall()中
1 2 3 4 5 public void uninstall (@NonNull String packageName, @DeleteFlags int flags, @NonNull IntentSender statusReceiver) { uninstall(new VersionedPackage (packageName, PackageManager.VERSION_CODE_HIGHEST), flags, statusReceiver); }
uninstall（）中首先根据传入的包名创建VersionedPackage对象，然后继续调用uninstall的重载方法
1 2 3 4 5 6 7 8 9 10 11 12 @RequiresPermission(anyOf = { Manifest.permission.DELETE_PACKAGES, Manifest.permission.REQUEST_DELETE_PACKAGES}) public void uninstall (@NonNull VersionedPackage versionedPackage, @DeleteFlags int flags, @NonNull IntentSender statusReceiver) { try { mInstaller.uninstall(versionedPackage, mInstallerPackageName, flags, statusReceiver, mUserId); } catch (RemoteException e) { throw e.rethrowFromSystemServer(); } }
在uninstall（）中直接调用mInstaller.uninstall()，这里的mInstaller对象就是在创建PackageInstaller时传入的第一个参数，即PMS中实例话的PackageInstallerService对象，PackageInstallerService实现了IPackageInstaller.Stub类，可用于进程间通信
1 2 3 4 5 6 7 8 9 10 11 12 13 public class PackageInstallerService extends IPackageInstaller .Stub { @Override public void uninstall (VersionedPackage versionedPackage, String callerPackageName, int flags,IntentSender statusReceiver, int userId) throws RemoteException { mPermissionManager.enforceCrossUserPermission(callingUid, userId, true , true , "uninstall" ); final PackageDeleteObserverAdapter adapter = new PackageDeleteObserverAdapter (mContext, statusReceiver, versionedPackage.getPackageName(), isDeviceOwnerOrAffiliatedProfileOwner, userId); } if (mContext.checkCallingOrSelfPermission(android.Manifest.permission.DELETE_PACKAGES)== PackageManager.PERMISSION_GRANTED) { mPm.deletePackageVersioned(versionedPackage, adapter.getBinder(), userId, flags); } }
在PackageInstallerService.install（）权限中，主要执行3个流程：
创建PackageDeleteObserverAdapter对象，用于接收响应删除的结果
检查当前程序是否具有删除权限
调用PMS的deletePackageVersioned（）方法执行程序的卸载
从上面分析应用程序真正开始卸载，是从PackageManager的deletePackageAsUser（）函数开始，间接调用PMS的deletePackageVersioned（）方法
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 @Override public void deletePackageVersioned (VersionedPackage versionedPackage, final IPackageDeleteObserver2 observer, final int userId, final int deleteFlags) { mHandler.post(new Runnable () { public void run () { mHandler.removeCallbacks(this ); int returnCode; final PackageSetting ps = mSettings.mPackages.get(internalPackageName); boolean doDeletePackage = true ; if (ps != null ) { final boolean targetIsInstantApp = ps.getInstantApp(UserHandle.getUserId(callingUid)); doDeletePackage = !targetIsInstantApp || canViewInstantApps; } if (doDeletePackage) { if (!deleteAllUsers) { returnCode = deletePackageX(internalPackageName, versionCode, userId, deleteFlags); } } try { observer.onPackageDeleted(packageName, returnCode, null ); } } }); }
在deletePackageVersioned（）中发送Post事件执行异步删除操作，在Handler事件中调用deletePackageX（）方法
1 2 3 4 5 6 7 8 9 10 11 int deletePackageX (String packageName, long versionCode, int userId, int deleteFlags) { final PackageRemovedInfo info = new PackageRemovedInfo (this ); if (isPackageDeviceAdmin(packageName, removeUser)) { Slog.w(TAG, "Not removing package " + packageName + ": has active device admin" ); return PackageManager.DELETE_FAILED_DEVICE_POLICY_MANAGER; } info.origUsers = uninstalledPs.queryInstalledUsers(allUsers, true ); res = deletePackageLIF(packageName, UserHandle.of(removeUser), true , allUsers, deleteFlags | PackageManager.DELETE_CHATTY, info, true , null ); }
在deletePackageX（）中首先判断要卸载的程序是否是admin管理的，如果是则直接return，如果不是则执行deletePackageLIF（）方法继续卸载程序
1 2 3 4 5 6 7 8 p = mPackages.get(packageName); if (isSystemApp(p)) {ret = deleteSystemPackageLI(p, flags, outInfo, writeSettings); 6376 } else {ret = deleteInstalledPackageLIF(p, deleteCodeAndResources, flags, outInfo, 6381 writeSettings);6382 }
deletePackageLIF（）中根据app类型区分系统app和第三方app，执行不同的卸载程序，对于第三方app执行deleteInstalledPackageLIF（）方法，在deleteInstalledPackageLIF（）中也是直接调用removePackageDataLI（）
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 private void removePackageDataLI (PackageParser.Package p, PackageRemovedInfo outInfo,int flags, boolean writeSettings) { 6183 String packageName = p.packageName;6187 removePackageLI(p, (flags&REMOVE_CHATTY) != 0 ); if ((flags & PackageManager.DELETE_KEEP_DATA) == 0 ) { final PackageParser.Package resolvedPkg; resolvedPkg = new PackageParser .Package(ps.name); resolvedPkg.setVolumeUuid(ps.volumeUuid); } destroyAppDataLIF(resolvedPkg, UserHandle.USER_ALL, StorageManager.FLAG_STORAGE_DE | StorageManager.FLAG_STORAGE_CE); destroyAppProfilesLIF(resolvedPkg, UserHandle.USER_ALL); schedulePackageCleaning(packageName, UserHandle.USER_ALL, true ); } 6210 synchronized (mPackages) {6211 if (deletedPs != null ) {6212 if ((flags&PackageManager.DONT_DELETE_DATA) == 0 ) {6213 if (outInfo != null ) {6214 outInfo.removedUid = mSettings.removePackageLPw(packageName); 6215 }6216 if (deletedPs != null ) { mHandler.post(new Runnable () { @Override public void run () { killApplication(deletedPs.name, deletedPs.appId, KILL_APP_REASON_GIDS_CHANGED); } }); 6221 }6222 }6223 } if (writeSettings) { mSettings.writeLPr(); } }
在removePackageDataLIF（）方法中执行了卸载删除的重要操作，具体如下：
调用removePackageLI（）删除mPackages集合中保存的次apk的解析对象Package，在removePackageLI中会调用cleanPackageDataStructuresLILPw（），删除此PMS中保存的此应用程序中的四大组件信息
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 void cleanPackageDataStructuresLILPw (PackageParser.Package pkg, boolean chatty) { int N = pkg.providers.size(); for (i=0 ; i<N; i++) { PackageParser.Provider p = pkg.providers.get(i); mProviders.removeProvider(p); } N = pkg.services.size(); r = null ; for (i=0 ; i<N; i++) { PackageParser.Service s = pkg.services.get(i); mServices.removeService(s); } } ...... }
调用destroyAppDataLIF（）方法，使用Installer删除此应用程序/data/app/目录下的安装包信息
调用schedulePackageCleaning（）发送START_CLEANING_PACKAGE事件执行外部使用数据删除
删除mSetting中保存此程序的PackageSetting对象
发送Handler事件调用killApplication（）杀死应用进程
调用mSettings.writeLPr()将mSettings信息写入配置文件package.xml中
在destroyAppDataLIF（）中直接调用destroyAppDataLeafLIF（）方法，destroyAppDataLeafLIF中主要调用mInstaller中方法执行删除，删除应用数据之后调用mDexManager通知删除结束；
1 2 3 4 5 6 7 8 9 10 11 12 13 14 private void destroyAppDataLeafLIF (PackageParser.Package pkg, int userId, int flags) { final PackageSetting ps; synchronized (mPackages) { ps = mSettings.mPackages.get(pkg.packageName); } for (int realUserId : resolveUserIds(userId)) { final long ceDataInode = (ps != null ) ? ps.getCeDataInode(realUserId) : 0 ; try { mInstaller.destroyAppData(pkg.volumeUuid, pkg.packageName, realUserId, flags, ceDataInode); } mDexManager.notifyPackageDataDestroyed(pkg.packageName, userId); } }
schedulePackageCleaning（）：执行mSetting中信息和程序数据文件的删除
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 void schedulePackageCleaning (String packageName, int userId, boolean andCode) { final Message msg = mHandler.obtainMessage(START_CLEANING_PACKAGE, userId, andCode ? 1 : 0 , packageName); msg.sendToTarget(); } case START_CLEANING_PACKAGE: { Process.setThreadPriority(Process.THREAD_PRIORITY_DEFAULT); final String packageName = (String)msg.obj; final int userId = msg.arg1; final boolean andCode = msg.arg2 != 0 ; synchronized (mPackages) { mSettings.addPackageToCleanLPw( new PackageCleanItem (userId, packageName, andCode)); } Process.setThreadPriority(Process.THREAD_PRIORITY_BACKGROUND); startCleaningPackages(); } break ;
在schedulePackageCleaning（）创建Message对象并发送事件，在Handler处理事件时首先调用mSetting将要删除的信息保存在Settings的mPackagesToBeCleaned集合中，然后调用startCleaningPackages（）启动本地服务DefaultContainerService服务，
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 @Override protected void onHandleIntent (Intent intent) { if (PackageManager.ACTION_CLEAN_EXTERNAL_STORAGE.equals(intent.getAction())) { final IPackageManager pm = IPackageManager.Stub.asInterface( ServiceManager.getService("package" )); PackageCleanItem item = null ; try { while ((item = pm.nextPackageToClean(item)) != null ) { final UserEnvironment userEnv = new UserEnvironment (item.userId); eraseFiles(userEnv.buildExternalStorageAppDataDirs(item.packageName)); eraseFiles(userEnv.buildExternalStorageAppMediaDirs(item.packageName)); } } } }
在本地服务的onHandleIntent（）中调用PMS的nextPackageToClean（）获取刚才加入的mSetting中的mPackagesToBeCleaned集合，并遍历集合一次从中取出要卸载删除的数据包，并获取文件路径执行eraseFiles（）删除文件；
1 2 3 4 5 6 7 8 9 10 11 void eraseFiles (File path) { if (path.isDirectory()) { String[] files = path.list(); if (files != null ) { for (String file : files) { eraseFiles(new File (path, file)); } } } path.delete(); }
到此应用程序的app安装文件和使用中产生的数据文件都已被删除，且配置文件已更新完成，此时会回调deletePackageVersioned（）中的 observer.onPackageDeleted(packageName, returnCode, null)方法通知删除结果，这里回调的是PackageDeleteObserverAdapter类中
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 @Override public void onPackageDeleted (String basePackageName, int returnCode, String msg) { if (PackageManager.DELETE_SUCCEEDED == returnCode && mNotification != null ) { NotificationManager notificationManager = (NotificationManager) mContext.getSystemService(Context.NOTIFICATION_SERVICE); notificationManager.notify(basePackageName, SystemMessage.NOTE_PACKAGE_STATE, mNotification); } final Intent fillIn = new Intent (); fillIn.putExtra(PackageInstaller.EXTRA_PACKAGE_NAME, mPackageName); fillIn.putExtra(PackageInstaller.EXTRA_STATUS, PackageManager.deleteStatusToPublicStatus(returnCode)); fillIn.putExtra(PackageInstaller.EXTRA_STATUS_MESSAGE, PackageManager.deleteStatusToString(returnCode, msg)); fillIn.putExtra(PackageInstaller.EXTRA_LEGACY_STATUS, returnCode); try { mTarget.sendIntent(mContext, 0 , fillIn, null , null ); } catch (SendIntentException ignored) { } }
在onPackageDeleted（）中，首先调用NotificationManager中方法发送notify（）通知安装成功，然后创建Intent对象并回调mTarget.sendIntent（），这里的mTarget对象其实就是卸载最开始时调用uninstall（）方法传入的第二个参数，即IntentSender对象，用于接收删除的结果；
深入PMS源码（三）—— PMS中intent-filter的匹配架构 由前面深入PMS源码（一）—— PMS的启动过程和执行流程和深入PMS源码（二）—— APK的安装和卸载源码分析 两篇文章知道，无论是Android系统启动后执行的PMS启动，还是使用PackageInstaller安装APK的过程，最终都会使用PackageParser扫描相应的apk文件，将扫描提取的信息保在Package对象中，扫描完成后会回调PMS中方法将扫描获取的四大组件信息转换保存在PMS属性中，主要使用ActivityIntentResolver、ServiceIntentResolver、ProviderIntentResolver保存信息，这里会有两个问题：
系统是按照何种方式保存这些属性的对应关系？保存这些属性又是如何使用的？
我们启动Activity只是创建了Intent对象，然后调用Context中的启动方法而已，那系统是如何查找到目标活动的信息的呢？
PMS保存IntentFilter 下面带着这两个问题，从源码的角度探讨下PMS中的intent-filter的匹配架构，接着PMS的启动过程中分析，对四大组件处理代码如下，这里已对Activity的处理为例分析
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 N = pkg.activities.size(); 3503 r = null ;3504 for (i=0 ; i<N; i++) {3505 PackageParser.Activity a = pkg.activities.get(i);3506 a.info.processName = fixProcessName(pkg.applicationInfo.processName,3507 a.info.processName, pkg.applicationInfo.uid);3508 mActivities.addActivity(a, "activity" ); } public final void addActivity (PackageParser.Activity a, String type) { mActivities.put(a.getComponentName(), a); final int NI = a.intents.size(); for (int j=0 ; j<NI; j++) { PackageParser.ActivityIntentInfo intent = a.intents.get(j); addFilter(intent); } }
从解析得到的Package对象中获取每个创建的Activity对象，然后调用ActivityIntentResolver.addActivity（）方法将Activity对象保存在ActivityIntentResolver.mActivities集合中，在程序的最后几行代码中会遍历a.intents的集合，取出每个ActivityIntentInfo信息调用addFilter（）添加Intent过滤信息，这里的ActivityIntentInfo是在PackageParser解析标签中创建的对象并添加到a.intents的集合中，也就是说每个Activity标签下定义的标签都对应一个ActivityIntentInfo对象，且所有的对象都保存在a.intents的集合中，在介绍addFilter（）方法前先介绍下IntentResolver类；
作用：IntentResolver主要用于保存程序中设置的和相应的ActivityRecord的对应关系，并在使用时提供查找机制
实现原理：IntentResolver会按照中的每个特性（如action、type）等分别创建HashMap，并在解析时保存相应的对象，在查找时取出要匹配的Component对象的action、type，然后再各自的ArrayMap中获取其保存对象的集合，此时获取到的是多个集合其中包含重复信息，然后对所有的集合取交集并去重，最终得到完全匹配的对象；
IntentResolver属性如下：
1 2 3 4 5 6 7 8 9 public abstract class IntentResolver <F extends IntentFilter , R extends Object > {private final ArraySet<F> mFilters = new ArraySet <F>(); private final ArrayMap<String, F[]> mTypeToFilter = new ArrayMap <String, F[]>(); private final ArrayMap<String, F[]> mBaseTypeToFilter = new ArrayMap <String, F[]>();private final ArrayMap<String, F[]> mWildTypeToFilter = new ArrayMap <String, F[]>();private final ArrayMap<String, F[]> mSchemeToFilter = new ArrayMap <String, F[]>(); private final ArrayMap<String, F[]> mActionToFilter = new ArrayMap <String, F[]>();private final ArrayMap<String, F[]> mTypedActionToFilter = new ArrayMap <String, F[]>(); }
上面的IntentResolver是一个范型，内部储存者IntentFilter的子类，而ActivityIntentInfo继承IntentInfo，IntentInfo又继承于IntentFilter类，所以此处直接保存的就是ActivityIntentInfo对象，在IntentFilter中保存着设置的多个属性
1 2 3 4 5 6 7 8 9 private int mPriority; private int mOrder; private final ArrayList<String> mActions; private ArrayList<String> mCategories = null ; private ArrayList<String> mDataSchemes = null ; private ArrayList<PatternMatcher> mDataSchemeSpecificParts = null ;private ArrayList<AuthorityEntry> mDataAuthorities = null ; private ArrayList<PatternMatcher> mDataPaths = null ; private ArrayList<String> mDataTypes = null ;
添加PMS扫描获得的可匹配的IntentFilter对象，在PMS解析时将每个Activity中设置的标签中信息保存在一个IntentFilter对象中，在IntentFilter中保存着标签下所有的action、type、scheme、categories的集合，在addFilter（）时将这些集合中数据取出作为Key，将包含相同Key的Intent-Filter保存在数组中，然后以Key为键将这些集合存储在Intent-Resolve的ArrayMap中；
1 2 3 4 5 6 7 8 9 10 11 12 13 14 public void addFilter (F f) { mFilters.add(f); int numS = register_intent_filter(f, f.schemesIterator(), mSchemeToFilter, " Scheme: “); // 判断数据uri，保存在mSchemeToFilter集合中 int numT = register_mime_types(f, " Type: “); if (numS == 0 && numT == 0 ) { register_intent_filter(f, f.actionsIterator(), mActionToFilter, " Action: “); // 判断匹配action对应的 } if (numT != 0) { register_intent_filter(f, f.actionsIterator(), mTypedActionToFilter, " TypedAction: “); } }
在addFilter（）中首先将传入的intent-filter对象保存在mFilters中，也就是说mFilters中保存着所有的匹配对象，然后依次调用register_intent_filter（）、register_mime_types（）、register_intent_filter（）、register_intent_filter（）方法分别解析IntentFilter对象中的属性信息，并保存在相应的HashMap中，这里以register_intent_filter（）为例，register_intent_filter中传入的是f.actionsIterator()对象，即获取是actions集合的迭代器
1 2 3 4 5 6 7 8 9 private final int register_intent_filter (F filter, Iterator<String> i, ArrayMap<String, F[]> dest, String prefix) { int num = 0 ; while (i.hasNext()) { String name = i.next(); num++; addFilter(dest, name, filter); } return num; }
在register_intent_filter中使用迭代器遍历每个action，然后取出每个action标签下设置的name属性，调用addFilter（）方法执行保存，在addFilter（）中传入要保存的相应的ArrayMap对象，如action对应的就是mActionToFilter
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 private final void addFilter (ArrayMap<String, F[]> map, String name, F filter) { F[] array = map.get(name); if (array == null ) { array = newArray(2 ); map.put(name, array); array[0 ] = filter; } else { final int N = array.length; int i = N; while (i > 0 && array[i-1 ] == null ) { i--; } if (i < N) { array[i] = filter; } else { F[] newa = newArray((N*3 )/2 ); System.arraycopy(array, 0 , newa, 0 , N); newa[N] = filter; map.put(name, newa); } } }
addFilter（）的执行逻辑很简单：
首先根据传入的name从相应的集合中获取数组，如果不存在则创建新数组，此时直接保存IntentFilter对象；
如果已经存在数组遍历循转数组中空位置，如果存在将IntentFilter对象保存在数组中；
如果不存在则扩展数组长度，然后保存IntentFilter数据；
最后将保存IntentFilter数据的数组添加到对应的ArrayMap中；
到此程序中注册的四大组件和相应的信息都会保存在IntentResolver类中，在使用时只需要根据设置的条件去查找匹配的对象即可；
IntentFilter的查找匹配 查询匹配方式：IntentResolver查询时分别从请求的Intent中取出数据（如：action、mime、scheme），然后分别以每个数据变量为Key，取出每个相应的ArrayMao中保存的对应的IntentFilter数组，最后求去这些数组的交集并去重，达到精准匹配的目的，最后返回匹配的所有ResolveInfo集合；
一般在查找是否能匹配意图时，会调用packageManager.queryIntentActivities(intent,flag)查找匹配的IntentResolve，这里的packageManager对象实际调用ApplicationPackageManager对象，程序进入ApplicationPackageManager中，在ApplicationPackageManager.queryIntentActivities()中直接调用了queryIntentActivitiesAsUser（）
ApplicationPackageManager
1 2 3 4 5 6 7 8 9 10 11 12 @Override @SuppressWarnings("unchecked") public List<ResolveInfo> queryIntentActivitiesAsUser (Intent intent, int flags, int userId) { try { ParceledListSlice<ResolveInfo> parceledList = mPM.queryIntentActivities(intent, intent.resolveTypeIfNeeded(mContext.getContentResolver()), flags, userId);2 、 return parceledList.getList(); } }
在queryIntentActivitiesAsUser（）中调用PMS中方法查询匹配Intent，PMS.queryIntentActivities()中间接调用queryIntentActivitiesInternal（）方法
queryIntentActivitiesInternal（）
1 2 3 4 5 6 7 8 if (!sUserManager.exists(userId)) return Collections.emptyList(); final String instantAppPkgName = getInstantAppPackageName(filterCallingUid); final String pkgName = intent.getPackage(); ComponentName comp = intent.getComponent(); final List<ResolveInfo> list = new ArrayList <ResolveInfo>(1 );final ActivityInfo ai = getActivityInfo(comp, flags, userId); result = filterIfNotSystemUser(mActivities.queryIntent( intent, resolvedType, flags, userId), userId);
在queryIntentActivitiesInternal（）方法中：
首先判断当前用于的userId，如果不存在则直接返回空集合；
从请求的Intent中获取包含的Component对象；
如果Component不为空说明此时是显示启动，直接调用首先从PMs中保存的mActivites集合中获取ActivityInfo信息；
对于Component为空的则调用mActivities.queryIntent（）匹配能处理的ActivityInfo对象；
ActivityIntentResolve.queryIntent（）中直接调用父类IntentResolve.queryIntent（），方法执行到IntentResolve.queryIntent（）中
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 public List<R> queryIntent (Intent intent, String resolvedType, boolean defaultOnly, int userId) {String scheme = intent.getScheme(); ArrayList<R> finalList = new ArrayList <R>(); F[] firstTypeCut = null ; F[] secondTypeCut = null ; F[] thirdTypeCut = null ; F[] schemeCut = null ; if (scheme != null ) { schemeCut = mSchemeToFilter.get(scheme); } final String baseType = resolvedType.substring(0 , slashpos); if (!baseType.equals("*" )) { if (resolvedType.length() != slashpos+2 || resolvedType.charAt(slashpos+1 ) != '*' ) { firstTypeCut = mTypeToFilter.get(resolvedType); secondTypeCut = mWildTypeToFilter.get(baseType); } else { firstTypeCut = mBaseTypeToFilter.get(baseType); secondTypeCut = mWildTypeToFilter.get(baseType); } thirdTypeCut = mWildTypeToFilter.get("*" ); } else if (intent.getAction() != null ) { firstTypeCut = mTypedActionToFilter.get(intent.getAction()); } } if (resolvedType == null && scheme == null && intent.getAction() != null ) { firstTypeCut = mActionToFilter.get(intent.getAction()); } if (firstTypeCut != null ) { buildResolveList(intent, categories, debug, defaultOnly, resolvedType, scheme, firstTypeCut, finalList, userId); } if (secondTypeCut != null ) { buildResolveList(intent, categories, debug, defaultOnly, resolvedType, scheme, secondTypeCut, finalList, userId); } if (thirdTypeCut != null ) { buildResolveList(intent, categories, debug, defaultOnly, resolvedType, scheme, thirdTypeCut, finalList, userId); } if (schemeCut != null ) { buildResolveList(intent, categories, debug, defaultOnly, resolvedType, scheme, schemeCut, finalList, userId); } sortResults(finalList); return finalList;
在queryIntent（）中首先从Intent中取出所有属性信息，如action、scheme等，然后创建四个数组对象，这四个数组主要保存根据Intent中设置的属性查找出对应的数组，之后从每个ArrayMap中匹配返回相应的数组，然后根据四个数数组是否存在数据从而多此执行buildResolveList（）方法，buildResolveList主要是获取四个数组中保存的IntentFilter对象转换为输出的对象，然后执行sortResults（）其中的重复对象此时即可返回最终匹配结果；
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 private void buildResolveList (Intent intent, FastImmutableArraySet<String> categories, boolean debug, boolean defaultOnly, String resolvedType, String scheme, F[] src, List<R> dest, int userId) {final int N = src != null ? src.length : 0 ;F filter; for (i=0 ; i<N && (filter=src[i]) != null ; i++) {match = filter.match(action, resolvedType, scheme, data, categories, TAG); if (match >= 0 ) { if (!defaultOnly || filter.hasCategory(Intent.CATEGORY_DEFAULT)) { final R oneResult = newResult(filter, match, userId); if (oneResult != null ) { dest.add(oneResult); } } } } }
在上述的匹配过程之后即可获取到所有的可处理请求的Activity对象，然后将其中的信息设置在Intent之后再执行请求，此时就是像动态启动Activity一样直接启动目标活动；
1 2 3 4 5 Intent intent = new Intent (intentToResolve);intent.setFlags(Intent.FLAG_ACTIVITY_NEW_TASK); intent.setClassName(ris.get(0 ).activityInfo.packageName, ris.get(0 ).activityInfo.name); return intent；
到此PMS中关于保存IntentFilter和静态启动过程中的匹配过程介绍完毕了，通过上面的学习相信对PMS如何处理apk文件和系统如何识别要启动的程序或活动有了更深的理解，本篇也是PMS系列的最后一篇，希望整个系列的分析对大家学习有所帮助；
WMS WMS（一）：WMS的诞生 此前我用多篇文章介绍了WindowManager，这个系列我们来介绍WindowManager的管理者WMS，首先我们先来学习WMS是如何产生的。本文源码基于Android 8.0，与Android 7.1.2相比有一个比较直观的变化就是Java FrameWork采用了Lambda表达式。
WMS概述 WMS是系统的其他服务，无论对于应用开发还是Framework开发都是重点的知识，它的职责有很多，主要有以下几点：
窗口管理 WMS是窗口的管理者，它负责窗口的启动、添加和删除，另外窗口的大小和层级也是由WMS进行管理的。窗口管理的核心成员有DisplayContent、WindowToken和WindowState。
窗口动画 窗口间进行切换时，使用窗口动画可以显得更炫一些，窗口动画由WMS的动画子系统来负责，动画子系统的管理者为WindowAnimator。
输入系统的中转站 通过对窗口的触摸从而产生触摸事件，InputManagerService（IMS）会对触摸事件进行处理，它会寻找一个最合适的窗口来处理触摸反馈信息，WMS是窗口的管理者，因此，WMS“理所应当”的成为了输入系统的中转站。
Surface管理 窗口并不具备有绘制的功能，因此每个窗口都需要有一块Surface来供自己绘制。为每个窗口分配Surface是由WMS来完成的。
WMS的职责可以简单总结为下图。
WMS的诞生 WMS的知识点非常多，在了解这些知识点前，我们十分有必要知道WMS是如何产生的。WMS是在SyetemServer进程中启动的，不了解SyetemServer进程的可以查看在Android系统启动流程（三）解析SyetemServer进程启动过程 这篇文章。frameworks/base/services/java/com/android/server/SystemServer.java
1 2 3 public static void main (String[] args) { new SystemServer ().run(); }
main方法中只调用了SystemServer的run方法，如下所示。frameworks/base/services/java/com/android/server/SystemServer.java
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 private void run () { try { System.loadLibrary("android_servers" ); ... mSystemServiceManager = new SystemServiceManager (mSystemContext); mSystemServiceManager.setRuntimeRestarted(mRuntimeRestart); LocalServices.addService(SystemServiceManager.class, mSystemServiceManager); SystemServerInitThreadPool.get(); } finally { traceEnd(); } try { traceBeginAndSlog("StartServices" ); startBootstrapServices(); startCoreServices(); startOtherServices(); SystemServerInitThreadPool.shutdown(); } catch (Throwable ex) { Slog.e("System" , "******************************************" ); Slog.e("System" , "************ Failure starting system services" , ex); throw ex; } finally { traceEnd(); } ... }
run方法代码很多，这里截取了关键的部分，在注释1处加载了libandroid_servers.so。在注释2处创建SystemServiceManager，它会对系统的服务进行创建、启动和生命周期管理。接下来的代码会启动系统的各种服务，在注释3中的startBootstrapServices方法中用SystemServiceManager启动了ActivityManagerService、PowerManagerService、PackageManagerService等服务。在注释4处的方法中则启动了BatteryService、UsageStatsService和WebViewUpdateService。注释5处的startOtherServices方法中则启动了CameraService、AlarmManagerService、VrManagerService等服务，这些服务的父类为SystemService。从注释3、4、5的方法名称可以看出，官方把大概80多个系统服务分为了三种类型，分别是引导服务、核心服务和其他服务，其中其他服务为一些非紧要和一些不需要立即启动的服务，WMS就是其他服务的一种。
frameworks/base/services/java/com/android/server/SystemServer.java
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 private void startOtherServices () { ... traceBeginAndSlog("InitWatchdog" ); final Watchdog watchdog = Watchdog.getInstance(); watchdog.init(context, mActivityManagerService); traceEnd(); traceBeginAndSlog("StartInputManagerService" ); inputManager = new InputManagerService (context); traceEnd(); traceBeginAndSlog("StartWindowManagerService" ); ConcurrentUtils.waitForFutureNoInterrupt(mSensorServiceStart, START_SENSOR_SERVICE); mSensorServiceStart = null ; wm = WindowManagerService.main(context, inputManager, mFactoryTestMode != FactoryTest.FACTORY_TEST_LOW_LEVEL, !mFirstBoot, mOnlyCore, new PhoneWindowManager ()); ServiceManager.addService(Context.WINDOW_SERVICE, wm); ServiceManager.addService(Context.INPUT_SERVICE, inputManager); traceEnd(); ... try { wm.displayReady(); } catch (Throwable e) { reportWtf("making display ready" , e); } ... try { wm.systemReady(); } catch (Throwable e) { reportWtf("making Window Manager Service ready" , e); } ... }
startOtherServices方法用于启动其他服务，其他服务大概有70多个，上面的代码只列出了WMS以及和它相关的IMS的启动逻辑，剩余的其他服务的启动逻辑也都大同小异。frameworks/base/services/core/java/com/android/server/wm/WindowManagerService .java
1 2 3 4 5 6 7 8 public static WindowManagerService main (final Context context, final InputManagerService im, final boolean haveInputMethods, final boolean showBootMsgs, final boolean onlyCore, WindowManagerPolicy policy) { DisplayThread.getHandler().runWithScissors(() -> sInstance = new WindowManagerService (context, im, haveInputMethods, showBootMsgs, onlyCore, policy), 0 ); return sInstance; }
在注释1处调用了DisplayThread的getHandler方法，用来得到DisplayThread的Handler实例。DisplayThread是一个单例的前台线程，这个线程用来处理需要低延时显示的相关操作，并只能由WindowManager、DisplayManager和InputManager实时执行快速操作。注释1处的runWithScissors方法中使用了Java8中的Lambda表达式，它等价于如下代码：
1 2 3 4 5 6 7 DisplayThread.getHandler().runWithScissors(new Runnable () { @Override public void run () { sInstance = new WindowManagerService (context, im, haveInputMethods, showBootMsgs, onlyCore, policy); } }, 0 );
在注释2处创建了WMS的实例，这个过程运行在Runnable的run方法中，而Runnable则传入到了DisplayThread对应Handler的runWithScissors方法中，说明WMS的创建是运行在“android.display”线程中。需要注意的是，runWithScissors方法的第二个参数传入的是0，后面会提到。来查看Handler的runWithScissors方法里做了什么：
frameworks/base/core/java/android/os/Handler.java
1 2 3 4 5 6 7 8 9 10 11 12 13 14 public final boolean runWithScissors (final Runnable r, long timeout) { if (r == null ) { throw new IllegalArgumentException ("runnable must not be null" ); } if (timeout < 0 ) { throw new IllegalArgumentException ("timeout must be non-negative" ); } if (Looper.myLooper() == mLooper) { r.run(); return true ; } BlockingRunnable br = new BlockingRunnable (r); return br.postAndWait(this , timeout); }
开头对传入的Runnable和timeout进行了判断，如果Runnable为null或者timeout小于0则抛出异常。注释1处根据每个线程只有一个Looper的原理来判断当前的线程（”system_server”线程）是否是Handler所指向的线程（”android.display”线程），如果是则直接执行Runnable的run方法，如果不是则调用BlockingRunnable的postAndWait方法，并将当前线程的Runnable作为参数传进去 ，BlockingRunnable是Handler的内部类，代码如下所示。frameworks/base/core/java/android/os/Handler.java
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 private static final class BlockingRunnable implements Runnable { private final Runnable mTask; private boolean mDone; public BlockingRunnable (Runnable task) { mTask = task; } @Override public void run () { try { mTask.run(); } finally { synchronized (this ) { mDone = true ; notifyAll(); } } } public boolean postAndWait (Handler handler, long timeout) { if (!handler.post(this )) { return false ; } synchronized (this ) { if (timeout > 0 ) { final long expirationTime = SystemClock.uptimeMillis() + timeout; while (!mDone) { long delay = expirationTime - SystemClock.uptimeMillis(); if (delay <= 0 ) { return false ; } try { wait(delay); } catch (InterruptedException ex) { } } } else { while (!mDone) { try { wait(); } catch (InterruptedException ex) { } } } } return true ; } }
注释2处将当前的BlockingRunnable添加到Handler的任务队列中。前面runWithScissors方法的第二个参数为0，因此timeout等于0，这样如果mDone为false的话会一直调用注释3处的wait方法使得当前线程（”system_server”线程）进入等待状态，那么等待的是哪个线程呢？我们往上看，注释1处，执行了传入的Runnable的run方法（运行在”android.display”线程），执行完毕后在finally代码块中将mDone设置为true，并调用notifyAll方法唤醒处于等待状态的线程，这样就不会继续调用注释3处的wait方法。因此得出结论，”system_server”线程线程等待的就是”android.display”线程，一直到”android.display”线程执行完毕再执行”system_server”线程，这是因为”android.display”线程内部执行了WMS的创建，显然WMS的创建优先级更高些。
frameworks/base/services/core/java/com/android/server/wm/WindowManagerService .java
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 private WindowManagerService (Context context, InputManagerService inputManager, boolean haveInputMethods, boolean showBootMsgs, boolean onlyCore, WindowManagerPolicy policy) { ... mInputManager = inputManager; ... mDisplayManager = (DisplayManager)context.getSystemService(Context.DISPLAY_SERVICE); mDisplays = mDisplayManager.getDisplays(); for (Display display : mDisplays) { createDisplayContentLocked(display); } ... mActivityManager = ActivityManager.getService(); ... mAnimator = new WindowAnimator (this ); mAllowTheaterModeWakeFromLayout = context.getResources().getBoolean( com.android.internal.R.bool.config_allowTheaterModeWakeFromWindowLayout); LocalServices.addService(WindowManagerInternal.class, new LocalService ()); initPolicy(); Watchdog.getInstance().addMonitor(this ); ... }
注释1处用来保存传进来的IMS，这样WMS就持有了IMS的引用。注释2处通过DisplayManager的getDisplays方法得到Display数组（每个显示设备都有一个Display实例），接着遍历Display数组，在注释3处的createDisplayContentLocked方法会将Display封装成DisplayContent，DisplayContent用来描述一快屏幕。
查看注释6处的initPolicy方法，如下所示。frameworks/base/services/core/java/com/android/server/wm/WindowManagerService.java
1 2 3 4 5 6 7 8 9 private void initPolicy () { UiThread.getHandler().runWithScissors(new Runnable () { @Override public void run () { WindowManagerPolicyThread.set(Thread.currentThread(), Looper.myLooper()); mPolicy.init(mContext, WindowManagerService.this , WindowManagerService.this ); } }, 0 ); }
initPolicy方法和此前讲的WMS的main方法的实现类似，注释1处执行了WMP的init方法，WMP是一个接口，init方法的具体实现在PhoneWindowManager（PWM）中。PWM的init方法运行在”android.ui”线程中，它的优先级要高于initPolicy方法所在的”android.display”线程，因此”android.display”线程要等PWM的init方法执行完毕后，处于等待状态的”android.display”线程才会被唤醒从而继续执行下面的代码。
在本文中共提到了3个线程，分别是”system_server”、”android.display”和”android.ui”，为了便于理解，下面给出这三个线程之间的关系。
“system_server”线程中会调用WMS的main方法，main方法中会创建WMS，创建WMS的过程运行在”android.display”线程中，它的优先级更高一些，因此要等创建WMS完毕后才会唤醒处于等待状态的”system_server”线程。
WMS（二）：WMS的重要成员和Window的添加过程 在本系列的上一篇文章中，我们学习了WMS的诞生，WMS被创建后，它的重要的成员有哪些？Window添加过程的WMS部分做了什么呢？这篇文章会给你解答。
WMS的重要成员 所谓WMS的重要成员是指WMS中的重要的成员变量，如下所示。frameworks/base/services/core/java/com/android/server/wm/WindowManagerService.java
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 final WindowManagerPolicy mPolicy;final IActivityManager mActivityManager;final ActivityManagerInternal mAmInternal;final AppOpsManager mAppOps;final DisplaySettings mDisplaySettings;... final ArraySet<Session> mSessions = new ArraySet <>();final WindowHashMap mWindowMap = new WindowHashMap ();final ArrayList<AppWindowToken> mFinishedStarting = new ArrayList <>();final ArrayList<AppWindowToken> mFinishedEarlyAnim = new ArrayList <>();final ArrayList<AppWindowToken> mWindowReplacementTimeouts = new ArrayList <>();final ArrayList<WindowState> mResizingWindows = new ArrayList <>();final ArrayList<WindowState> mPendingRemove = new ArrayList <>();WindowState[] mPendingRemoveTmp = new WindowState [20 ]; final ArrayList<WindowState> mDestroySurface = new ArrayList <>();final ArrayList<WindowState> mDestroyPreservedSurface = new ArrayList <>();... final H mH = new H ();... final WindowAnimator mAnimator;... final InputManagerService mInputManager
这里列出了WMS的部分成员变量，下面分别对它们进行简单的介绍。
mPolicy：WindowManagerPolicy
mSessions：ArraySet Android解析WindowManager（三）Window的添加过程 这篇文章中我提到过Session，它主要用于进程间通信，其他的应用程序进程想要和WMS进程进行通信就需要经过Session，并且每个应用程序进程都会对应一个Session，WMS保存这些Session用来记录所有向WMS提出窗口管理服务的客户端。mWindowMap：WindowHashMap
mFinishedStarting：ArrayList
可以理解为窗口令牌，当应用程序想要向WMS申请新创建一个窗口，则需要向WMS出示有效的WindowToken。AppWindowToken作为WindowToken的子类，主要用来描述应用程序的WindowToken结构，
WindowToken会将相同组件（比如Acitivity）的窗口（WindowState）集合在一起，方便管理。
mFinishedStarting就是用于存储已经完成启动的应用程序窗口（比如Acitivity）的AppWindowToken的列表。
mResizingWindows：ArrayList
mAnimator：WindowAnimator
mH：H
mInputManager：InputManagerService
Window的添加过程（WMS部分） 我们知道Window的操作分为两大部分，一部分是WindowManager处理部分，另一部分是WMS处理部分，如下所示。
在Android解析WindowManager（三）Window的添加过程 这篇文章中，我讲解了Window的添加过程的WindowManager处理部分，这一篇文章我们接着来学习Window的添加过程的WMS部分。frameworks/base/services/core/java/com/android/server/wm/WindowManagerService.java
addWindow方法part1 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 public int addWindow (Session session, IWindow client, int seq, WindowManager.LayoutParams attrs, int viewVisibility, int displayId, Rect outContentInsets, Rect outStableInsets, Rect outOutsets, InputChannel outInputChannel) { int [] appOp = new int [1 ]; int res = mPolicy.checkAddPermission(attrs, appOp); if (res != WindowManagerGlobal.ADD_OKAY) { return res; } ... synchronized (mWindowMap) { if (!mDisplayReady) { throw new IllegalStateException ("Display has not been initialialized" ); } final DisplayContent displayContent = mRoot.getDisplayContentOrCreate(displayId); if (displayContent == null ) { Slog.w(TAG_WM, "Attempted to add window to a display that does not exist: " + displayId + ". Aborting." ); return WindowManagerGlobal.ADD_INVALID_DISPLAY; } ... if (type >= FIRST_SUB_WINDOW && type <= LAST_SUB_WINDOW) { parentWindow = windowForClientLocked(null , attrs.token, false ); if (parentWindow == null ) { Slog.w(TAG_WM, "Attempted to add window with token that is not a window: " + attrs.token + ". Aborting." ); return WindowManagerGlobal.ADD_BAD_SUBWINDOW_TOKEN; } if (parentWindow.mAttrs.type >= FIRST_SUB_WINDOW && parentWindow.mAttrs.type <= LAST_SUB_WINDOW) { Slog.w(TAG_WM, "Attempted to add window with token that is a sub-window: " + attrs.token + ". Aborting." ); return WindowManagerGlobal.ADD_BAD_SUBWINDOW_TOKEN; } } ... } ... }
WMS的addWindow返回的是addWindow的各种状态，比如添加Window成功，无效的display等等，这些状态被定义在WindowManagerGlobal中。Android解析WindowManager（二）Window的属性 这篇文章。注释4处，attrs.token是IBinder类型的对象，windowForClientLocked方法内部会根据attrs.token作为key值从mWindowMap中得到该子窗口的父窗口。接着对父窗口进行判断，如果父窗口为null或者type的取值范围不正确则会返回错误的状态。
addWindow方法part2 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 ... AppWindowToken atoken = null ; final boolean hasParent = parentWindow != null ; WindowToken token = displayContent.getWindowToken( hasParent ? parentWindow.mAttrs.token : attrs.token); final int rootType = hasParent ? parentWindow.mAttrs.type : type; boolean addToastWindowRequiresToken = false ; if (token == null ) { if (rootType >= FIRST_APPLICATION_WINDOW && rootType <= LAST_APPLICATION_WINDOW) { Slog.w(TAG_WM, "Attempted to add application window with unknown token " + attrs.token + ". Aborting." ); return WindowManagerGlobal.ADD_BAD_APP_TOKEN; } if (rootType == TYPE_INPUT_METHOD) { Slog.w(TAG_WM, "Attempted to add input method window with unknown token " + attrs.token + ". Aborting." ); return WindowManagerGlobal.ADD_BAD_APP_TOKEN; } if (rootType == TYPE_VOICE_INTERACTION) { Slog.w(TAG_WM, "Attempted to add voice interaction window with unknown token " + attrs.token + ". Aborting." ); return WindowManagerGlobal.ADD_BAD_APP_TOKEN; } if (rootType == TYPE_WALLPAPER) { Slog.w(TAG_WM, "Attempted to add wallpaper window with unknown token " + attrs.token + ". Aborting." ); return WindowManagerGlobal.ADD_BAD_APP_TOKEN; } ... if (type == TYPE_TOAST) { if (doesAddToastWindowRequireToken(attrs.packageName, callingUid, parentWindow)) { Slog.w(TAG_WM, "Attempted to add a toast window with unknown token " + attrs.token + ". Aborting." ); return WindowManagerGlobal.ADD_BAD_APP_TOKEN; } } final IBinder binder = attrs.token != null ? attrs.token : client.asBinder(); token = new WindowToken (this , binder, type, false , displayContent, session.mCanAddInternalSystemWindow); } else if (rootType >= FIRST_APPLICATION_WINDOW && rootType <= LAST_APPLICATION_WINDOW) { atoken = token.asAppWindowToken(); if (atoken == null ) { Slog.w(TAG_WM, "Attempted to add window with non-application token " + token + ". Aborting." ); return WindowManagerGlobal.ADD_NOT_APP_TOKEN; } else if (atoken.removed) { Slog.w(TAG_WM, "Attempted to add window with exiting application token " + token + ". Aborting." ); return WindowManagerGlobal.ADD_APP_EXITING; } } else if (rootType == TYPE_INPUT_METHOD) { if (token.windowType != TYPE_INPUT_METHOD) { Slog.w(TAG_WM, "Attempted to add input method window with bad token " + attrs.token + ". Aborting." ); return WindowManagerGlobal.ADD_BAD_APP_TOKEN; } } ...
注释1处通过displayContent的getWindowToken方法来得到WindowToken。注释2处，如果有父窗口就将父窗口的type值赋值给rootType，如果没有将当前窗口的type值赋值给rootType。接下来如果WindowToken为null，则根据rootType或者type的值进行区分判断，如果rootType值等于TYPE_INPUT_METHOD、TYPE_WALLPAPER等值时，则返回状态值WindowManagerGlobal.ADD_BAD_APP_TOKEN，说明rootType值等于TYPE_INPUT_METHOD、TYPE_WALLPAPER等值时是不允许WindowToken为null的。通过多次的条件判断筛选，最后会在注释3处隐式创建WindowToken，这说明当我们添加窗口时是可以不向WMS提供WindowToken的，前提是rootType和type的值不为前面条件判断筛选的值。WindowToken隐式和显式的创建肯定是要加以区分的，注释3处的第4个参数为false就代表这个WindowToken是隐式创建的。接下来的代码逻辑就是WindowToken不为null的情况，根据rootType和type的值进行判断，比如在注释4处判断如果窗口为应用程序窗口，在注释5处会将WindowToken转换为专门针对应用程序窗口的AppWindowToken，然后根据AppWindowToken的值进行后续的判断。
addWindow方法part3 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 ... final WindowState win = new WindowState (this , session, client, token, parentWindow, appOp[0 ], seq, attrs, viewVisibility, session.mUid, session.mCanAddInternalSystemWindow); if (win.mDeathRecipient == null ) { Slog.w(TAG_WM, "Adding window client " + client.asBinder() + " that is dead, aborting." ); return WindowManagerGlobal.ADD_APP_EXITING; } if (win.getDisplayContent() == null ) { Slog.w(TAG_WM, "Adding window to Display that has been removed." ); return WindowManagerGlobal.ADD_INVALID_DISPLAY; } mPolicy.adjustWindowParamsLw(win.mAttrs); win.setShowToOwnerOnlyLocked(mPolicy.checkShowToOwnerOnly(attrs)); res = mPolicy.prepareAddWindowLw(win, attrs); ... win.attach(); mWindowMap.put(client.asBinder(), win); if (win.mAppOp != AppOpsManager.OP_NONE) { int startOpResult = mAppOps.startOpNoThrow(win.mAppOp, win.getOwningUid(), win.getOwningPackage()); if ((startOpResult != AppOpsManager.MODE_ALLOWED) && (startOpResult != AppOpsManager.MODE_DEFAULT)) { win.setAppOpVisibilityLw(false ); } } final AppWindowToken aToken = token.asAppWindowToken(); if (type == TYPE_APPLICATION_STARTING && aToken != null ) { aToken.startingWindow = win; if (DEBUG_STARTING_WINDOW) Slog.v (TAG_WM, "addWindow: " + aToken + " startingWindow=" + win); } boolean imMayMove = true ; win.mToken.addWindow(win); if (type == TYPE_INPUT_METHOD) { win.mGivenInsetsPending = true ; setInputMethodWindowLocked(win); imMayMove = false ; } else if (type == TYPE_INPUT_METHOD_DIALOG) { displayContent.computeImeTarget(true ); imMayMove = false ; } else { if (type == TYPE_WALLPAPER) { displayContent.mWallpaperController.clearLastWallpaperTimeoutTime(); displayContent.pendingLayoutChanges |= FINISH_LAYOUT_REDO_WALLPAPER; } else if ((attrs.flags&FLAG_SHOW_WALLPAPER) != 0 ) { displayContent.pendingLayoutChanges |= FINISH_LAYOUT_REDO_WALLPAPER; } else if (displayContent.mWallpaperController.isBelowWallpaperTarget(win)) { displayContent.pendingLayoutChanges |= FINISH_LAYOUT_REDO_WALLPAPER; } } ...
在注释1处创建了WindowState，它存有窗口的所有的状态信息，在WMS中它代表一个窗口。从WindowState传入的参数，可以发现WindowState中包含了WMS、Session、WindowToken、父类的WindowState、LayoutParams等信息。紧接着在注释2和3处分别判断请求添加窗口的客户端是否已经死亡、窗口的DisplayContent是否为null，如果是则不会再执行下面的代码逻辑。注释4处调用了WMP的adjustWindowParamsLw方法，该方法的实现在PhoneWindowManager中，会根据窗口的type对窗口的LayoutParams的一些成员变量进行修改。注释5处调用WMP的prepareAddWindowLw方法，用于准备将窗口添加到系统中。
addWindow方法总结 addWindow方法分了3个部分来进行讲解，主要就是做了下面4件事：
对所要添加的窗口进行检查，如果窗口不满足一些条件，就不会再执行下面的代码逻辑。
WindowToken相关的处理，比如有的窗口类型需要提供WindowToken，没有提供的话就不会执行下面的代码逻辑，有的窗口类型则需要由WMS隐式创建WindowToken。
WindowState的创建和相关处理，将WindowToken和WindowState相关联。
创建和配置DisplayContent，完成窗口添加到系统前的准备工作。
结语 在本篇文章中我们首先学习了WMS的重要成员，了解这些成员有利于对WMS的进一步分析。接下来我们又学习了Window的添加过程的WMS部分，将addWindow方法分为了3个部分来进行讲解，从addWindow方法我们得知WMS有3个重要的类分别是WindowToken、WindowState和DisplayContent，关于它们会在本系列后续的文章中进行介绍。
WMS（三）：Window的删除过程 在本系列文章中，我提到过：Window的操作分为两大部分，一部分是WindowManager处理部分，另一部分是WMS处理部分，Window的删除过程也不例外，本篇文章会介绍Window的删除过程，包括了两大处理部分的内容。
Window的删除过程 和Android解析WindowManagerService（二）WMS的重要成员和Window的添加过程 这篇文章中Window的创建和更新过程类似，要删除Window需要先调用WindowManagerImpl的removeView方法，removeView方法中又会调用WindowManagerGlobal的removeView方法，我们就从这里开始讲起。为了表述的更易于理解，本文将要删除的Window（View）简称为V。WindowManagerGlobal的removeView方法如下所示。
frameworks/base/core/java/android/view/WindowManagerGlobal.java
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 public void removeView (View view, boolean immediate) { if (view == null ) { throw new IllegalArgumentException ("view must not be null" ); } synchronized (mLock) { int index = findViewLocked(view, true ); View curView = mRoots.get(index).getView(); removeViewLocked(index, immediate); if (curView == view) { return ; } throw new IllegalStateException ("Calling with view " + view + " but the ViewAncestor is attached to " + curView); } }
注释1处找到要V在View列表中的索引，在注释2处调用了removeViewLocked方法并将这个索引传进去，如下所示。 frameworks/base/core/java/android/view/WindowManagerGlobal.java
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 private void removeViewLocked (int index, boolean immediate) { ViewRootImpl root = mRoots.get(index); View view = root.getView(); if (view != null ) { InputMethodManager imm = InputMethodManager.getInstance(); if (imm != null ) { imm.windowDismissed(mViews.get(index).getWindowToken()); } } boolean deferred = root.die(immediate); if (view != null ) { view.assignParent(null ); if (deferred) { mDyingViews.add(view); } } }
注释1处根据传入的索引在ViewRootImpl列表中获得V的ViewRootImpl。注释2处得到InputMethodManager实例，如果InputMethodManager实例不为null则在注释3处调用InputMethodManager的windowDismissed方法来结束V的输入法相关的逻辑。注释4处调用ViewRootImpl 的die方法，如下所示。
frameworks/base/core/java/android/view/ViewRootImpl.java
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 boolean die (boolean immediate) { if (immediate && !mIsInTraversal) { doDie(); return false ; } if (!mIsDrawing) { destroyHardwareRenderer(); } else { Log.e(mTag, "Attempting to destroy the window while drawing!\n" + " window=" + this + ", title=" + mWindowAttributes.getTitle()); } mHandler.sendEmptyMessage(MSG_DIE); return true ; }
注释1处如果immediate为ture（需要立即执行），并且mIsInTraversal值为false则执行注释2处的代码，mIsInTraversal在执行ViewRootImpl的performTraversals方法时会被设置为true，在performTraversals方法执行完时被设置为false，因此注释1处可以理解为die方法需要立即执行并且此时ViewRootImpl不在执行performTraversals方法。注释2处的doDie方法如下所示。frameworks/base/core/java/android/view/ViewRootImpl.java
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 void doDie () { checkThread(); if (LOCAL_LOGV) Log.v(mTag, "DIE in " + this + " of " + mSurface); synchronized (this ) { if (mRemoved) { return ; } mRemoved = true ; if (mAdded) { dispatchDetachedFromWindow(); } if (mAdded && !mFirst) { destroyHardwareRenderer(); if (mView != null ) { int viewVisibility = mView.getVisibility(); boolean viewVisibilityChanged = mViewVisibility != viewVisibility; if (mWindowAttributesChanged || viewVisibilityChanged) { try { if ((relayoutWindow(mWindowAttributes, viewVisibility, false ) & WindowManagerGlobal.RELAYOUT_RES_FIRST_TIME) != 0 ) { mWindowSession.finishDrawing(mWindow); } } catch (RemoteException e) { } } mSurface.release(); } } mAdded = false ; } WindowManagerGlobal.getInstance().doRemoveView(this ); }
注释1处用于检查执行doDie方法的线程的正确性，注释1的内部会判断执行doDie方法线程是否是创建V的原始线程，如果不是就会抛出异常，这是因为只有创建V的原始线程才能够操作V。注释2到注释3处的代码用于防止doDie方法被重复调用。注释4处V有子View就会调用dispatchDetachedFromWindow方法来销毁View。注释6处如果V有子View并且不是第一次被添加，就会执行后面的代码逻辑。注释7处的WindowManagerGlobal的doRemoveView方法，如下所示。 frameworks/base/core/java/android/view/WindowManagerGlobal.java
1 2 3 4 5 6 7 8 9 10 11 12 13 14 void doRemoveView (ViewRootImpl root) { synchronized (mLock) { final int index = mRoots.indexOf(root); if (index >= 0 ) { mRoots.remove(index); mParams.remove(index); final View view = mViews.remove(index); mDyingViews.remove(view); } } if (ThreadedRenderer.sTrimForeground && ThreadedRenderer.isAvailable()) { doTrimForeground(); } }
WindowManagerGlobal中维护了和 Window操作相关的三个列表，doRemoveView方法会从这三个列表中清除V对应的元素。注释1处找到V对应的ViewRootImpl在ViewRootImpl列表中的索引，接着根据这个索引从ViewRootImpl列表、布局参数列表和View列表中删除与V对应的元素。 我们接着回到ViewRootImpl的doDie方法，查看注释5处的dispatchDetachedFromWindow方法里做了什么： frameworks/base/core/java/android/view/ViewRootImpl.java
1 2 3 4 5 6 7 8 void dispatchDetachedFromWindow () { ... try { mWindowSession.remove(mWindow); } catch (RemoteException e) { } ... }
dispatchDetachedFromWindow方法中主要调用了IWindowSession的remove方法，IWindowSession在Server端的实现为Session，Session的remove方法如下所示。 frameworks/base/services/core/java/com/android/server/wm/Session.java
1 2 3 public void remove (IWindow window) { mService.removeWindow(this , window); }
接着查看WMS的removeWindow方法： frameworks/base/services/core/java/com/android/server/wm/WindowManagerService .java
1 2 3 4 5 6 7 8 9 void removeWindow (Session session, IWindow client) { synchronized (mWindowMap) { WindowState win = windowForClientLocked(session, client, false ); if (win == null ) { return ; } win.removeIfPossible(); } }
注释1处用于获取Window对应的WindowState，WindowState用于保存窗口的信息，在WMS中它用来描述一个窗口。接着在注释2处调用WindowState的removeIfPossible方法，如下所示。 frameworks/base/services/core/java/com/android/server/wm/WindowState.java
1 2 3 4 5 Override void removeIfPossible () { super .removeIfPossible(); removeIfPossible(false ); }
又会调用removeIfPossible方法，如下所示。 frameworks/base/services/core/java/com/android/server/wm/WindowState.java
1 2 3 4 5 6 7 8 9 private void removeIfPossible (boolean keepVisibleDeadWindow) { ...条件判断过滤，满足其中一个条件就会return ，推迟删除操作 removeImmediately(); if (wasVisible && mService.updateOrientationFromAppTokensLocked(false , displayId)) { mService.mH.obtainMessage(SEND_NEW_CONFIGURATION, displayId).sendToTarget(); } mService.updateFocusedWindowLocked(UPDATE_FOCUS_NORMAL, true ); Binder.restoreCallingIdentity(origId); }
removeIfPossible方法和它的名字一样，并不是直接执行删除操作，而是进行多个条件判断过滤，满足其中一个条件就会return，推迟删除操作。比如这时V正在运行一个动画，这时就得推迟删除操作，直到动画完成。通过这些条件判断过滤就会执行注释1处的removeImmediately方法： frameworks/base/services/core/java/com/android/server/wm/WindowState.java
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 @Override void removeImmediately () { super .removeImmediately(); if (mRemoved) { if (DEBUG_ADD_REMOVE) Slog.v(TAG_WM, "WS.removeImmediately: " + this + " Already removed..." ); return ; } mRemoved = true ; ... mPolicy.removeWindowLw(this ); disposeInputChannel(); mWinAnimator.destroyDeferredSurfaceLocked(); mWinAnimator.destroySurfaceLocked(); mSession.windowRemovedLocked(); try { mClient.asBinder().unlinkToDeath(mDeathRecipient, 0 ); } catch (RuntimeException e) { } mService.postWindowRemoveCleanupLocked(this ); }
removeImmediately方法如同它的名字一样，用于立即进行删除操作。注释1处的mRemoved为true意味着正在执行删除Window操作，注释1到注释2处之间的代码用于防止重复删除操作。注释3处如果当前要删除的Window是StatusBar或者NavigationBar就会将这个Window从对应的控制器中删除。注释4处会将V对应的Session从WMS的ArraySet<Session> mSessions中删除并清除Session对应的SurfaceSession资源（SurfaceSession是SurfaceFlinger的一个连接，通过这个连接可以创建1个或者多个Surface并渲染到屏幕上 ）。注释5处调用了WMS的postWindowRemoveCleanupLocked方法用于对V进行一些集中的清理工作，这里就不在继续深挖下去，有兴趣的同学可以自行查看源码。
Window的删除过程就讲到这里，虽然删除的操作逻辑比较复杂，但是可以简单的总结为以下4点：
检查删除线程的正确性，如果不正确就抛出异常。
从ViewRootImpl列表、布局参数列表和View列表中删除与V对应的元素。
判断是否可以直接执行删除操作，如果不能就推迟删除操作。
执行删除操作，清理和释放与V相关的一切资源。
转载请注明来源，欢迎对文章中的引用来源进行考证，欢迎指出任何有错误或不够清晰的表达。可以在下面评论区评论，也可以邮件至 nathanwriting@126.com
